10.3 Régler la course de levage du pied d'entraînement

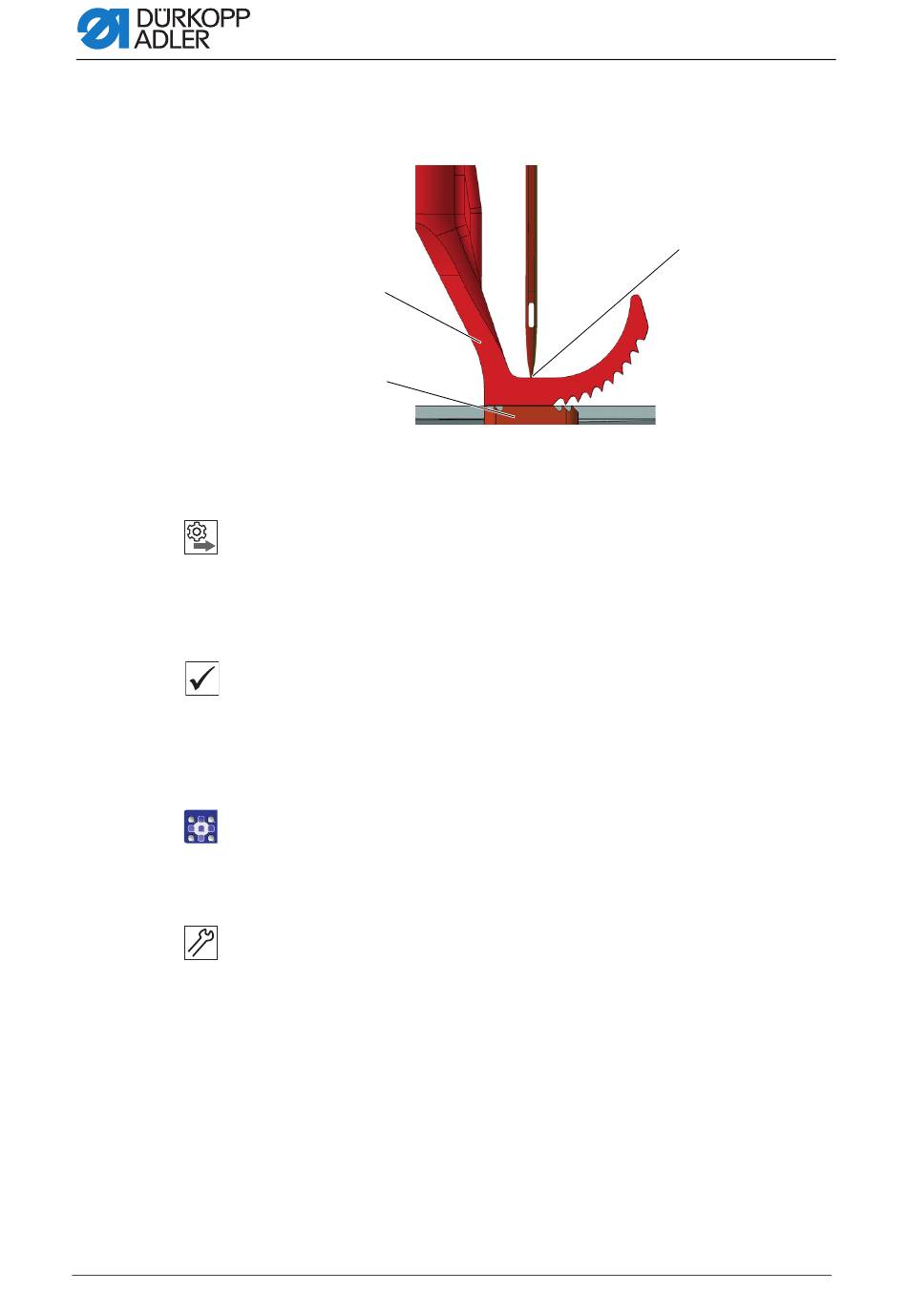

Image 36: Régler la course de levage du pied d'entraînement (1)
(1) - Pied d'entraînement
(2) - Transporteur
Ordre des actions
Vérifier d'abord les réglages suivants :
Réglage correct
Le pied d'entraînement (1) se trouve précisément sur le transporteur (2)
lorsque la pointe de l'aiguille (3) atteint le bord supérieur du pied d'entraî-
nement, en mouvement descendant. Ceci se produit lorsque le volant est
en position 95°.
Pour régler la course de levage du pied d'entraînement :
1. Exécuter la routine de service Course > Mouv. griffe ( p. 14).
Le logiciel permet d'exécuter les préréglages nécessaires sur la
2. Démonter le cache du bras ( p. 18).
52
①
②
• Déplacement du transporteur ( p. 35)
• Course du pied presseur ( p. 51)
machine.
③
(3) - Pointe de l'aiguille
Instructions de service 669 PREMIUM - 03.0 - 01/2018
Pieds presseurs
