8.2 Réglage des fonctions automatiques par
le panneau de commande du moteur stop

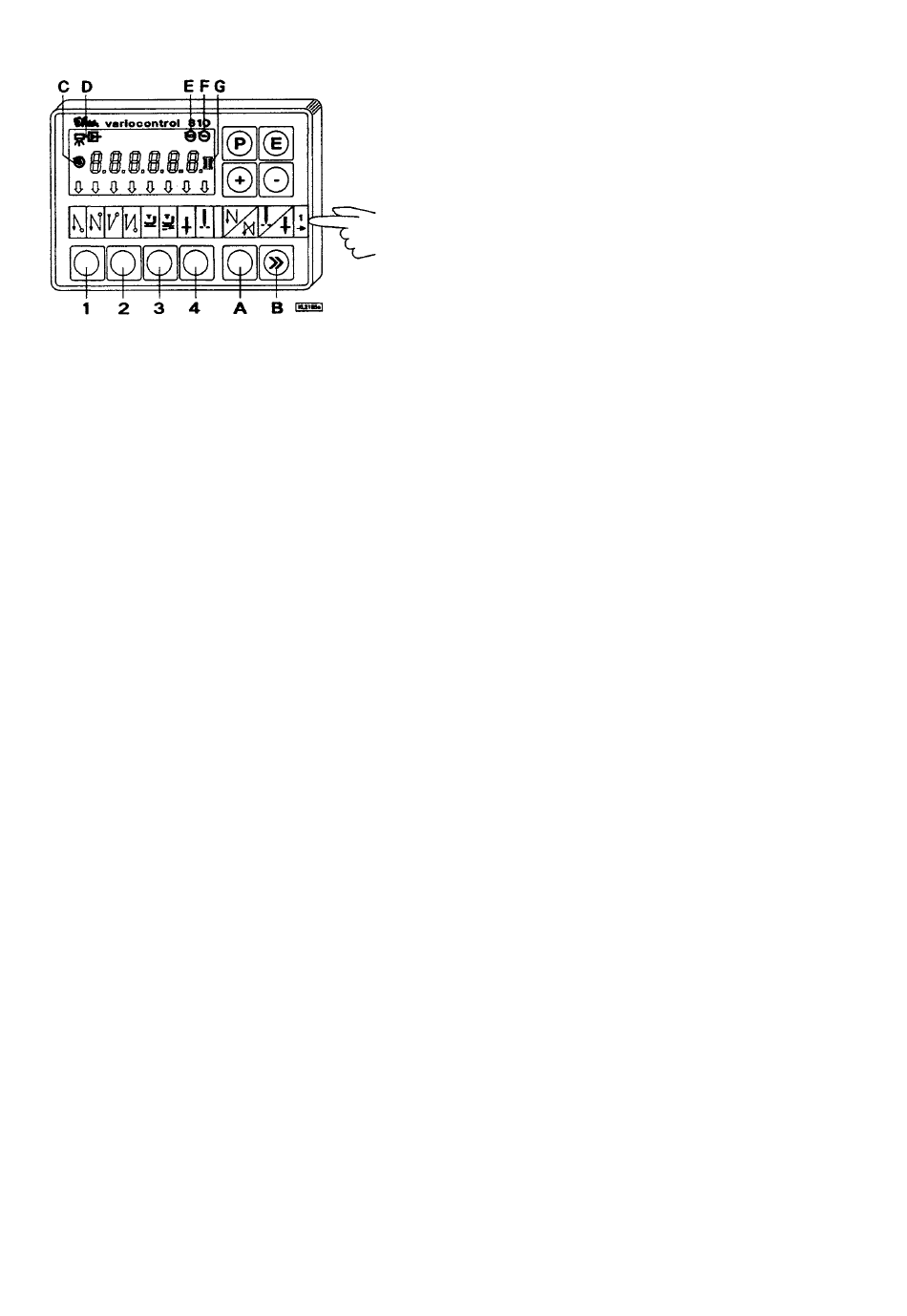

8.2.1 En utilisant le moteur stop Efka
- panneau V 810 (Fig. 16)
Occupation fonctionnelle des poussoirs:
Poussoir P
Poussoir E
Poussoir +
Poussoir -
Poussoir 1
Poussoir 2
Poussoir 3
Fig. 16
Poussoir 4
Poussoir A
Poussoir B
Symbole C
Symbole D
Symbole E
Symbole F
Symbole G
Les flèches sur le display indiquent le branchement de la
fonction, elles sont représentées symboliquement au-dessus
des poussoirs.
8.2.1.1 Réglage au moyen des poussoirs à fonction
fermement introduite (Fig. 16)
Remarque: Pour que l´appui sur le poussoir soit efficace,
il faut terminer la couture (appuyer sur la pédale totalement
vers l´arrière).
Réglage de l´arrêt initial:
La commande permet la couture automatique de l´arrêt initial.
Il faut choisir le type (simple, double, coupé) et le nombre des
points qui sont cousus en avant et en arrière.
Le type de l´arrêt est indiqué par la flèche au-dessus de son
symbole (choisir en appuyant successivement sur le poussoir
1). En appuyant le poussoir 1, le display va visualiser
Arv (SAv) XXX - nombre des points de l´arrêt initial (décorative)
en avant ou
Arr (SAr) XXX - nombre des points de l´arrêt initial (décorative)
en arrière pour 3 s environ.
Pendant ce temps, on peut changer le nombre des points en
appuyant successivement les poussoirs + ou - .
Réglage de l´arrêt final:
Le même est valable ici comme pour l´arrêt intial (réglage par
le poussoir 2).
Erv (SEv) XXX - nombre des points de l´arrêt final (décorative)
en avant
Err (SEr) XXX - nombre des points de l´arrêt final (décorative)
en arrière
Réglage de la position du pied presseur en arrêtant dans la
couture (avec la position neutre de la pédale) et après avoir
terminé la couture (avec la position neutre de la pédale):
On le règle au moyen du poussoir 3, avec l´indication par la
flèche au-dessus du symbole respectif.
Réglage de la position de l´aiguille en arrêtant dans la couture:
On la règle au moyen du poussoir 4.
8
appel ou fin du mode de programmation
confirmation en cas des changements
dans le mode de programmation
augmentation de la valeur visualisée dans
le mode de programmation
réduction de la valeur visualisée dans le
mode de programmation
arrêt initial SIMPLE/DOUBLE/COUPÉ
arrêt final SIMPLE/DOUBLE/COUPÉ
relevage automatique du pied presseur
après avoir arrêté dans la couture
SOUS TENSION/HORS TENSION
relevage automatique du pied presseur
après avoir coupé le fil (fin de la couture)
SOUS TENSION/HORS TENSION
position initiale de l´aiguille
EN BAS/EN HAUT
pour supprimer resp. appeler l´arrêt
pour commuter la position de l´aiguille
EN HAUT/ EN BAS, resp. le poussoir de
déplacement (shift) dans le mode de
programmation
tours automatiques accouplés
barrière lumineuse branchée
la machine est en marche
limitation des tours branchée
controleur du fil de canette branché, symbole
clignotant avec la réserve du fil sur la canette
terminante
