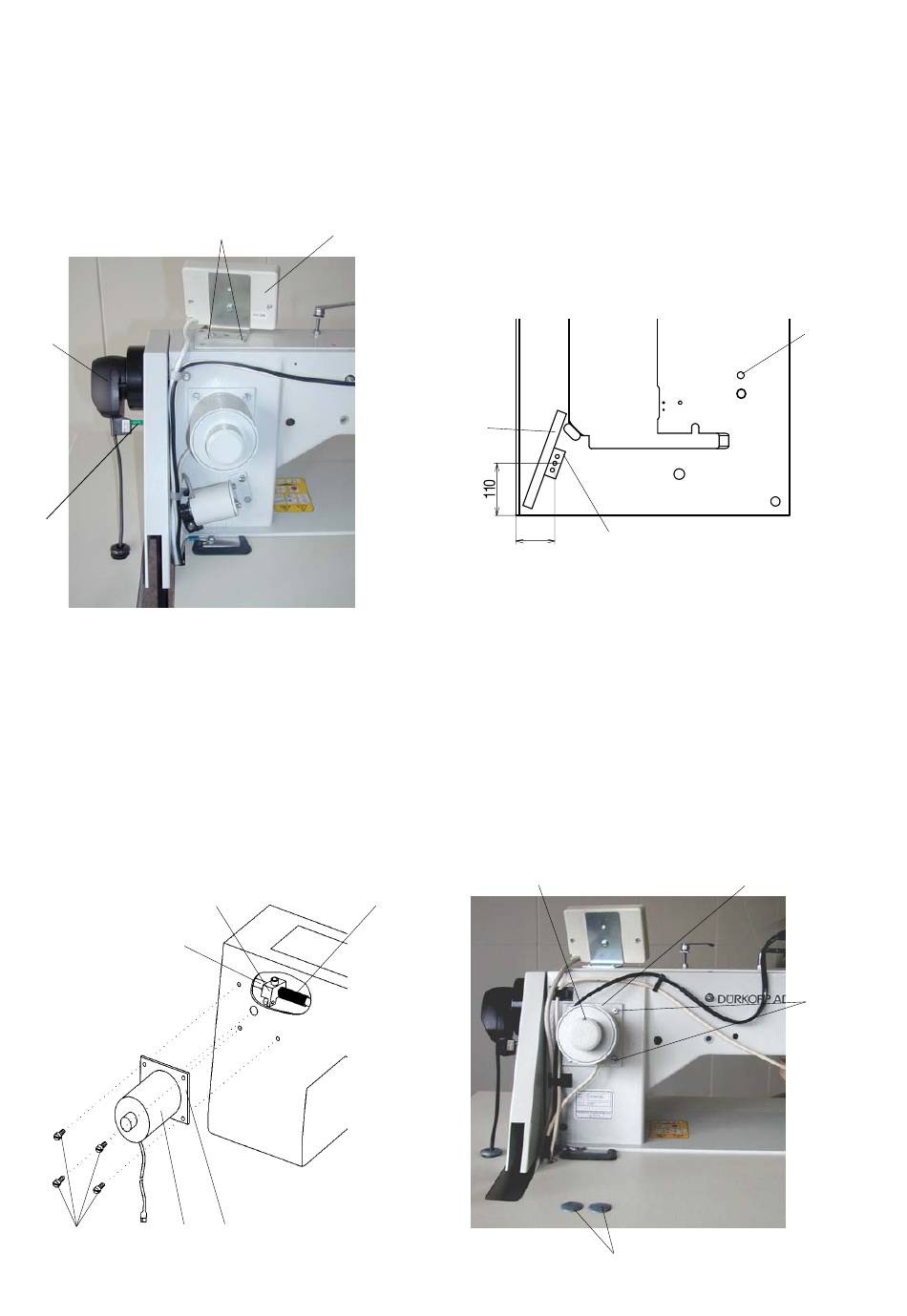

6. Montage du détecteur de position et du panneau de commande du moteur stop
(Fig. 7, 8)
Le détecteur de position (2) est à mettre sur la fusée du volant à main de telle façon, afin que la rainure d´arrêtage du détecteur
soit placée sur la butée d´arrêtage (4) (en empêchant ainsi le mouvement du corps du détecteur de position). Attacher le
détecteur en serrant deux vis avec un hexagone intérieur.
Avec le moteur stop EFKA, visser le panneau de commande V 810 (1) sur le capot supérieur par deux vis (3), qui se trouvent sur
le capot.
Avec le moteur stop EFKA – monter le support (5) sur le paneeau V 820 (6) par la vis et visser le support avec le panneau sur
la plaque du bâti.
2
4
7. Montage de l´equipement pour lever le pied presseur par l´électroaimant (Fig. 9, 10)
Dégager le levier (1), démonter le ressort avec le levier (pour la levée mécanique du pied presseur) et monter le ressort (2) et
le levier (3). Régler la position du levier (1).
Monter l´aimant (4) avec la plaque (5) au moyen des vis (6) sur la tête de la machine suivant les illustrations.
Régler la position entre le levier (3) et le noyau de l´électroaimant (4) - jeu minimal – pied presseur dans son point mort inférieur.
Par l´échancrure dans la plaque, connecter l´aimant dans la sortie sur le câble d´interconnexion du moteur et de la tête – voir
alinéa 12.4.
Sortir la goupille d´appui hors de la table de machine (Fig.8, pos. 7), insérer les chapeaux (7) dans les trous.
1
6
4
3
1
Fig. 7
3
5
Fig. 9
6
8 0
4
2
6
5
Fig. 8
5
7
7
6
Fig. 10
