2.2 Transporteur

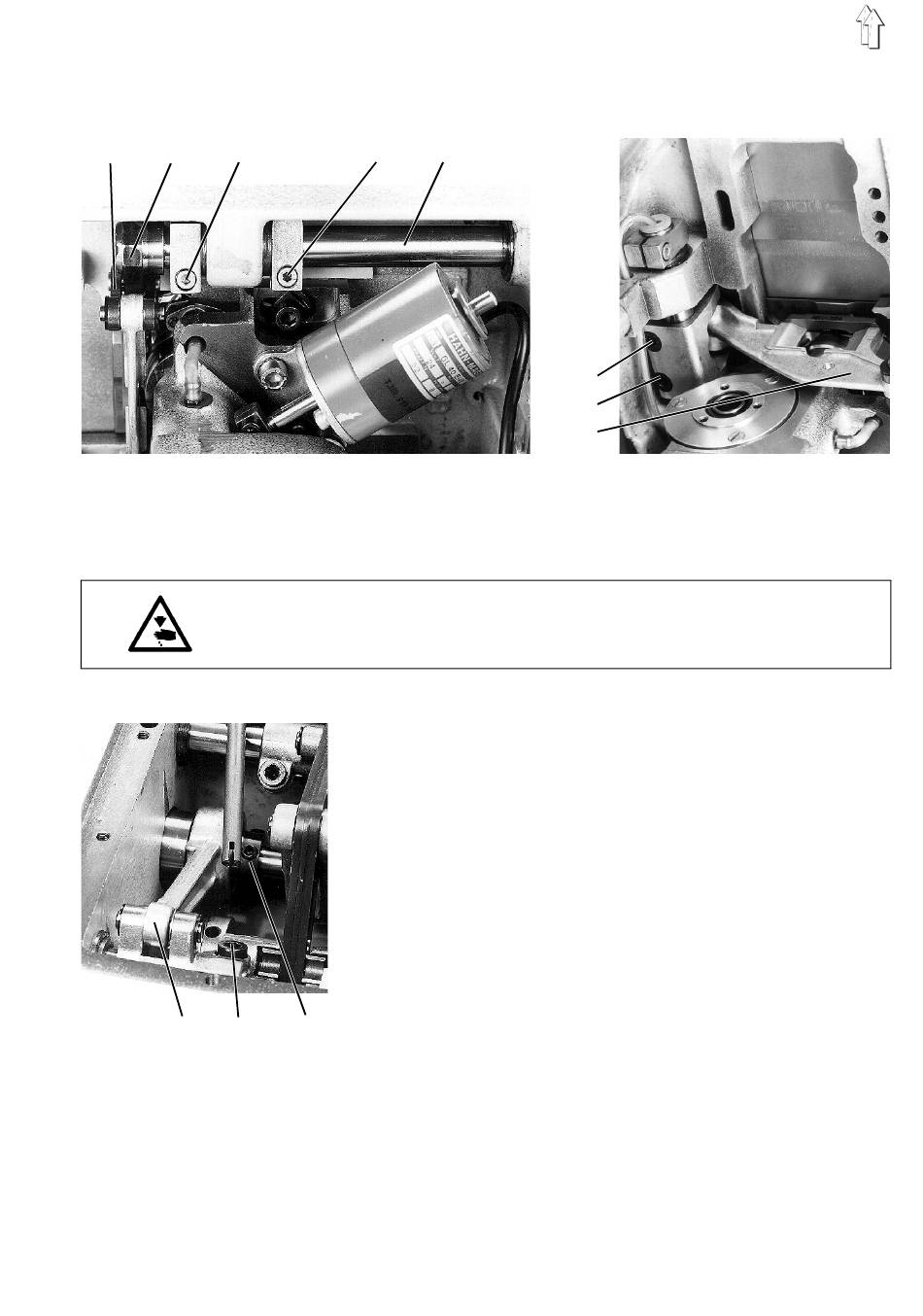

2.2.1 Position du transporteur dans l'entaille de la plaque à aiguille
1
2
3
9
10
4
5
En sens latéral, le transporteur doit se trouver centré sur l'entaille de
la plaque à aiguille.
En sens de transport, la distance minimale par rapport aux bords
avant et arrière de l'entaille de la plaque à aiguille doit être égale
lorsqu'on a mis la longueur maximale de point.
Attention! Danger d'accident!
Mettre l'interrupteur principal hors de circuit!
Couper la machine à coudre avant de régler le transporteur.
–
Desserrer les vis 6 et 7.
–
Régler la barre de transport 8 de sorte à remplir les conditions
citées plus haut.
–
Resserrer les vis 6 et 7.
–
Vérifier si le levier 2 a un jeu latéral par rapport à l'articulation 1.
Sinon, il faut modifier la position de l'arbre de levée 5 en
conséquence.
–
Desserrer les vis 3 et 4.
–
Desserrer la vis 10.
–
Ajuster la position de l'arbre de levée 5.
–
Resserrer les vis 3, 4 et 10.
La bielle de traction 9 doit être centrée sur l'excentrique 11 et
l'arbre 5 doit être fixé en sens axial.
11
6
7
8
5
