6. Potentiomètre dans le bras
6.1 Réglage de base sans panneau de service

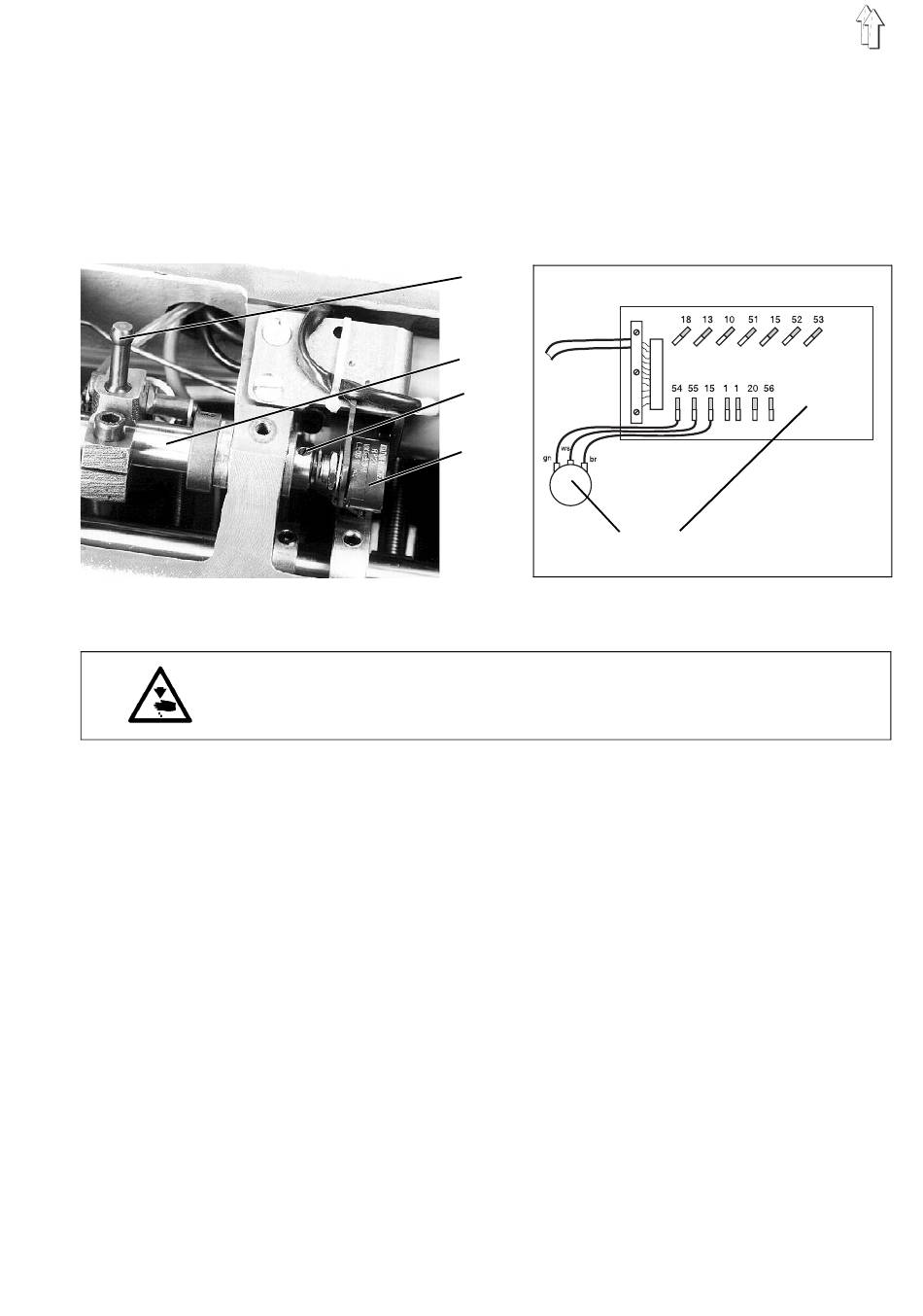

Les machines à coudre du type FA sont équipées de ce potentiomètre
qui sert à limiter le nombre de tours aux plus grandes levées. La
commande reconnaît par ce potentiomètre la levée du pied et limite le
nombre de tours.
1
2
3
4
Les machines à coudre n'ayant pas de panneau de service sont à
régler selon la description suivante.
Attention! Danger d'accident!
Mettre l'interrupteur principal hors de circuit.
Couper la machine à coudre avant de régler le potentiomètre.
–
Lorsque le couvercle de bras est monté:
Ajuster sur la roue de réglage la levée du pied "max.".
Lorsque le couvercle de bras est démonté:
Tirer le levier 1 au milieu de la tête de couture jusqu'à la butée.
–
Mesurer par un ohmmètre la résistance aux bornes 54 et 55 du
séparateur 5:
Lorsque le couvercle de bras est monté:
Lorsque le couvercle de bras est démonté: env. 5 kOhm
–
Lorsque le couvercle de bras est monté:
Ajuster sur la roue de réglage la levée du pied "min.".
Lorsque le couvercle de bras est démonté:
Tirer le levier 1 dans la position pour la plus petite levée du pied.
–
Vérifier par un ohmmètre la résistance aux bornes 54 et 55.
Lorsque le couvercle de bras est monté:
Lorsque le couvercle de bras est démonté:
Si les valeurs indiquées ne sont pas corrects, il faut corriger la position
du potentiomètre 4.
–
Desserrer la vis 3.
–
Ajuster l'arbre du potentiomètre 4 à la valeur correspondante.
–
Enfoncer le potentiomètre complètement dans le trou de l'arbre de
réglage 2 et resserrer la vis 3.
Code couleur:
gn = vert
ws = blanc
4
5
br = marron
4,7 à 5,3 kOhm
6,2 à 6,8 kOhm
env. 6,5 kOhm
47
