2.2.3 Mouvement de levée du transporteur
Le transporteur doit se trouver en position identique par rapport à la
plaque à aiguille lorsque l'aiguille entre dans le transporteur (le
transporteur monte) et lorsqu'elle ressort du transporteur.
En position inférieure de l'aiguille, le transporteur a atteint son point le
plus haut.
Attention! Danger d'accident!
Mettre l'interrupteur principal hors de circuit!
Couper la machine à coudre avant de régler le mouvement de
levée du transporteur.
–

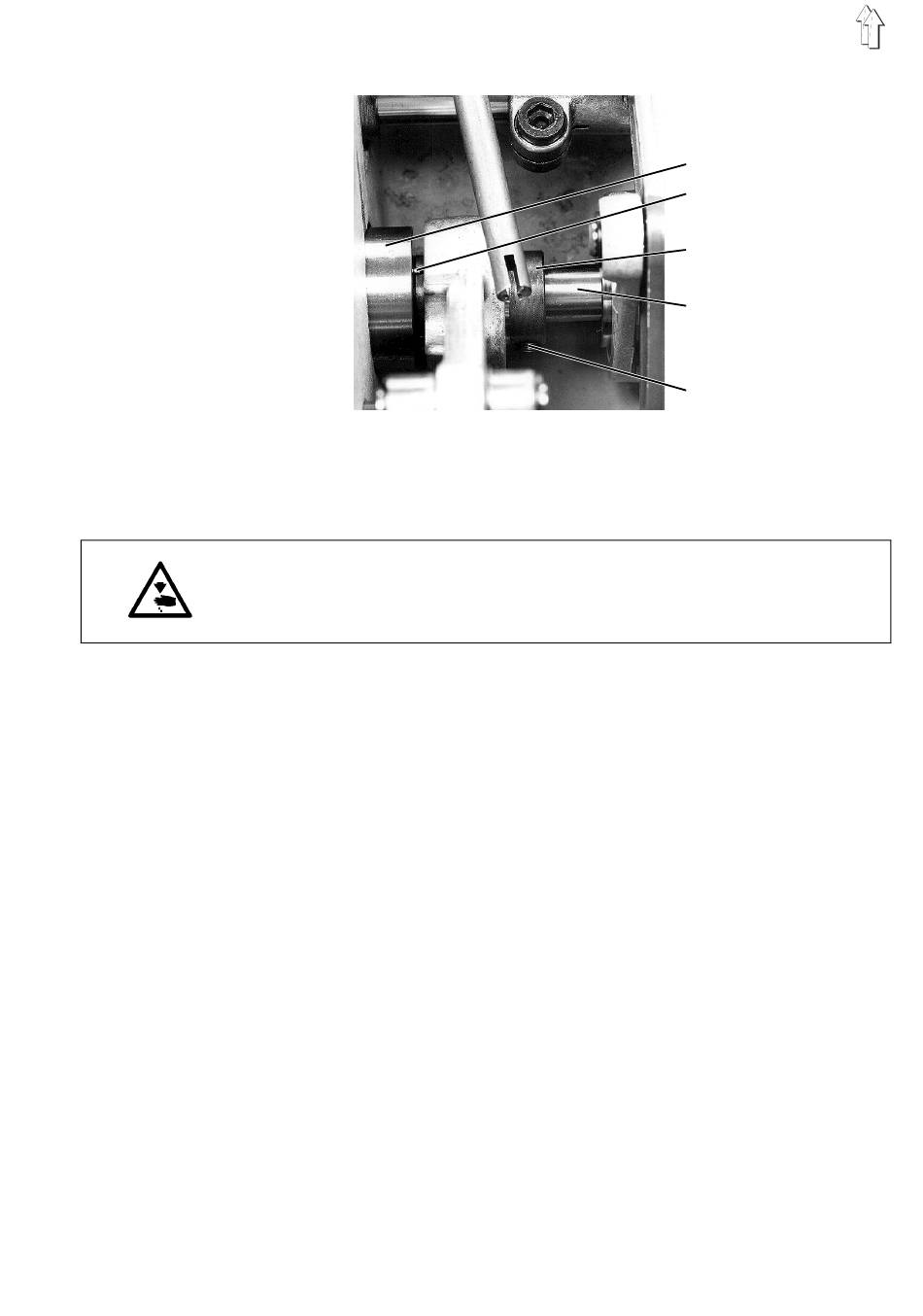

Desserrer les vis 5 (2 pièces).
–
Déplacer l'excentrique 3.
Le réglage est correct si les points indiqués plus haut sont remplis.
–
Pour la fixation axiale pousser l'arbre 4 à droite et l'excentrique 3 à
gauche contre la pompe.
Les oreilles 2 de la bague 1 doivent se trouver dans les encoches
correspondantes de l'excentrique 3.
–
Resserrer les vis 5 (2 pièces).
1
2
3
4
5
7
