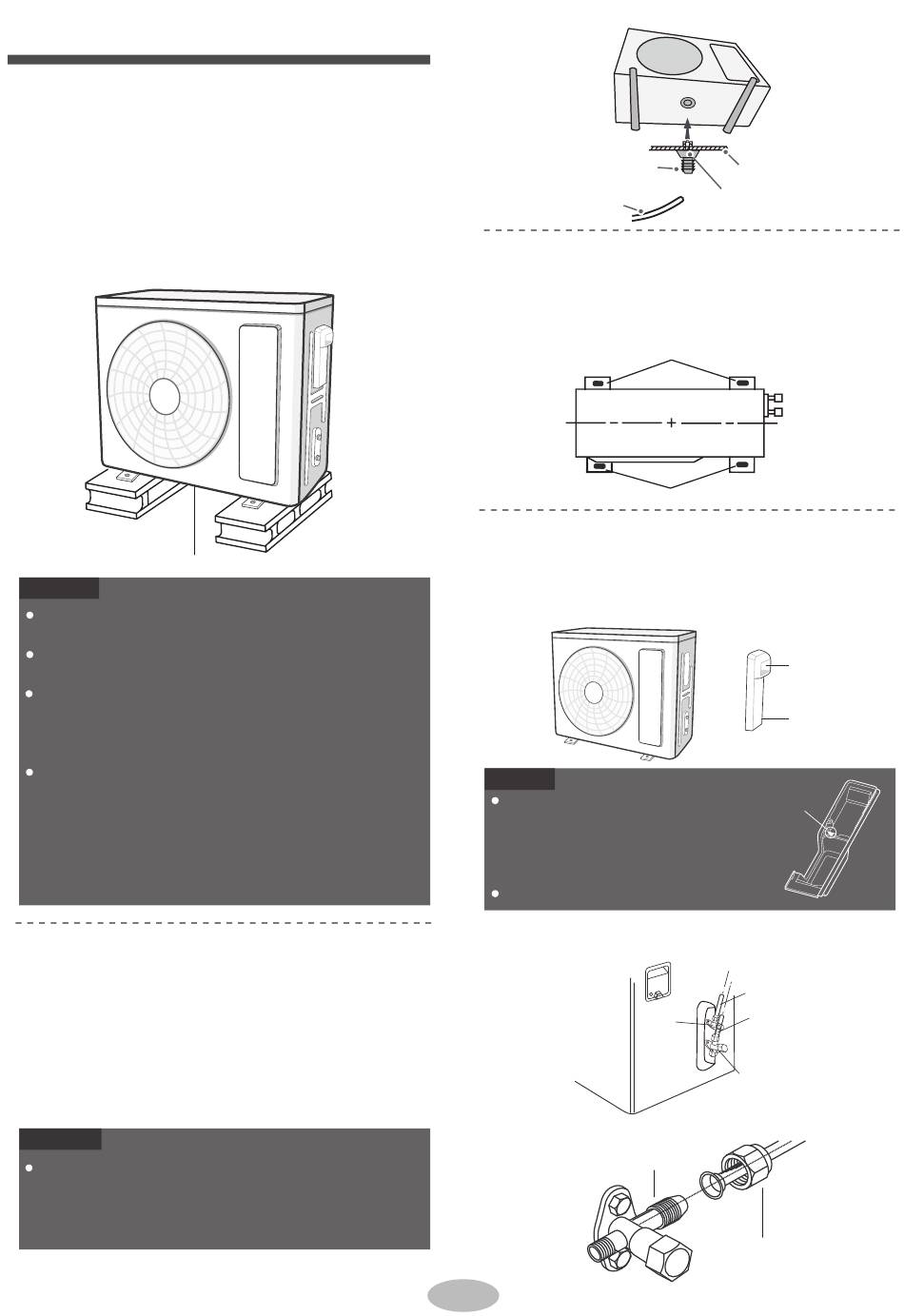

Instalação da unidade exterior
Passo 1:
Fixe o suporte da unidade exterior.
(selecione de acordo com a situação
real de instalação)
1. Selecione o local de instalação com base na estrutura
da casa.
2. Fixe o suporte da unidade exterior no local seleciona-
do com parafusos com bucha.
pelo menos 3 cm acima do chão
ATENÇÃO
Tome medidas de proteção suficientes durante a
instalação da unidade exterior.
Certifique-se de que o suporte é capaz de suportar
pelo menos quatro vezes o peso da unidade.
A unidade exterior deve ser instalada pelo menos
3 cm acima do chão para instalar a junta de drena-
gem. (para o modelo com tubo de aquecimento, a
altura de instalação não deve ser inferior a 20 cm.)
Para unidades com capacidade de refrigeração de
2300W a 5000W, são necessários 6 parafusos de
expansão; para unidades com capacidade de re-
frigeração de 6000W a 8000W, são necessários 8
parafusos de expansão; para unidades com ca-
pacidade de refrigeração de 10000W a 16000W,
são necessários 10 parafusos de expansão.
Passo 2:
Instale a junta de drenagem
(apenas para alguns modelos)
1. Ligue a junta de drenagem exterior ao furo na base,
como mostrado na figura abaixo.
2. Conecte a mangueira de drenagem na abertura de
drenagem.
ATENÇÃO
Quanto à forma da junta de drenagem, consulte o
produto atual. Não instale a junta de drenagem na
área muito fria. Caso contrário, ficará congelado e
causará mau funcionamento.
abertura de drenagem
mangueira de drenagem
Passo 3:
Fixar a unidade exterior
1. Colocar a unidade exterior no suporte.
2. Fixas os furos dos pés da unidade exterior com parafu-
sos.
furos para os pés
furos para os pés
Passo 4:
Ligar os tubos interiores e exteriores
1. Remova o parafuso na pega direita da unidade exterior
e, em seguida, remova a pega.
NOTA
Quando existem vários cabos que
passam por ele, o furo de passagem
de cabo na pega deve ser removido
e as rebarbas afiadas eliminadas
para evitar danificar os cabos.
Aplicável apenas a alguns modelos.
2. Remova a tampa roscada da válvula e alinhe a junta
de tubo à boca afunilada do tubo
3. Aperte a porca de união à mão com pouca força.
junta de tubo
19
base
junta de drenagem exterior
pega
parafuso
Furo de
passagem
tubo de líquido
válvula
tubo de gás
de
líquido
válvula de gás
porca de união
