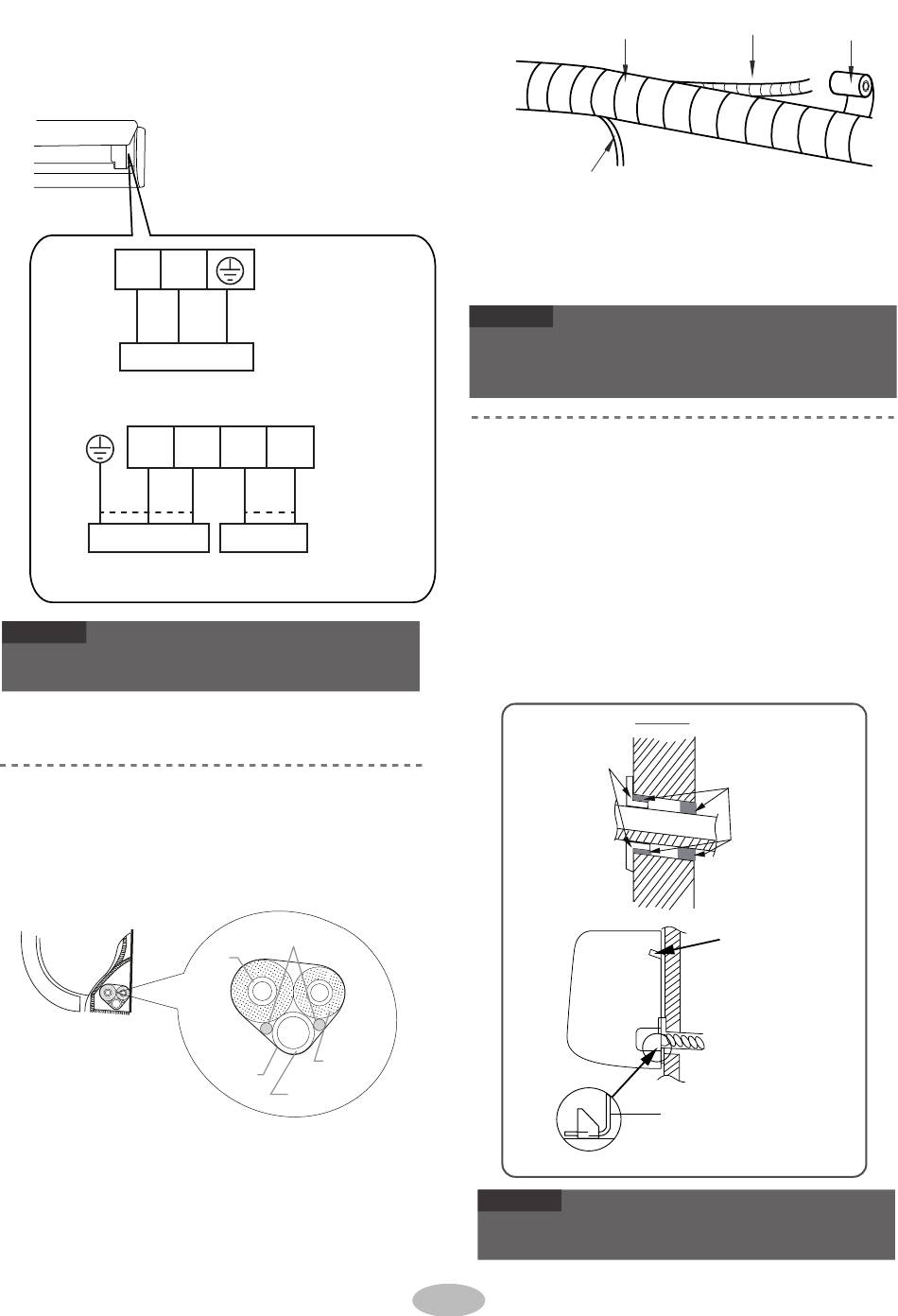

3. Remova o clipe de cabo; ligue o cabo de alimentação
ao bloco de terminais de acordo com a cor; aperte o
parafuso e, em seguida, fixe o cabo de alimentação
com o clipe de cabo.
N(1)
azul
Conexão da unidade exterior
N(1)
amarelo
azul preto
e verde
Conexão da unidade exterior
ATENÇÃO
●
A placa de ligações é apenas para referência, faça
o objeto como o padrão.
4. Volte a colocar a tampa de ligações e aperte o parafuso.
5. Feche o painel.
Passo 8:
Envolver a tubagem
1. Envolva o tubo de conexão, o cabo de alimentação e
a mangueira de drenagem com a fita adesiva.
unidade
interior
2. Mantenha um certo comprimento da mangueira de
drenagem e do cabo de alimentação expostos para
a instalação. Quando trabalhar até certo ponto, se-
pare o cabo de alimentação e, em seguida, separe
a mangueira de drenagem.
2
amarelo e
preto
[AF On-off]
verde
2
4
5
violeta laranja
[FA On-off]
Cabo de alimentação
interior e exterior
tubo
de gás
tubo de
Fita
líquido
adesiva
Mangueira de
drenagem
tubo de conexão Mangueira de drenagem Fita adesiva
Cabo de alimentação interior
3. Envolva-os uniformemente.
4. O tubo de líquido e o tubo de gás devem ser ligados
separadamente na extremidade.
ATENÇÃO
●
O cabo de alimentação e o cabo de controlo não po-
dem ser cruzados ou emaranhados um com o outro.
●
A mangueira de drenagem deve ser fixada na parte inferior.
Passo 9:
Pendurar a unidade interior
1. Coloque os tubos envolvidos no tubo de parede e, em
seguida, faça-os passar pelo furo na parede.
2. Pendure a unidade interior na placa de montagem na
parede.
3. Encha o espaço entre os tubos e o furo na parede com
selante.
4. Fixe o tubo de parede.
5. Verifique se a unidade interior está instalada firme-
mente e se está presa na parede.
interior
tubo de parede
ATENÇÃO
●
Não dobre excessivamente a mangueira de drena-
gem para evitar o bloqueio.
18
exterior
selante
gancho superior
gancho inferior da
placa de montagem
na parede
