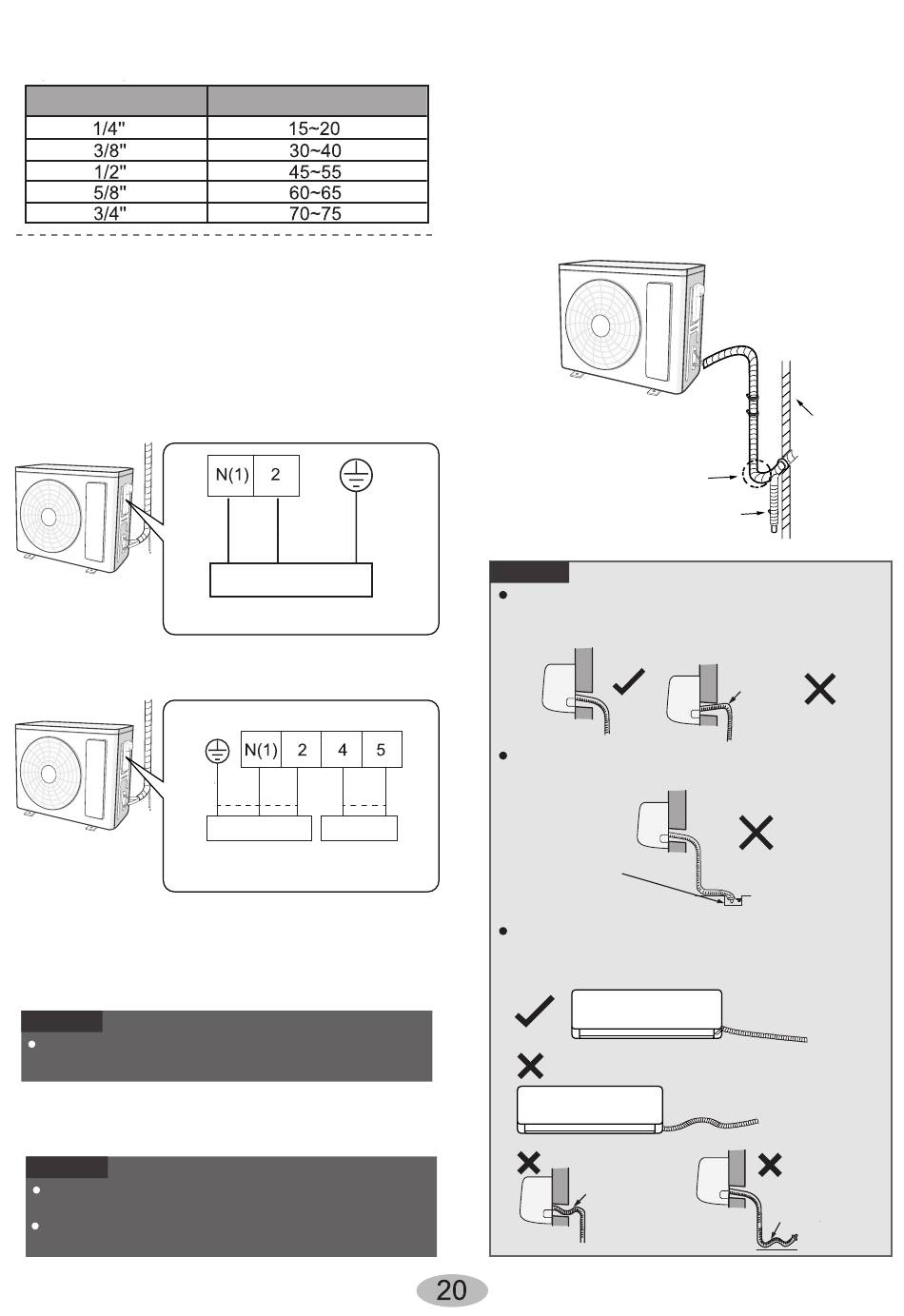

4. Serrez l'écrou-raccord avec une clé dynamométrique
en vous référant à la fiche ci-dessous.
Diamètre de l'écrou hexagonal
Étape 5:
Connectez le fil électrique extérieur
1. Retirez l'agrafe de fil ; connectez le fil de connexion
électrique et le fil de contrôle du signal (uniquement
pour l'unité de refroidissement et de chauffage) à la
borne de câblage selon la couleur ; fixez-les avec des
vis.
jaune-
Vert
AVIS
La carte de câblage est à titre indicatif uniquement,
veuillez vous référer à la carte de câblage réelle.
2. Fixez le fil de connexion électrique et le fil de contrôle
du signal à l'aide d'une agrafe de fil (uniquement pour
les unités de refroidissement et de chauffage).
AVIS
Après avoir serré la vis, tirez légèrement sur le
cordon d'alimentation pour vérifier s'il est bien fixé.
Ne coupez jamais le fil de connexion électrique
pour prolonger ou raccourcir la distance.
Couple de serrage (N .m)
bleu
noir
(marron)
Connexion de l'unité intérieure
[AF On-off]
bleu
noir
violet
Connexion de l'unité intérieure
[FA On-off]
Étape 6:
Nettoyez les tuyaux
1. Les tuyaux doivent être placés le long du mur, pliés rai-
s o n n a b l e m e n t e t c a c h é s é v e n t u e l l e m e n t . L e
demi-diamètre minimum de cintrage du tuyau est de
10 cm.
2. Si l'unité extérieure est plus haute que le trou du mur,
vous devez placer une courbe en U dans le tuyau
a v an t q ue l e tu ya u n'entre dans l a pi èc e, afi n
d'empêcher la pluie de pénétrer dans la pièce.
jaune-
Vert
AVIS
La hauteur à travers le mur du tuyau de vidange
ne doit pas être supérieure à celle de l'orifice du
tuyau de sortie de l'unité intérieure.
La sortie d'eau ne peut pas être placée dans l'eau
pour que la vidange se fasse en douceur.
Orange
La sortie d'eau ne
peut pas être
placée dans l'eau
Inclinez le tuyau de vidange légèrement vers le
bas. Le tuyau de vidange ne peut pas être courbé,
soulevé et fluctué, etc.
Courbe en U
tuyau de vidange
Le tuyau de vidange ne
peut pas se relever
vers le haut.
Le tuyau de vidange ne peut pas être courbé, surélevé
Le tuyau de
vidange ne peut
pas être courbé,
surélevé
mur
La sortie d'eau ne
peut pas être
courbé, surélevé
