Conexión de DC
Conexión mediante borna (10 ~ 24 kW)

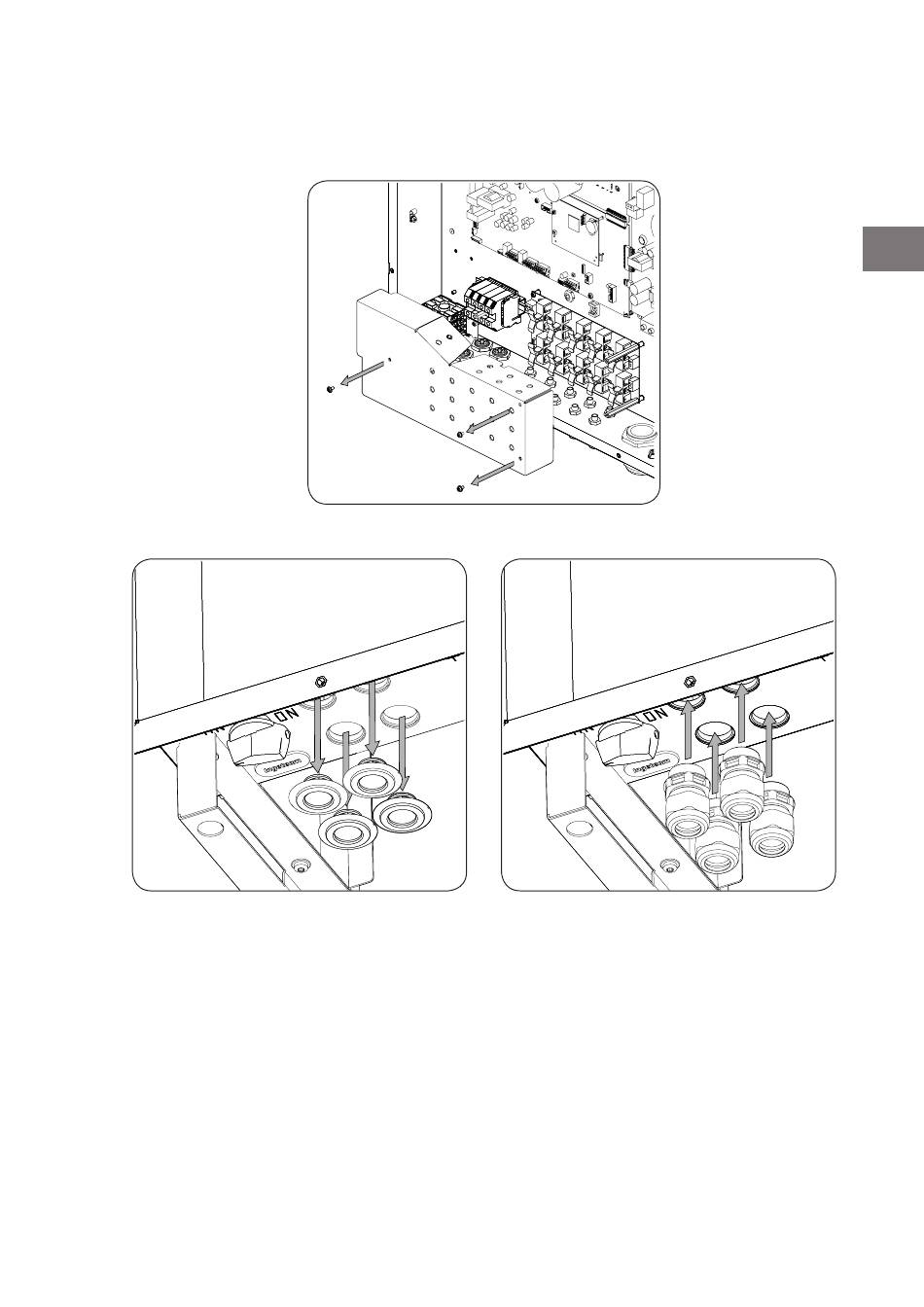

1. Desinstalar el policarbonato protector.
2. El equipo dispone de conectores rápidos. Si se desea realizar la conexión mediante borna, quitar los
tapones protectores e instalar los prensaestopas suministrados junto al equipo.
3. Pasar un cable por cada prensaestopas y guiarlos a la borna correspondiente. Si el cable empleado tiene
un diámetro entre 7 y 11,5 mm, emplear el reductor que viene montado en el prensaestopas. Si el cable
tiene un diámetro entre 11,5 y 17 mm, desechar este reductor.
4. La conexión se realizará a una borna de tornillo marcada con la polaridad y numeración del campo
fotovoltaico. Estas bornas están marcadas como XPV1+ y XPV1- en equipos TL y como XPV1+, XPV1-,
