Conexión de AC

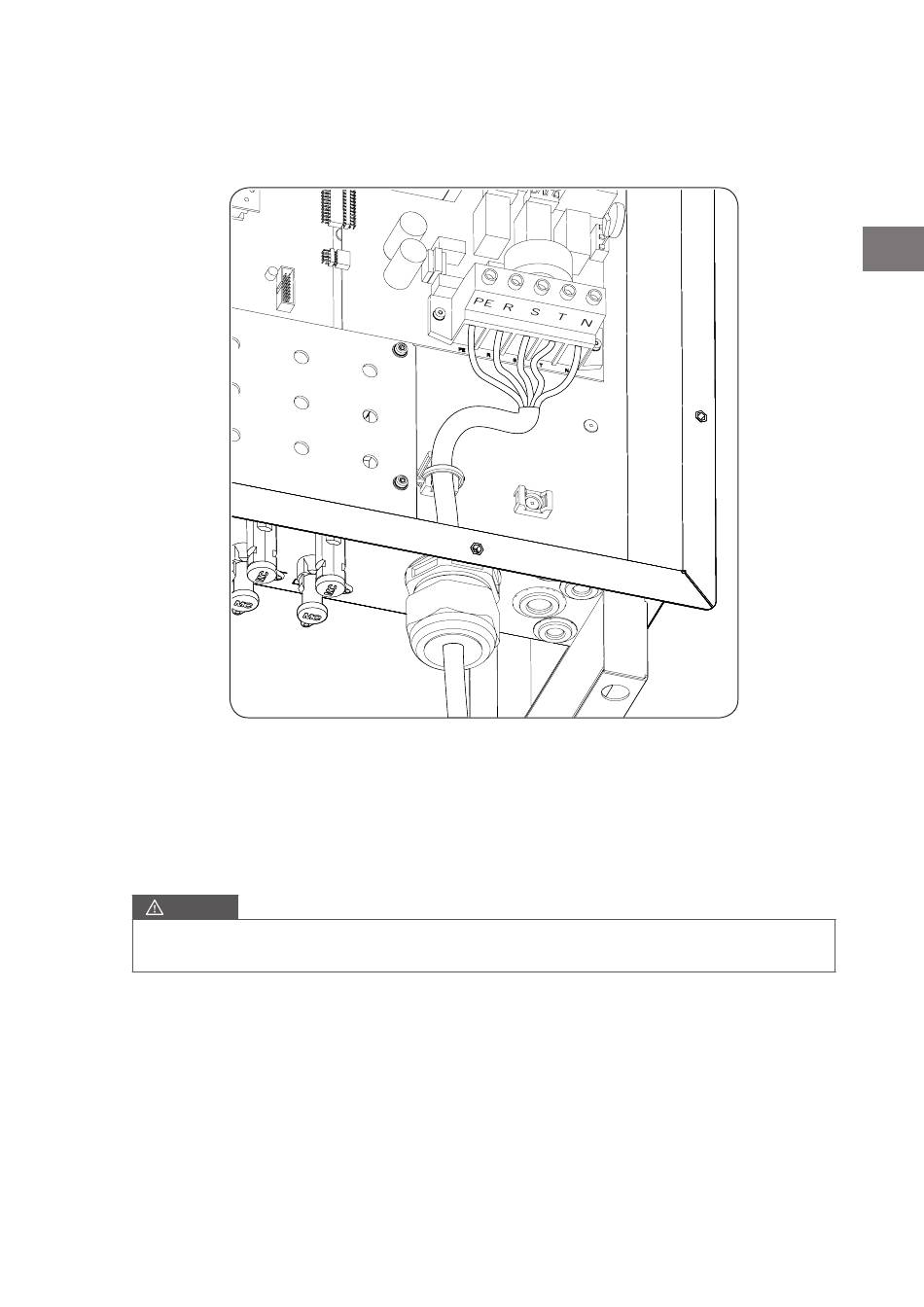

3. La conexión se realizará mediante borna PCB. Cablear las tres fases a las bornas marcadas como R
(Vac3), S (Vac1), T (Vac2). Cablear el neutro a la borna marcada como N y cablear el conductor de tierra
a la borna marcada como PE.
4. Para realizar la conexión desaislar en el cable un tramo de 20 mm. El uso de terminal tubular es
opcional.
5. Atornillar la borna con un par de 5,5 Nm.
6. Asegurar mediante brida el cable a la fijación plástica dispuesta para tal propósito evitando que el cable
quede tirante.
7. Asegurar el prensaestopas evitando de nuevo que la manguera quede tirante.
La manguera AC debe permanecer sin tensión mientras la puerta del equipo esté abierta.
ATENCIÓN
Respetar la instalación de N y PE. No intercambiar con las fases.
Ingeteam no se responsabiliza de las consecuencias derivadas de una conexión incorrecta.
