MONTAGE
3
3.13 Rotation du boîtier de convertisseur en version compacte
Montage d'appareils pour zones à atmosphère explosive
- NE PAS modifier la position du boîtier du convertisseur de mesure des versions compactes.
- Le non-respect de cet avertissement risque fortement d'entraîner un endommagement des
câbles internes de l'appareil.
Montage d'appareils pour zones non dangereuses
Le fabricant recommande de ne pas tourner le convertisseur plus de 90° par rapport au capteur
de mesure.
3.14 Montage du boîtier intempéries, version séparée
Le matériel de montage et les outils ne font pas partie de la livraison. Utilisez du matériel de
montage et des outils conformes aux règlements de protection du travail et de sécurité en
vigueur.
3.14.1 Montage sur tube support

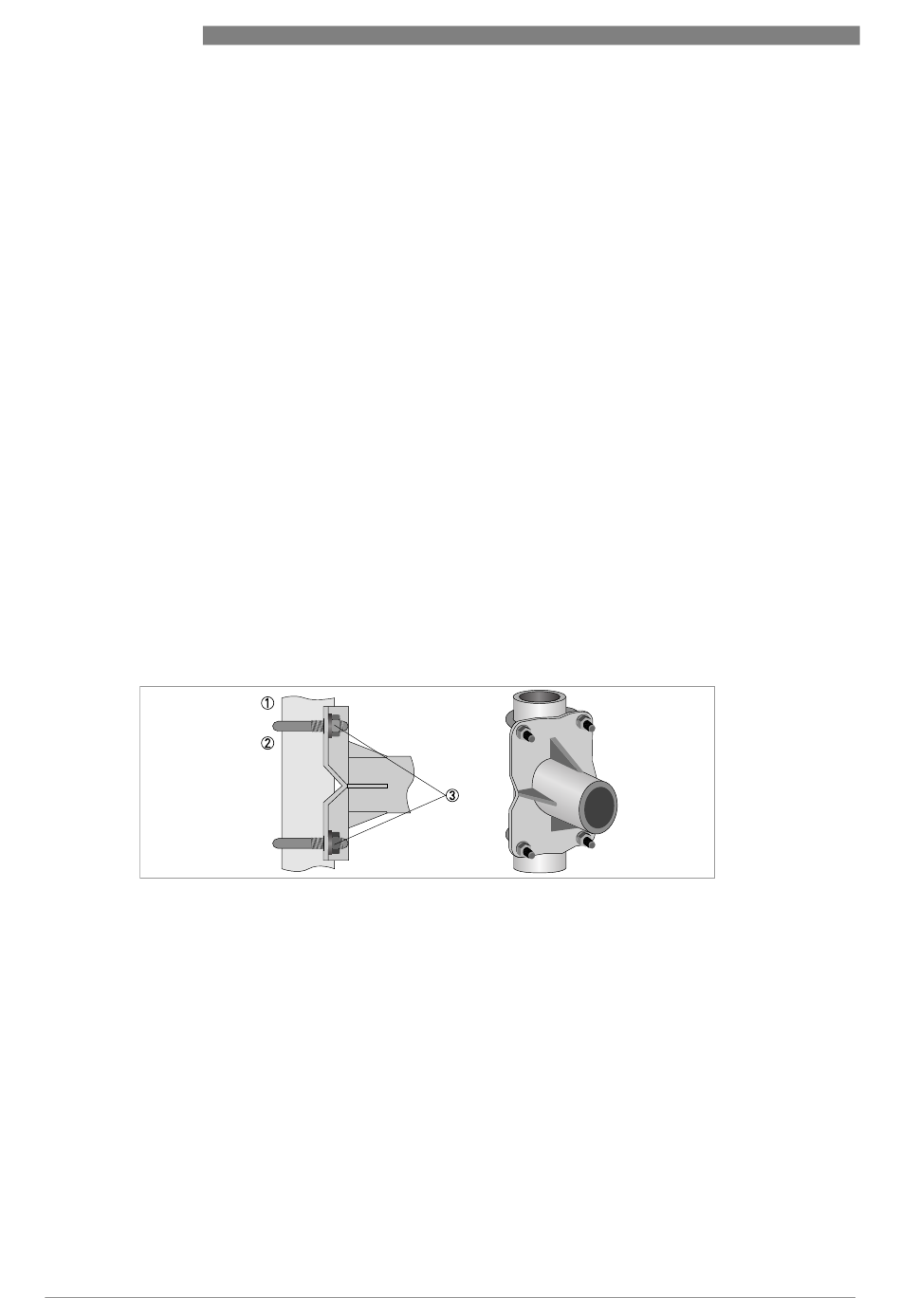

Figure 3-15: Montage du boîtier intempéries sur tube support
1 Fixer le convertisseur de mesure sur le tube support.
2 Fixer le convertisseur de mesure avec des boulons en U standards et des rondelles.
3 Serrer les écrous.
