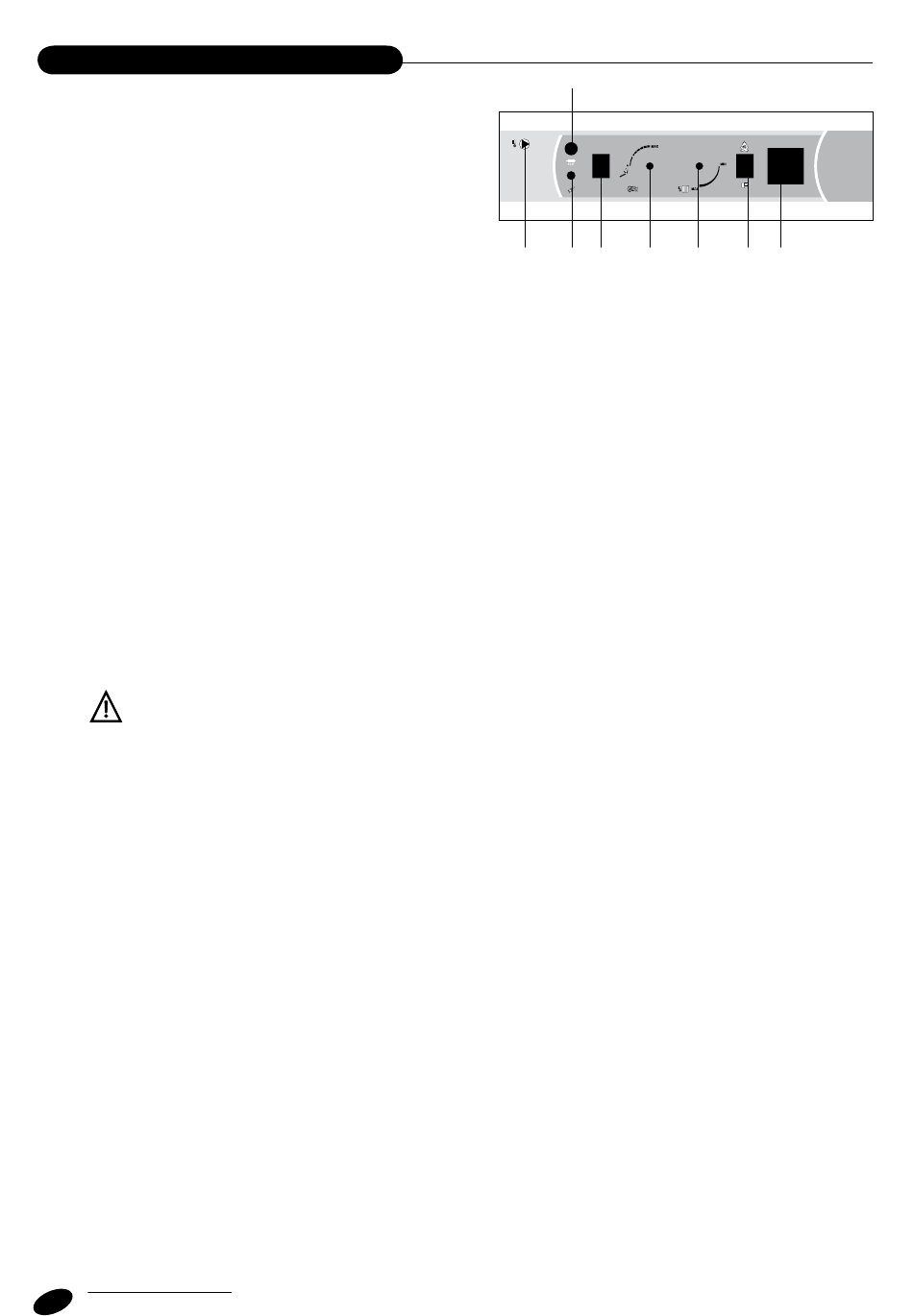

TABLEAU DE COMMANDE
Variante A pour BR 25 RF, BR 35 RF MULTI EO
Variante B pour BR 15 RF MULTI EO
1 = thermomètre
2 = interrupteur principal
3 = thermostat des gaz brûlés
4 = thermostat de régulation
5 = thermostat de sécurité, à réarmement manuel
6 = commutateur (bois/granulés de bois)
7 = dispositif de protection (6. 3A)
8 = thermostat de la pompe
9 = interrupteur du brûleur (uniquement BR 15 RF MULTI EO)
Description:
1. Le thermostat – contrôle la température de l'eau de
départ.
2. L'interrupteur principal – permet d'éteindre toute la
chaudière, si nécessaire.
3. Le thermostat des gaz brûlés – sert à éteindre le
ventilateur à la fin du procédé de combustion.
Au moment de l'allumage, régler le thermostat des
gaz brûlés sur « 0 °C » (allumage). Après la mise en
marche, régler le thermostat sur « fonctionnement
». Si la température des gaz brûlés descend au-
dessous de la valeur réglée, le thermostat éteint
le ventilateur en sortie. Si l'on souhaite remettre
le ventilateur en marche, il faut régler une
température plus basse (sur « 0 °C » – allumage).
C'est l'expérience qui permettra d'établir le régime
de fonctionnement optimal.
4. Le thermostat de régulation – gère la chaudière
après la température de l'eau de départ.
5. Le thermostat de sécurité, à réarmement manuel
– protège la chaudière contre la surchauffe en cas
de panne du thermostat de régulation ou sert de
dispositif de signalisation en cas de dépassement de
la température de panne – il faut le presser après le
dépassement de la température de panne.
6
7
8
5
3
2
6. Le commutateur – permet de sélectionner le type de
fonctionnement. Dans la position I, la chaudière est
réglée pour le chauffage au bois avec un ventilateur en
sortie réglé au moyen du thermostat des gaz brûlés et
de régulation. Dans la position II, elle est réglée pour
fonctionner avec le brûleur à granulés de bois qui
est géré uniquement par le thermostat de régulation
après la température de l'eau de départ. Dans ce
cas, le thermostat des gaz brûlés et le ventilateur en
sortie sont désactivés. Le thermostat de sécurité et le
dispositif de protection protègent la chaudière dans
les deux cas.
7. Le dispositif de protection (6, 3A) – protège la partie
électronique du brûleur.
8. Le thermostat de la pompe – active la pompe dans
l'installation de circulation de la chaudière.
- uniquement sur le modèle BR 15 RF MULTI EO
- le thermostat qui commande l'amorçage de la
pompe est installé sur les modèles BR 25 RF, BR 35
RF MULTI EO, sur le côté du tableau de commande
(non visible – 70°C).
9. L'interrupteur du brûleur – active le brûleur à
granulés de bois.
4
6
1
