Réparation des clapets
anti-retour (pompes à bille)
Outils nécessaires :
•
clé à douille de 10 mm (pour tous les modèles
i30 (QTC), i80 (QTD) modèles en plastique et
i120 (QTE)) ;
•
clé à douille de 13 mm (pour les modèles
métalliques i80 (QTD) et i120 (QTE)).
Voir la F
. 17.
IG
Démontage des clapets anti-retour
Pour éviter toute brûlure grave, ne pas toucher
le fluide ni l'équipement quand ils sont chauds.
1. Suivre les instructions de Préparation de
l'équipement pour la réparation, page 40.
2. Vidanger l'équipement.
REMARQUE : après la vidange, tourner la pompe
dans une position qui facilitera le démontage.
3. Sur le collecteur de sortie (4), retirer toutes les
fixations (6).
4. Retirer le collecteur de sortie (4), les joints
(10, le cas échéant), les guides (9b, le cas
échéant), les clapets (9) et les sièges (8).
REMARQUE : retirer les collecteurs avec
prudence pour éviter d'endommager les
composants du clapet anti-retour.
5. Sur le collecteur d'admission (5), retirer toutes les
fixations (6, 6b, le cas échéant).
6. Retirer le collecteur d'admission (5), les joints (10,
le cas échéant), les guides (9b, le cas échéant),
les clapets (9) et les sièges (8).
REMARQUE : retirer les collecteurs avec
prudence pour éviter d'endommager les
composants du clapet anti-retour.
7. Nettoyer et contrôler l'état d'usure ou
la détérioration des pièces. Remplacer
si nécessaire.
3A7117G
Remontage des clapets anti-retour
1. Aligner et placer les sièges (8), les clapets (9),
les guides (9b, le cas échéant), les joints (10,
le cas échéant) et les collecteurs (4, 5),
exactement comme indiqué pour votre modèle
d'équipement. Voir le manuel de pièces
détachées correspondant. Voir Manuels
afférents, page 3.
2. Utiliser les fixations (6, 6b, le cas échéant) pour
fixer sans les serrer les collecteurs (4, 5) aux
couvercles du fluide (3). Une fois que tous les
composants sont correctement alignés, serrer les
fixations (6, 6b, le cas échéant) sur les collecteurs
(4, 5). Voir Couple de serrage des fixations,
page 49.
Voir Couple de serrage des fixations, page 49.
1
9
8
10
5
F

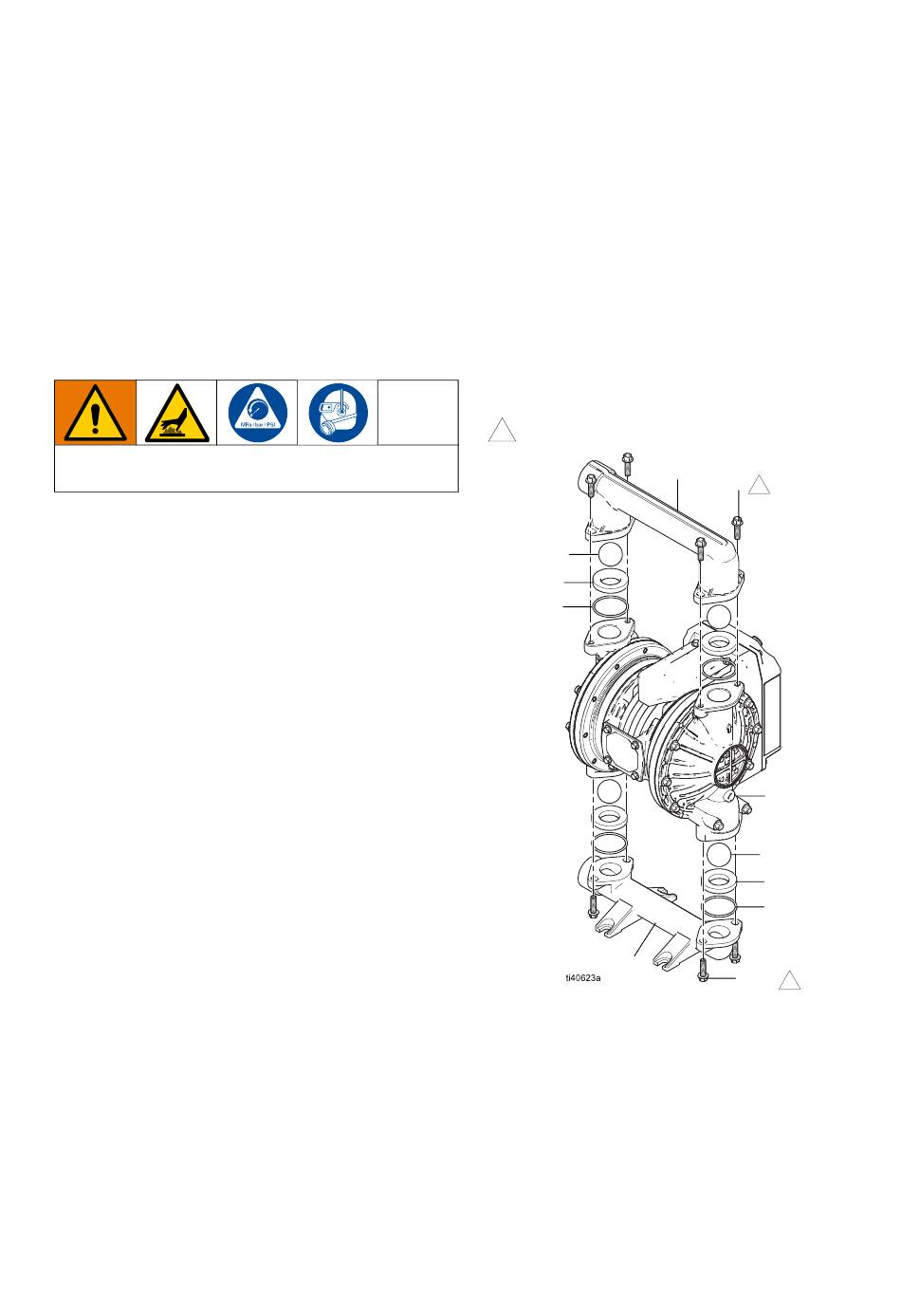

. 17 : Clapets anti-retour
IG
Réparation
4
6
1
3
9
8
10
6, 6b
1
41
