6.4.3 Raccords process en plastique
Lors de l' u tilisation d' a nneaux de mise à la terre, tenir compte des points suivants :
• Selon l' o ption commandée, on utilisera des disques plastiques à la place des anneaux
de mise à la terre pour les raccords process. Les disques plastiques servent d' e ntretoises
et n' o nt aucune fonction de compensation de potentiel. Ils remplissent une fonction
d' é tanchéité importante au niveau des interfaces appareil et raccord process. Dans le
cas de raccords process sans anneaux de mise à la terre métalliques, les disques et les
joints en plastique ne doivent en aucun cas être enlevés. Les disques et les joints en
plastique doivent toujours être montés.
• Les anneaux de mise à la terre peuvent être commandés séparément comme
accessoires auprès d' E ndress+Hauser . Les anneaux de mise à la terre doivent être
compatibles avec le matériau des électrodes, faute de quoi les électrodes risquent d' ê tre
détruites par la corrosion électrochimique.
Spécification des matériaux .
• Les anneaux de mise à la terre, joints inclus, sont montés dans les raccords process.
Ceci n' a ffecte pas la longueur montée.

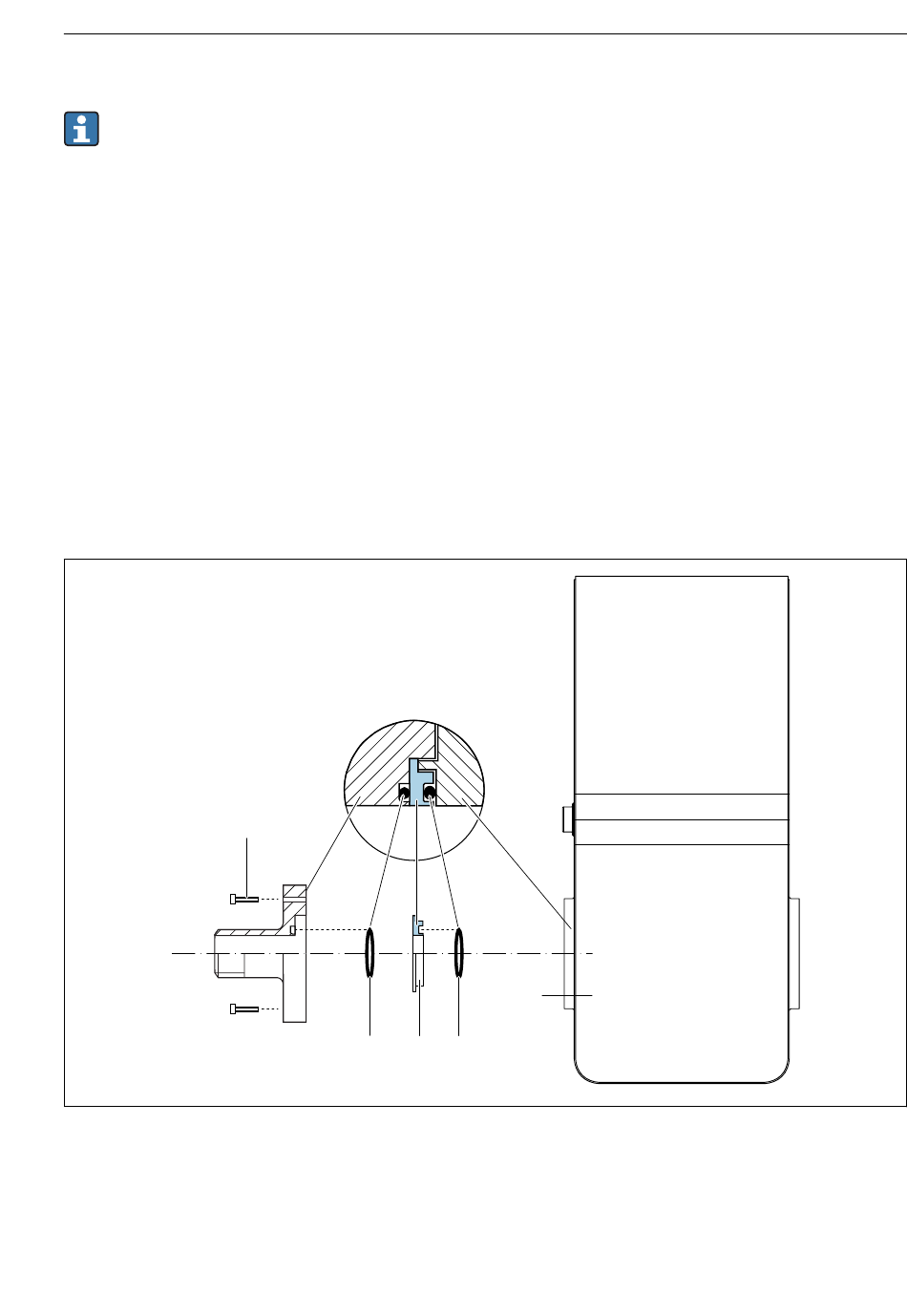

Compensation de potentiel au moyen d'anneaux de mise à la terre supplémentaires
1 Vis six pans pour raccord process
2 Joints toriques
3 Anneau de mise à la terre ou disque en plastique (entretoise)
4 Appareil de mesure
