Endress+Hauser Dosimag Instructions Condensées page 25

Dosimag

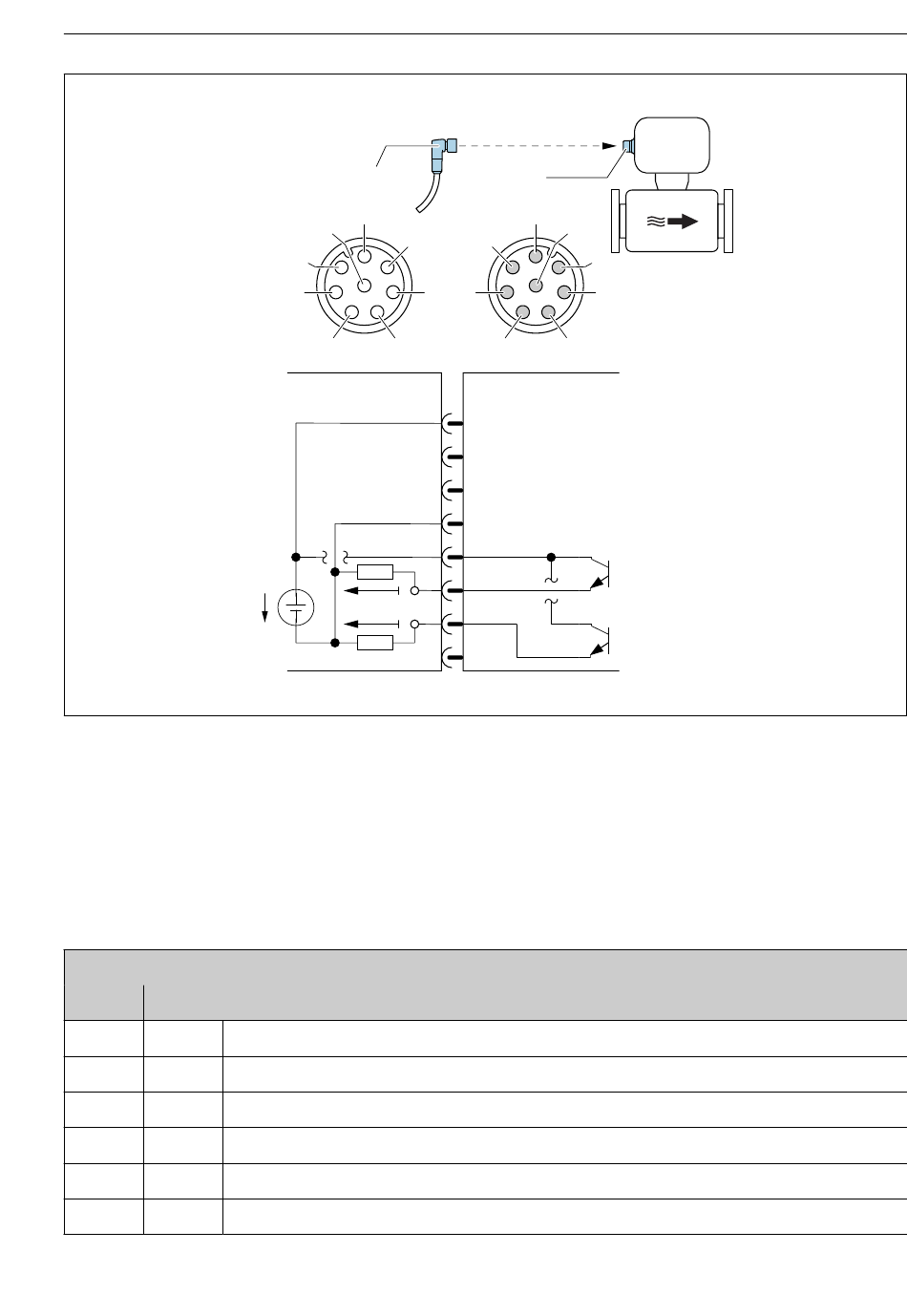

 4 Raccordement à l' a ppareil
A Embase : tension d' a limentation, sortie impulsion/fréquence/tor
B Connecteur : tension d' a limentation, sortie impulsion/fréquence/tor
E Alimentation PELV ou SELV
1 à 8 Affectation des broches
Affectation des broches
Broche Affectation
1 L+ Tension d' a limentation
2 + Interface service RX
3 + Interface service TX
4 L- Tension d' a limentation
5 + Sorties impulsion/fréquence/tor 1 et 2
6 – Sortie impulsion/fréquence/tout ou rien 1
Endress+Hauser
A
2
8
1
7
6
5
A
+
Out PFS1
E
-
Out PFS2
Raccordement : Embase (A) – Connecteur (B)
RSE 8
M12x1
B
2
8
3 3
4 4
6
5
B
1
2
3
4
5
6
7
8
Raccordement électrique
1
7
A0054873
25
