Raccordement électrique
Broche Affectation
7 – Sortie impulsion/fréquence/tout ou rien 2
8 – Interface service GND
Version d'appareil : IO-Link, 1 sortie impulsion/fréquence/tor
Caractéristique de commande "Sortie, entrée", option FA :
IO-Link, 1 sortie impulsion/fréquence/tor
E

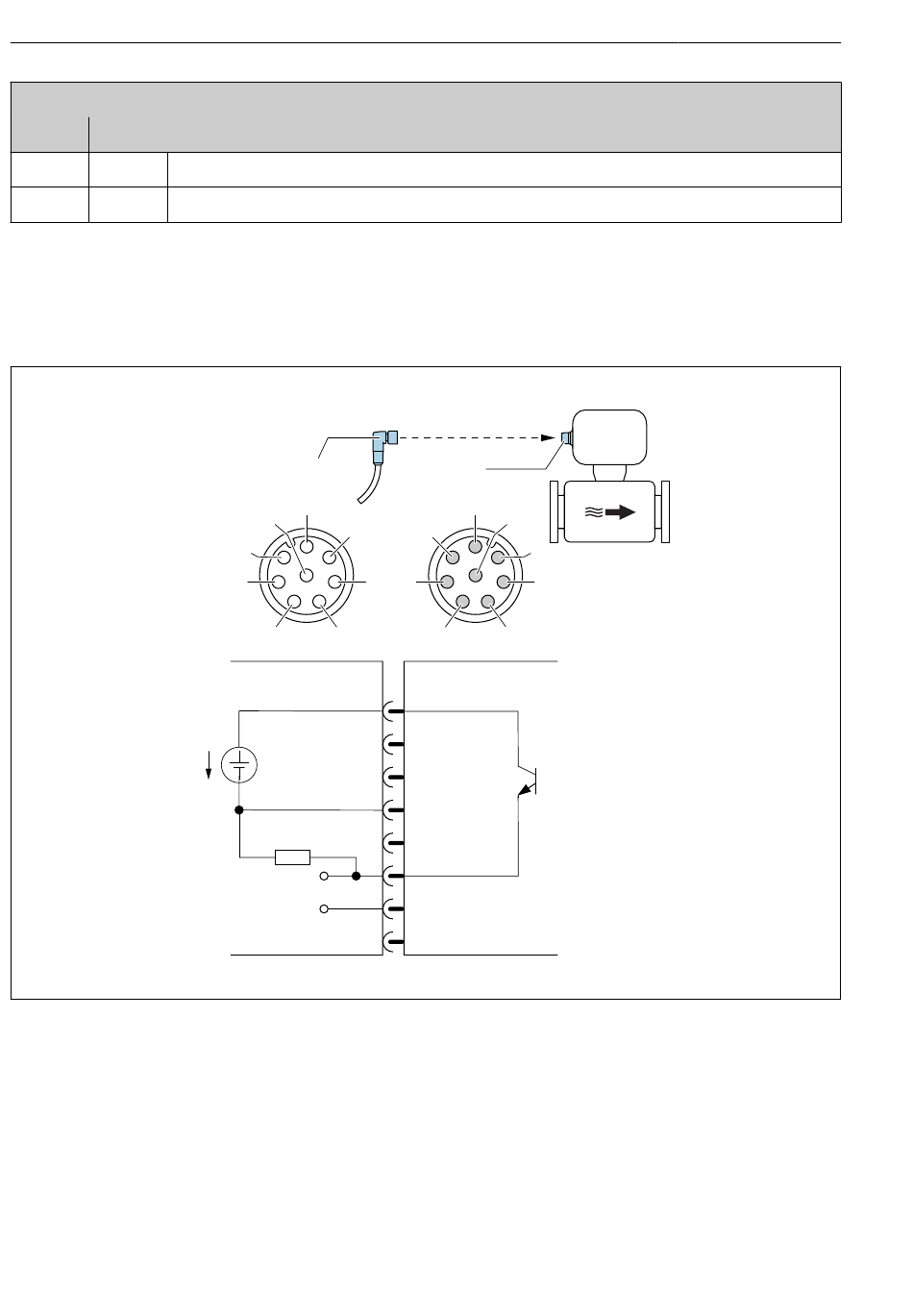

 5 Raccordement à l' a ppareil
A Embase : tension d' a limentation, sortie impulsion/fréquence/tor
B Connecteur : tension d' a limentation, sortie impulsion/fréquence/tor
E Alimentation PELV ou SELV
1 à 8 Affectation des broches
26
Raccordement : Embase (A) – Connecteur (B)
A
2
8
3
1
7 4
6
5
A
+
-
RSE 8
M12x1
B
2
8
3
1
4 7
6
5
B
1
2
3
4
5
6
7
8
Dosimag
A0053318
