Aiguilles des automatismes
4

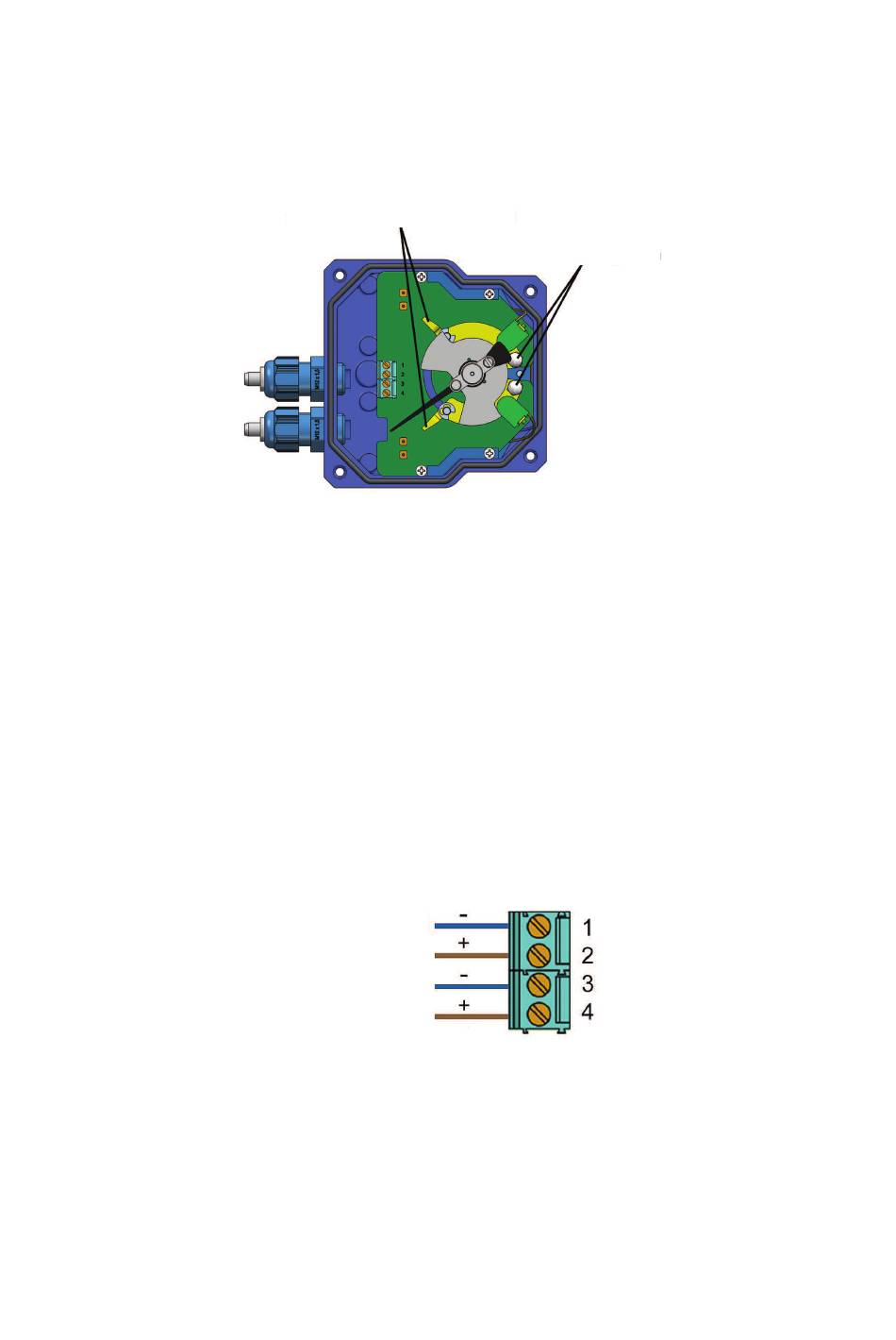

CONNEXION ELECTRIQUE
Pour la connexion électrique, l'automatisme est équipé d'une réglette à bornes.
Pour l'installation électrique il est recommandé d'utiliser pour faciliter la connexion des
câbles électriques multibrins avec des sections de fils de 0,25 à 0,5 mm
Avant de commencer l'installation électrique on doit s'assurer que les presse étoupes sont
bien ajustés aux câbles à utiliser de manière à garantir l'étanchéité de l'appareil.
Les presse étoupes M12x1,5 utilisés sont prévus pour des câbles avec un diamètre
extérieur entre 2,5 mm et 6,5 mm.
Pour la connexion, dénuder la gaine du câble pour libérer les fils intérieurs. Il est recom-
mandé d'étamer les extrémités des fils pour éviter des filaments défaits. Ensuite, passer
les gaines par les presse étoupes et fixer les fils aux positions correspondantes.
Pour terminer, bien serrer les presse étoupes de manière à maintenir l'indice de protection.
Ne pas laisser les presse étoupes ouverts. L'entrée de poussière ou de certaines vapeurs
peuvent endommager le système interne de coussinets et par conséquent l'appareil.
Pour accéder aux connexions électriques, on doit enlever la plaque échelle. Pour cela, faire
glisser vers la gauche sur la rainure jusqu'à ce quelle soit libre.
La numérotation des bornes est la suivante :
Automatisme 2
Automatisme 1
(maximum)
(minimum)
4
Vis de fixation
2
.
