AWHP-2 MIT-IN-2 iSystem
B
2
1
Réglages à effectuer pour ce type d'installation
Paramètres Accès
Niveau installateur
INSTALLATION
Menu #SYSTEME
Niveau installateur
CIRC.B
Menu #SYSTEME
Si E.TEL est utilisé Niveau installateur
Menu #SYSTEME
E.TEL
Niveau installateur
MAX. CIRC. B
Menu #SECONDAIRE LIMITES
16/06/2015 - 7616347-001-06
4.11.14.
SCU
TS + B A
3
A
Z
E
R
T
Y

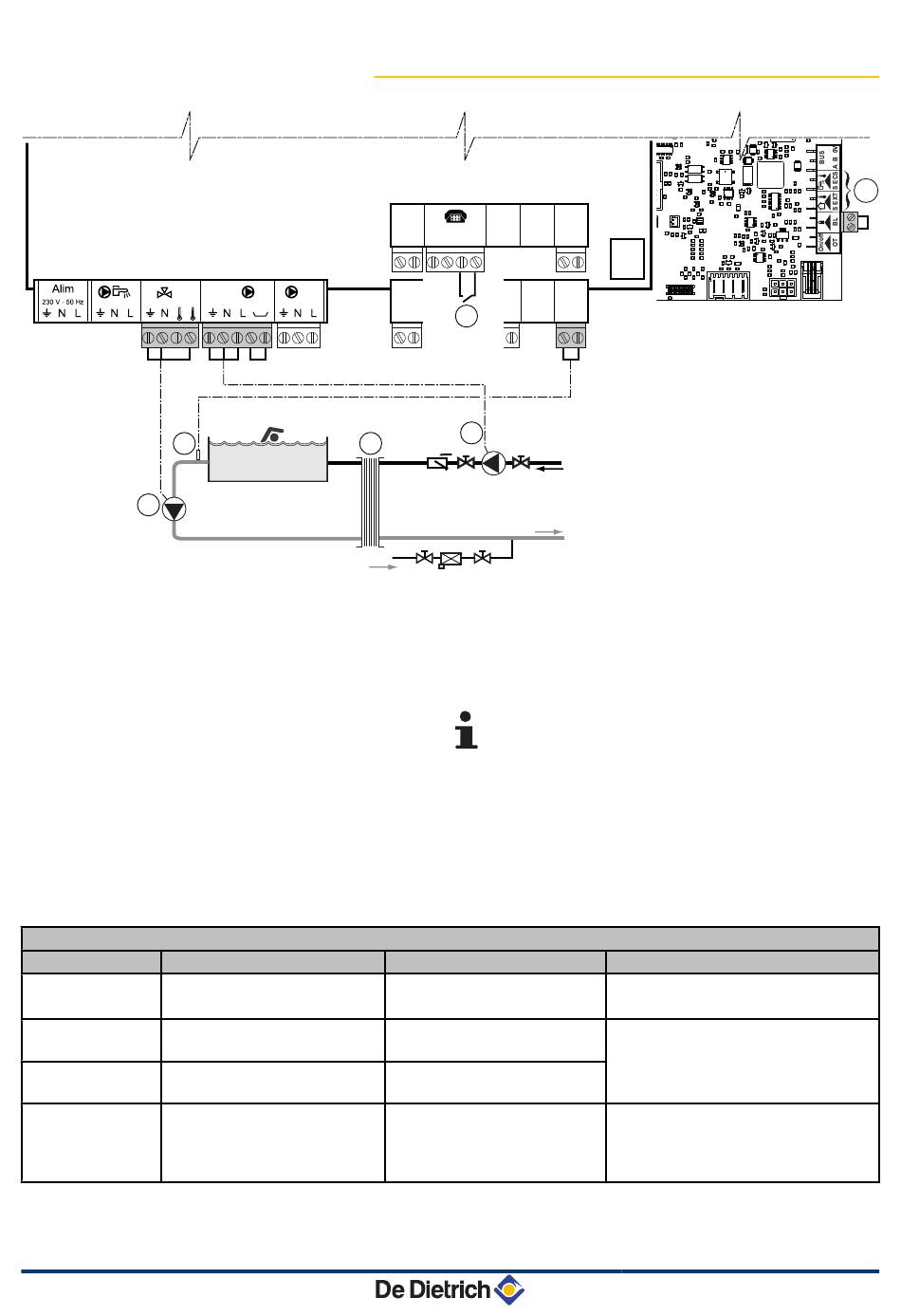

Raccordement d'une piscine
0-10V S AMB C S AMB B S AMB A
+ - 4 3 2 1 2 1 2 1 2 1
S SYST + TA - S ECS S EXT S DEP C S DEP B
2 1 2 1 4 2 1 2 1 2 1 2 1
5
Raccorder la pompe secondaire piscine.
Raccorder la sonde piscine.
Echangeur à plaques.
Commande de coupure de chauffe de la piscine
Lorsque le paramètre E.TEL est réglé sur TOR
B, la piscine n'est plus réchauffée quand le
contact est ouvert (réglage d'usine), seul l'antigel
reste assuré.
Le sens du contact reste réglable par le
paramètre CTC.TEL.
Raccorder la pompe primaire piscine.
Ne rien raccorder sur le bornier.
Réglages à effectuer
ETENDUE
PISCINE
TOR B
Régler la valeur de
MAX.CIRC.B à la température
correspondant aux besoins de
l'échangeur
PCU
M002712-B
Voir
¼ "Afficher les paramètres du mode
étendu", page 90
¼ "Régler les paramètres
spécifiques à l'installation", page 93
¼ "Réglages professionnels", page
106
4. Installation
6
