4.11.5. Emplacement du fusible
Fusible F1 6,3 AT 250 V AC
A
Fusible de rechange
Z

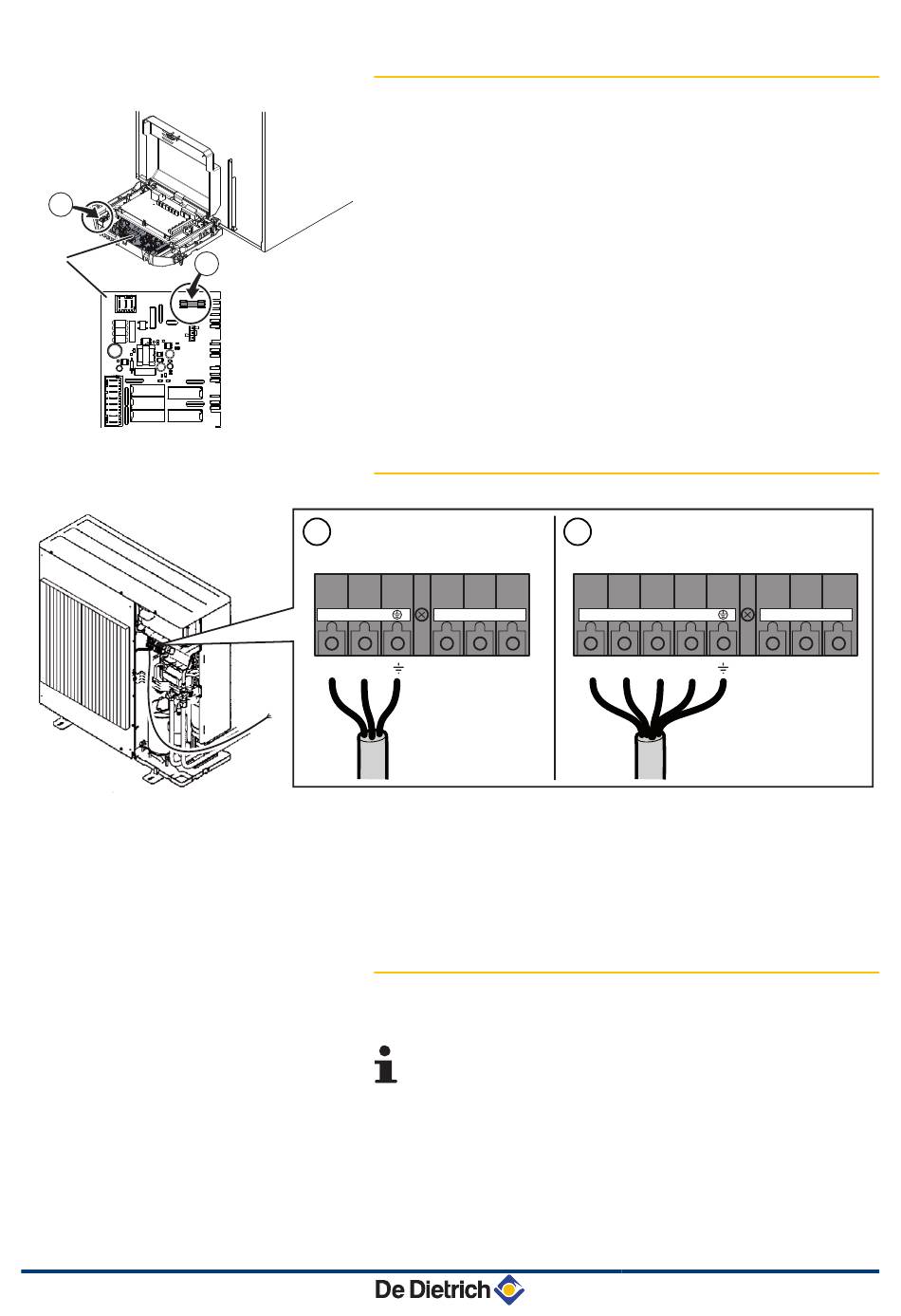

4.11.6. Raccordement du module extérieur
S1 S2 S3
Alimentation monophasée
A
Alimentation triphasée
Z
4.11.7. Raccordement du câble de communication
entre modules intérieur et extérieur
Liaison câble de communication : 3 x 1.5 mm
Câble à fournir par l'installateur.
2
L1 L2 L3 N
L1 L2 L3 N
2
