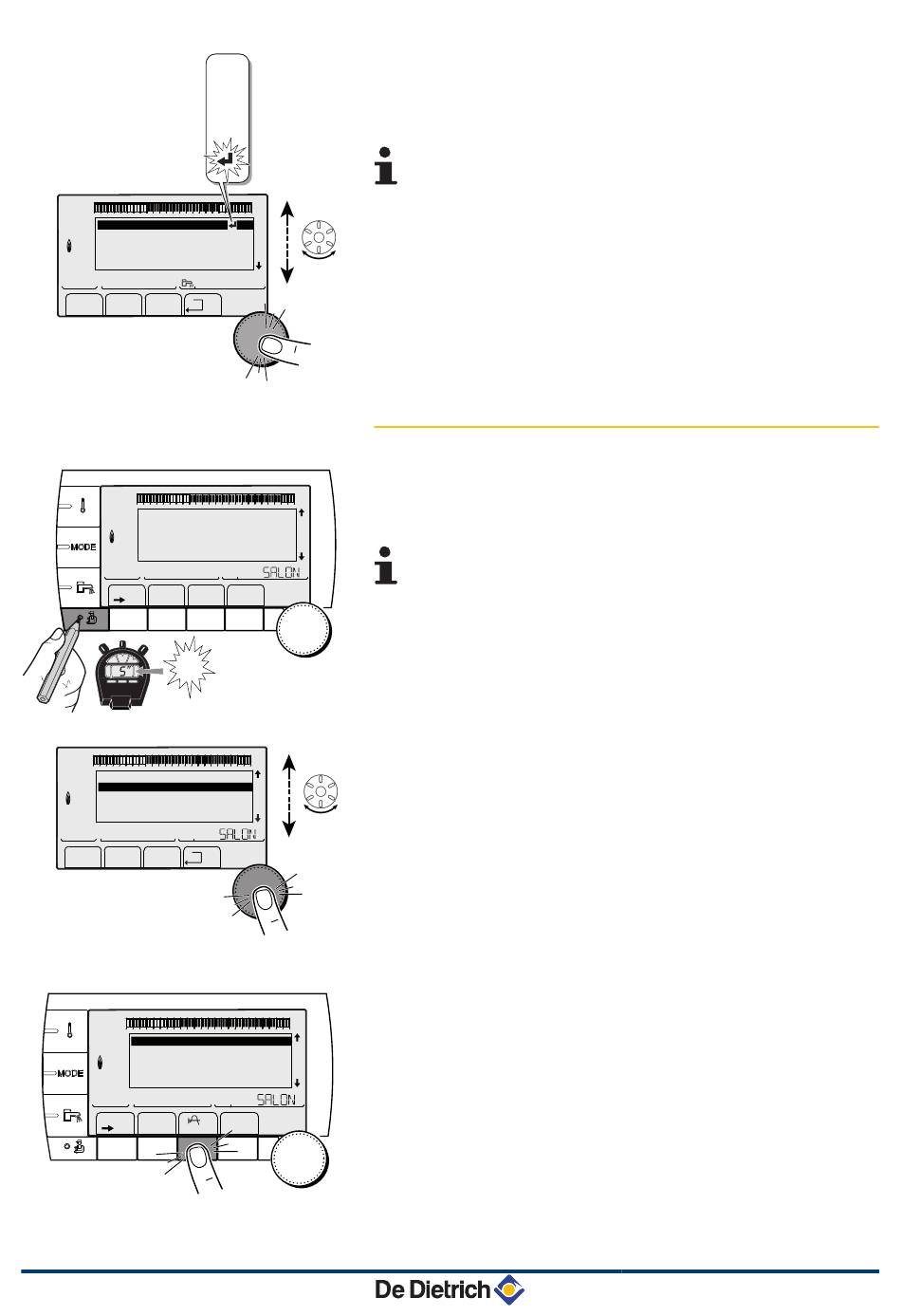

7. Pour valider le nom, appuyer sur le bouton rotatif puis tourner
légèrement le bouton dans le sens inverse des aiguilles d'une
montre. Lorsque le symbole U apparaît, appuyer sur le bouton
rotatif. Le nom est validé.
Si le nom atteint 6 caractères, il est automatiquement
validé en confirmant le dernier caractère.
5.5.7. Régler la courbe de chauffe
1. Accéder au niveau installateur : Appuyer sur la touche - pendant
environ 5 secondes.
2. Sélectionner le menu #SECONDAIRE P.INSTAL.
Tourner le bouton rotatif pour faire défiler les menus
4
ou modifier une valeur.
Appuyer sur le bouton rotatif pour accéder au menu
4
sélectionné ou valider une modification de valeur.
¼ Pour une explication détaillée de la navigation dans
les menus, se référer au chapitre : "Navigation dans les
menus", page 86.
3. Sélectionner le paramètre PENTE CIRC....
4. Pour modifier directement la valeur, tourner le bouton rotatif.
Pour modifier la valeur en visualisant la courbe, appuyer sur la
touche f .
