4. Installation
6
22TR - 27TR
A
9
C
9
40
7
M002207-B
8
M002400-B
B
9
D
9
M002401-G

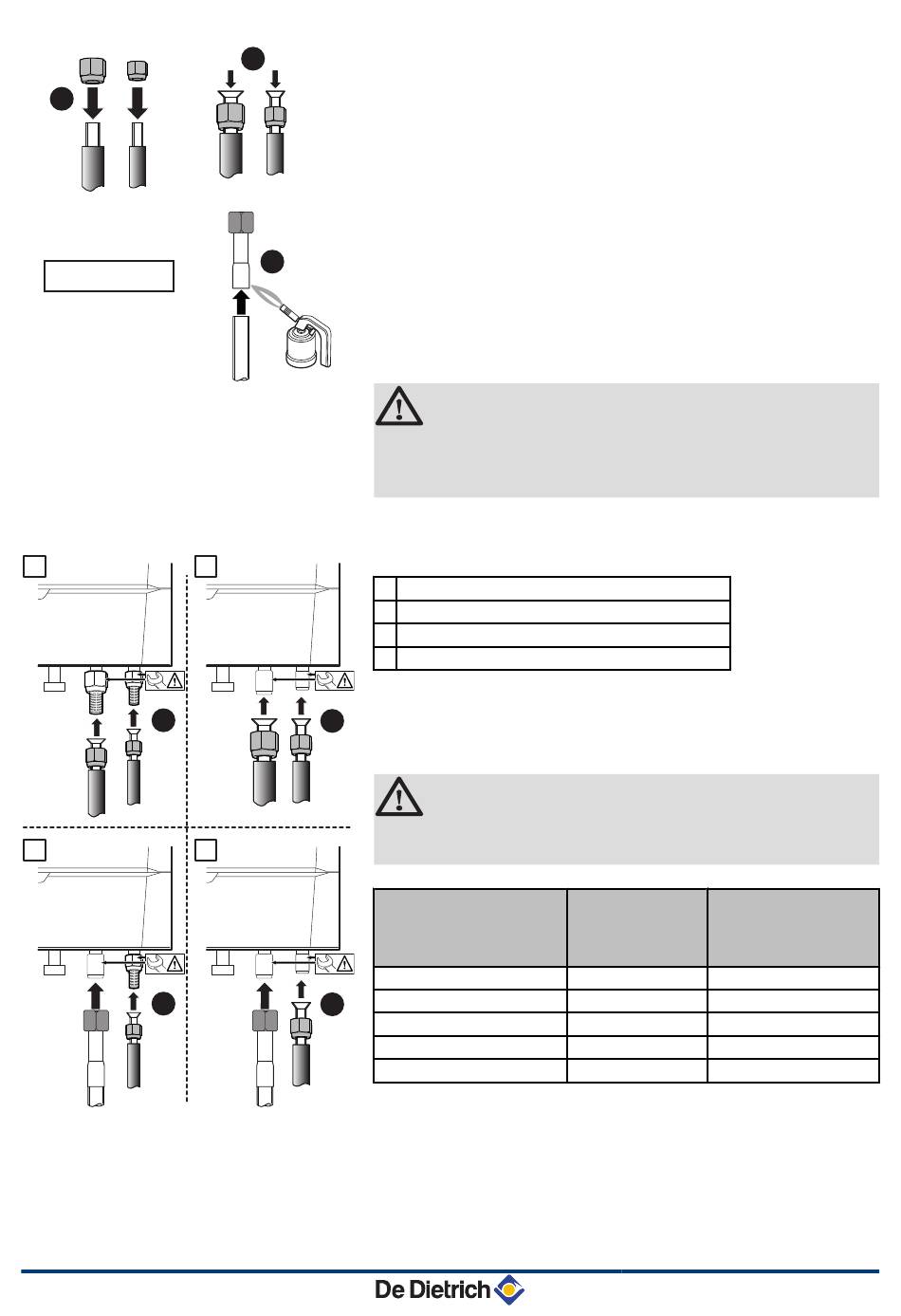

6. Modèles 8 à 16 MR/TR-2et 27 TR
Enfiler les écrous sur les tubes.
Modèles 4 et 6 MR-2et 22 TR
Enfiler les écrous fournis avec les adaptateurs sur les tubes.
7. Dudgeonner les tubes.
8. Modèles 22 et 27 TR
Si la longueur de tubulure est inférieure à 20 m, il est possible
d'utiliser pour le tube gaz du tube recuit de diamètre 3/4" sans
utiliser les adaptateurs à braser.
Utilisation du tube gaz 1" à braser :
Braser le tube gaz 1" sur l'adaptateur à braser en faisant circuler
de l'azote déshydraté pour empêcher l'oxydation à l'intérieur du
tube.
ATTENTION
Ne pas surchauffer le tube, protéger l'isolation et le
module intérieur lors de la brasure.
Utiliser de la brasure forte.
Utilisation du tube gaz 3/4" en couronne :
Enfiler l'écrou sur le tube. Dudgeonner les tubes.
9.
A Uniquement pour les modèles 4 - 6 MR-2
B Pour tous les modèles sauf 8 - 11 - 16 MR/TR-2
C Uniquement pour les modèles 22 TR
D Uniquement pour les modèles 27 TR
Appliquer de l'huile réfrigérante sur les parties dudgeonnées pour
faciliter le serrage et améliorer l'étanchéité.
Raccorder les tuyaux et serrer les écrous avec une clé
dynamométrique.
ATTENTION
Retenir le raccord frigorifique sur le MIT-IN-2 avec une clé
pour ne pas vriller le tube interne.
Diamètre extérieur du
tuyau (mm-pouce)
6.35 - 1/4
9.52 - 3/8
12.7 - 1/2
15.88 - 5/8
19.05 - 3/4
AWHP-2 MIT-IN-2 iSystem
Diamètre Couple de serrage
extérieur du (N.m)
raccord conique
(mm)
17 14 - 18
22 34 - 42
26 49 - 61
29 69 - 82
100 - 120
