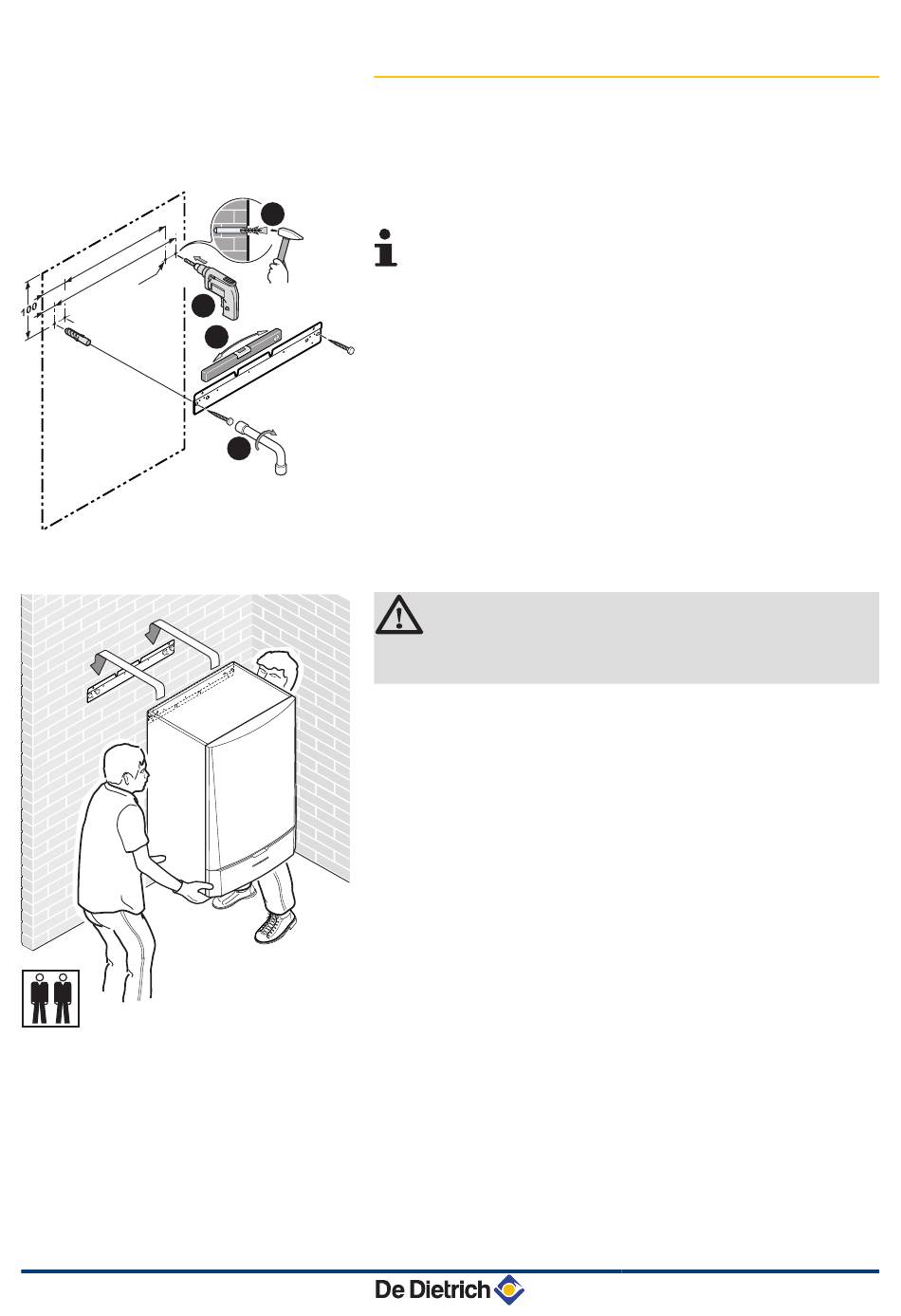

4.5.3. Montage du module intérieur
n Pose du rail de montage
1. Percer 2 trous de Ø 10 mm.
Les trous supplémentaires sont prévus au cas où l'un ou
l'autre des trous de fixation de base ne permettrait pas une
fixation correcte de la cheville.
2. Mettre en place les chevilles.
3. Fixer le rail de montage au mur à l'aide des vis à tête hexagonale
fournies à cet effet. Régler le niveau avec un niveau à bulle.
n Fixation au mur
ATTENTION
Poids (à vide) : 74 kg
Poids d'expédition : 112 kg
1. Présenter le module intérieur au-dessus du rail de montage
jusqu'à venir en butée contre celui-ci.
2. Laisser descendre doucement le module intérieur.
