AWHP-2 MIT-IN-2 iSystem
0 2 4 6 8 10 12 14
NB. ELEMENTS. RESEAU
AJOUTER ESCLAVE
E 1
SUPPRIMER ESCLAVE
2
1
D
2
# F !

% $
AUTO
J I
STD
0 2 4 6 8 10 12 14
AJOUTER ESCLAVE
GENE: 2, 5,
E 1
VM: 29,
2
1
D
2
# F !

% $
AUTO
J
I
STD
0 2 4 6 8 10 12 14
SUPPRIMER ESCLAVE
GENE: 2, 5,
E 1
VM: 29,
2
1
D
2
# F !

% $
AUTO
J
I
STD
0 2 4 6 8 10 12 14
NB. ELEMENTS. RESEAU
GENE: 2, 5,
E 1
VM: 29,
2
1
D
2
# F !

% $
AUTO
J I
STD
16/06/2015 - 7616347-001-06
16 18 20 22 24
4
9
<
C002410-B-01
16 18 20 22 24
4
9
<
C002412-B-01
16 18 20 22 24
4
9
<
C002413-B-01
16 18 20 22 24
4
9
<
C002411-B-01

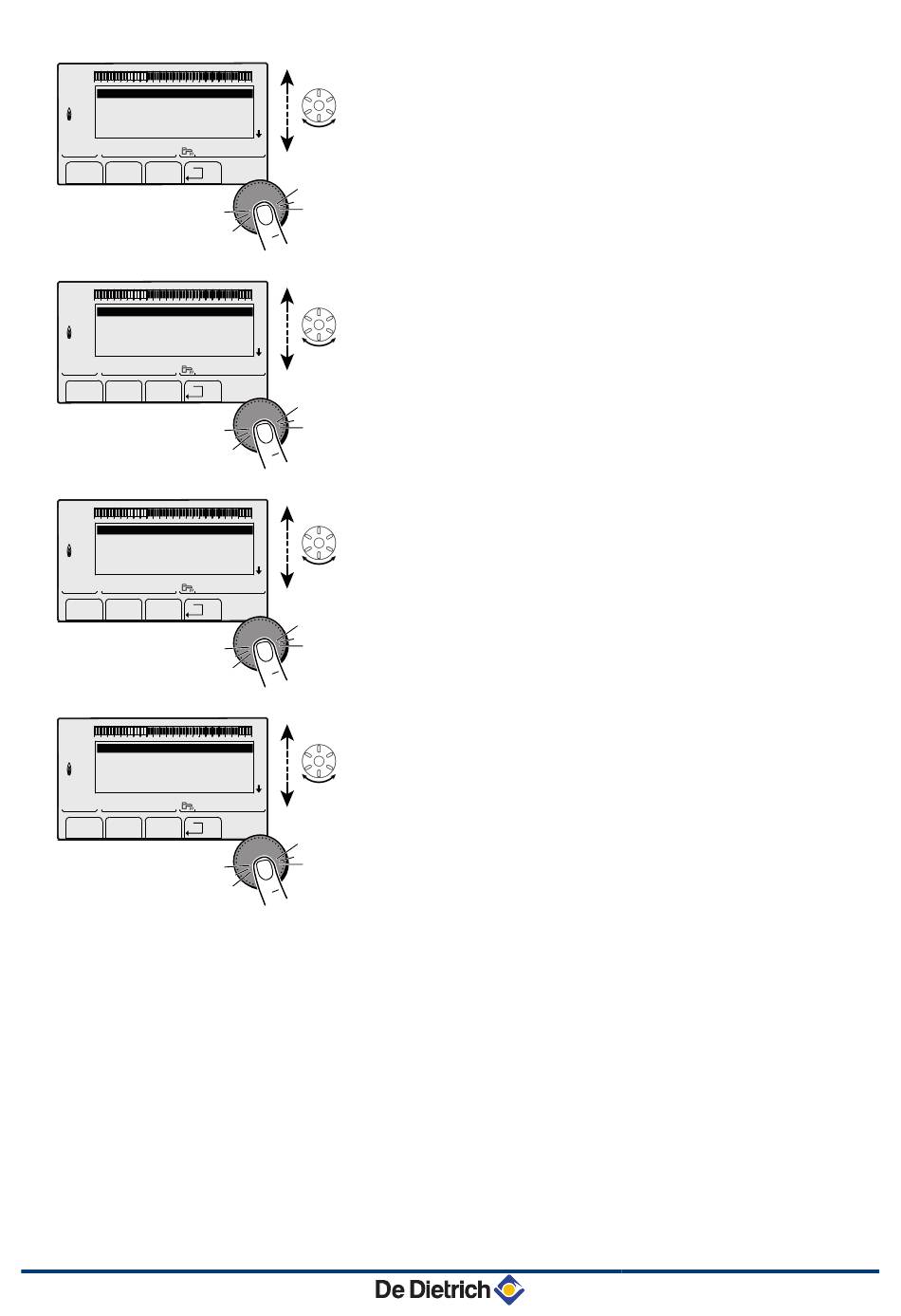

3. Pour ajouter un appareil suiveur au réseau, sélectionner AJOUT
ESCLAVE.
4. L'écran qui s'affiche permet de choisir des numéros de chaudières
suiveuses à ajouter au réseau. Les numéros 2 à 10 sont dédiés
aux générateurs, et les numéros 20 à 39 aux VM iSystem. Tourner
le bouton rotatif pour faire défiler les numéros et appuyer pour
valider le numéro choisi. Appuyer sur j pour retourner à la liste
précédente.
5. Pour supprimer un appareil suiveur du réseau, sélectionner
SUPPRIMER ESCLAVE.
6. L'écran qui s'affiche permet de choisir les numéros de chaudières
suiveuses à supprimer du réseau. Tourner le bouton rotatif pour
faire défiler les numéros et appuyer pour supprimer le numéro
choisi. Appuyer sur j pour retourner à la liste précédente.
7. Sélectionner NB.ELEMENTS.RESEAU. Cet écran résume les
éléments du réseau reconnus par le système. Appuyer sur j pour
retourner à la liste précédente.
n Raccorder des VM iSystem en cascade
Il est possible d'enrôler des VM uniquement en suiveur. Procéder
comme suit :
1. Sélectionner RESEAU VM et appuyer sur le bouton rotatif pour
entrer dans le menu spécifique.
2. L'écran qui s'affiche permet de choisir des numéros des VM
suiveuses à ajouter au réseau. Les numéros 20 à 39 sont dédiés
aux VM. Tourner le bouton rotatif pour faire défiler les numéros et
appuyer pour valider le numéro choisi. Appuyer sur j pour
retourner à la liste précédente.
3. Pour supprimer une VM suiveuse du réseau, sélectionner
SUPPRIMER VM.
5. Mise en service
119
