AWHP-2 MIT-IN-2 iSystem
1
4
2
3
5
1
2
3
6

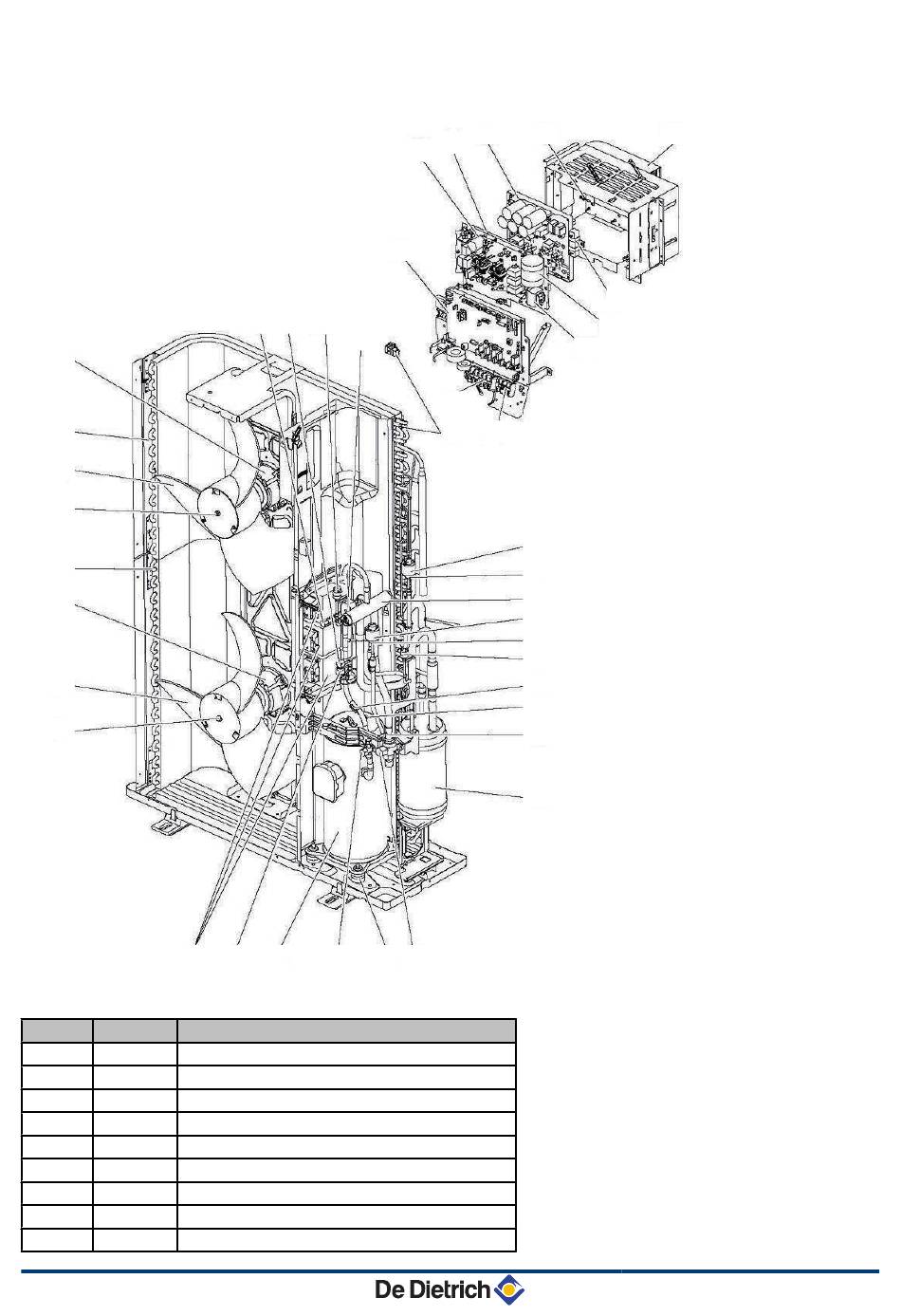

Repères Référence Désignation
1 7614234 Moteur de ventilateur
2 7614236 Hélice du ventilateur
3 7614237 Ecrou de fixation de l'hélice
4 7614297 Batterie de condensation / absorption supérieure
5 7614298 Batterie de condensation / absorption inférieure
6 7614323 Bobine
7 7614248 Sonde haute pression
8 7614330 Compresseur ANB33FNEMT 11TR-2
8 7614332 Compresseur ANB42FNEMT 16TR-2
16/06/2015 - 7616347-001-06
n Partie électrique TR-2
36
25 24 23
22
7 8 9 10
33
32
34
35
26
21 27
20
17
19
18
17
16
15
14
13
12
MW-2000065-1
11
9. Pièces de rechange
31
30
29
28
