Montage
5.6.6 Montage selon
VDI/VDE 3845
Î Voir Fig. 5-23
Î Pièces de montage et accessoires requis :
cf. Tableau 5-10, page 5-52.
Î Respecter les indications mentionnées
dans les tableaux des courses en
page 5-4 !
Le positionneur est monté sur le servomoteur
rotatif à l'aide de deux équerres doubles.
Pour le montage sur un servomoteur rotatif
SAMSON type 3278, monter d'abord
l'adaptateur (5) associé sur l'extrémité libre
de l'arbre du servomoteur rotatif.
Nota
Pour le montage décrit ci-dessous, respecter
impérativement le sens de rotation du servo-
moteur.
1. Enfoncer la plaque de transmission (3)
dans la fente de l'indicateur de position
du servomoteur ou sur l'adaptateur (5).
2. Placer le disque d'accouplement (4) sur la
plaque de transmission (3) avec le côté
plat vers le servomoteur. Lorsque la vanne
est en position fermée, la fente de ce
disque doit coïncider avec le sens de ro-
tation selon la Fig. 5-23.
3. Visser le disque d'accouplement et l'adapta-
teur sur l'arbre du servomoteur à l'aide de
la vis (4.1) et de la rondelle-ressort (4.2).
4. Visser les deux équerres inférieures (10.1)
sur le corps du servomoteur avec le pli
vers l'intérieur ou l'extérieur selon la taille
5-26
du servomoteur. Mettre en place les
équerres supérieures (10) et visser.
5. Monter la plaque de raccordement (6) ou
le bloc manomètres (7) avec les mano-
mètres sur le positionneur, en veillant à ce
que les deux joints toriques soient posi-
tionnés correctement. Pour les servomo-
teurs rotatifs sans ressorts à double effet,
un amplificateur-inverseur est nécessaire
pour le montage sur servomoteur,
cf. chap. 5.6.7.
6. Dévisser et retirer le palpeur standard (2)
sur le levier M (1) du positionneur. Utiliser
le palpeur en métal blanc (Ø 5 mm) du
kit de montage et le visser en posi-
tion 90°.
7. Placer et visser le positionneur sur les
équerres supérieures (10). Le levier (1) et le
palpeur doivent être engagés dans la fente
du disque d'accouplement (4) en tenant
compte du sens de rotation du servomoteur
1
2
3

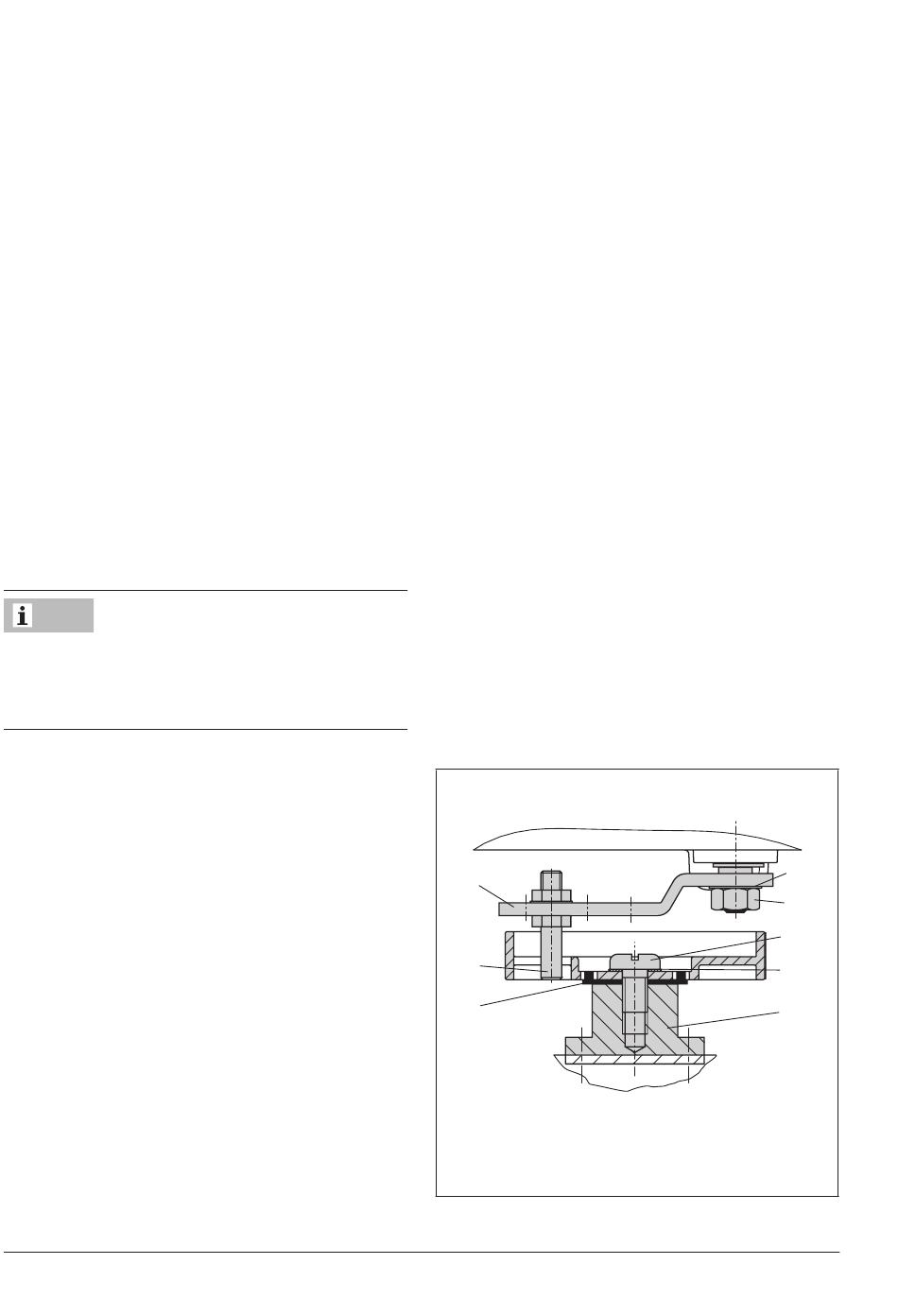

Fig. 5-22: Montage du disque d'accouplement
sur un servomoteur type 3278
1.2
1.1
4.1
4.2
5
