5.5 Montage d'une restriction
de débit
SAMSON recommande d'utiliser une restric-
tion de débit
− pour les servomoteurs linéaires avec un
temps de course < 1 s (par ex. avec une
surface < 240 cm²) ;
− pour les servomoteurs rotatifs d'un vo-
lume inférieur à 300 cm³.
Montage direct de la restriction sur le bloc
de raccordement (cf. Fig. 5-6)
Î Réf. 100041955
1. Graisser légèrement le joint torique sur
la sortie de pression de commande (Out-
put).
2. Enfoncer jusqu'en butée la restriction de
débit (1) en appuyant légèrement et en
tournant (par ex. à l'aide d'une clé hexa-
gonale) dans le tube de la sortie de pres-
sion de commande (Output) sur le bloc
de raccordement.
3. Placer le bloc de raccordement (2) sur le
positionneur et l'arcade du servomoteur,
puis le fixer à l'aide d'une vis.
Restriction sur la plaque de raccordement/
le bloc manomètres (cf. Fig. 5-7)
Î Réf. 100041162
1. Sur la plaque de raccordement (3) / bloc
manomètre, remplacer le joint torique
existant de la sortie de pression de com-
mande (Output), par la restriction de dé-
bit (1).
2. Monter la plaque de raccordement (3)/le
bloc manomètres sur le positionneur à
l'aide de vis et de rondelles élastiques.
EB 8484-3 FR

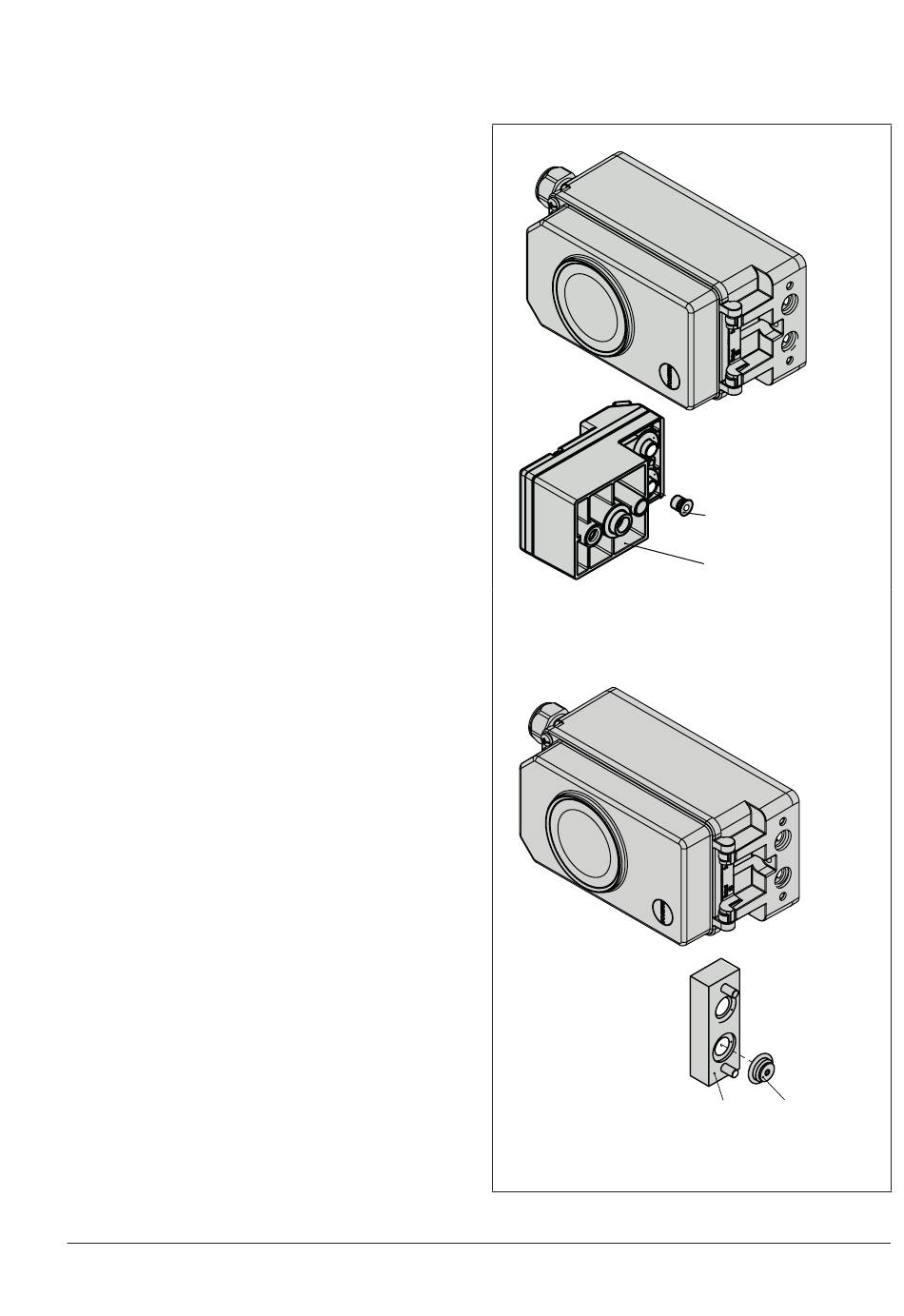

Fig. 5-6: Montage de la restriction de débit (1)
sur le bloc de raccordement (2)
Fig. 5-7: Montage de la restriction de débit (1)
sur la plaque de raccordement (3)
Montage
1
2
3 1
