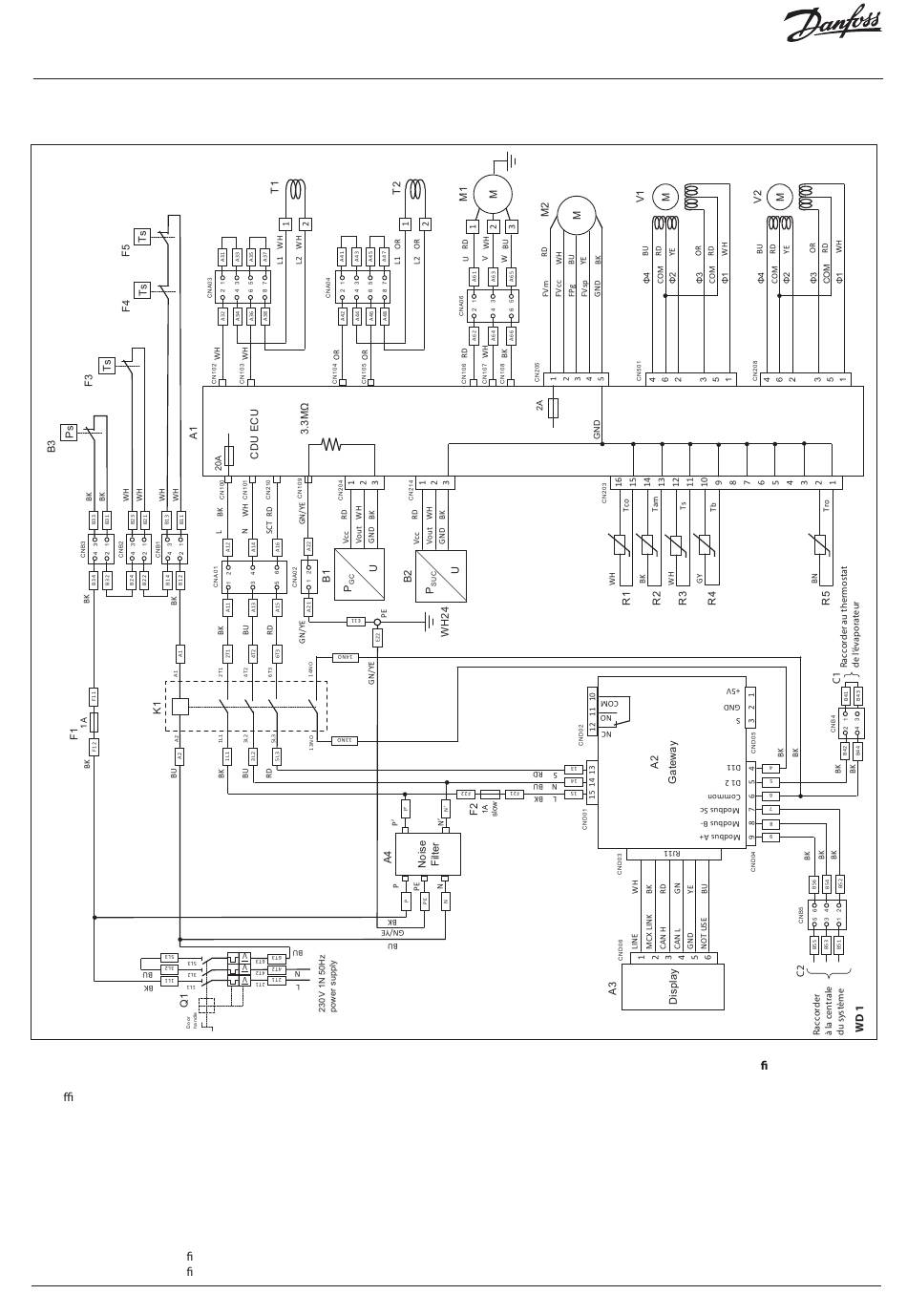

Schéma électrique
OP-MPAM005COP04G
Ｘ
Ｘ
Ｘ
Légende
A1 : Contrôleur du groupe de condensation
A2 : Passerelle CDU
A3 : A cheur
A4 : Filtre CEM
B1 : Sonde haute pression
B2 : Sonde basse pression
B3 : Pressostat haute pression
C1 : Raccorder au thermostat de l'évaporateur
C2 : Raccorder à la centrale du système
F1 : Fusible (circuit de sécurité)
F2 : Fusible (Gateway)
F3 : Thermostat de sécurité (compresseur)
F4 : Thermostat de securité ( ltre T1)
F5 : Thermostat de securité ( ltre T2)
© Danfoss | Climate Solutions | 2022.12
K1 : Contacteur
M1 : Compresseur
M2 : Moteur de ventilateur
Q1 : Interrupteur principal
R1 : Thermistance temp. de refoulement
R2 : Thermistance temp. ambiante
R3 : Thermistance temp. d'aspiration
R4 : Thermistance temp. d'entrée du réservoir
R5 : Thermistance temp. sortie réfrigérant
T1 : Filtre 1
T2 : Filtre 2
V1 : Vanne de régulation (principale)
V2 : Vanne de régulation (bypass)
Couleurs de l
BK : noir
BU : bleu
BN : marron
GN : vert
GY : gris
OR : orange
RD : rouge
YE : jaune
WH : blanc
AN399635986435fr-000202 | 7
