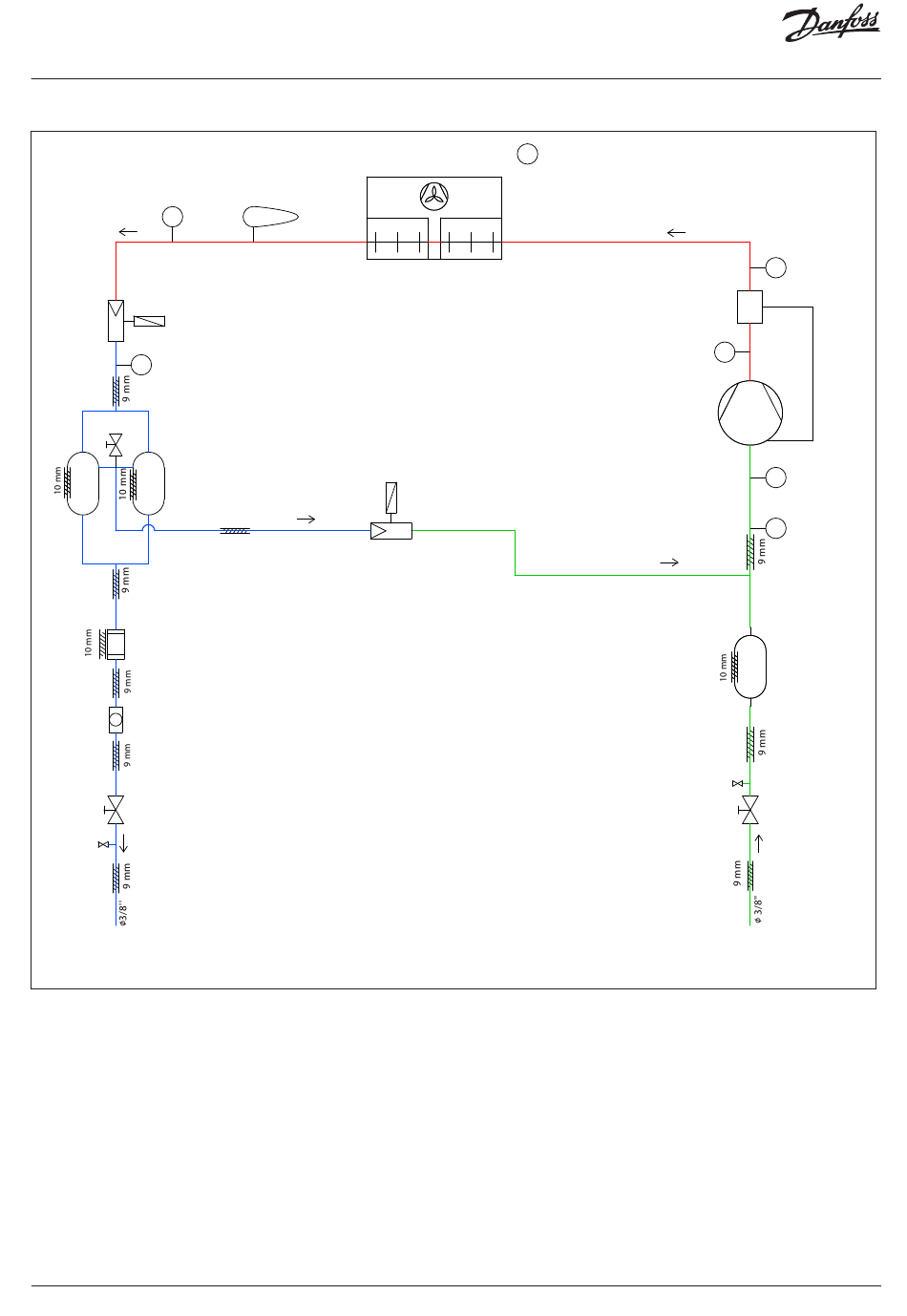

PID (schéma du circuit)
B1 (PT1)
PT
V1
ND-11R
TT
R4 (TT4)
PRV
RIC
RIC
LF
DMT 083s
023Z8409
SG
SV1
009L7582
SV
LL
ODS 3/8''
Légende
ACC – Bouteille anti-coup de liquide vol. 2,5 l
PS 80 bar PED cat 1
B1 – Sonde haute pression
B2 – Sonde basse pression
B3 – Pressostat haute pression
CP – Compresseur Scroll alimenté par
variateur avec séparateur d'huile,
volume d'aspiration du compresseur
1,2 L PS 80 PED cat 1
CPOS – Séparateur d'huile intégré
au compresseur
R1 – Sonde de température de refoulement
R2 – Sonde de température ambiante
R3 – Sonde de température d'aspiration
6 | AN399635986435fr-000202
PS: 140 bar
R5 (TT5)
TT
GC1
V2
9 mm
ND-12R
Receiver valve control
Pression réservoir régulée
receiver pressure
par vanne bypass
R4 – Sonde de température d'entrée
du réservoir
R5 – Sonde de température de sortie
du gascooler
V1 – Vanne de régulation (principal)
Pression gascooler régulée par
vanne haute pression
V2 – Vanne by-pass
Pression réservoir régulée par
vanne bypass
PRV – Soupape de sécurité
GC1 – Gascooler MCHE 1
GC2 – Gasccoler MCHE 2
LF – Filtre déshydrateur
LL – Ligne liquide
TT R2 (TT2)
Vol 0.27 L
PS 140 bar
PED a4p3
GC2
∅ 3/8''
PRV – Soupape de sécurité sur le réservoir
RIC – Réservoir vol 2,5 l PS 80 bar PED cat I
SG – Voyant liquide avec indicateur d'humidité
SL – Ligne d'aspiration
SV – Raccord Schrader
SV1 – Vanne d'isolement GBCH 1 (ligne liquide)
SV2 – Vanne d'isolement GBCH 2
Conduite rouge – Conduite haute pression
Conduite bleue – Ligne liquide
Conduite verte – Ligne d'aspiration
Conduite noire – Ligne retour d'huile
∅ 3/8''
PS
B3 (PS 1)
CPOS
TT
R1 (TT1)
CP
TT
R3 (TT3)
PT B2 (PT 2)
Vol 2.5 L
ACC
PS 80 bar
PED cat I
SV
SV2
009L7582
SL
ODS 3/8''
Pset = 80 bar
(ligne d'aspiration)
