Instructions

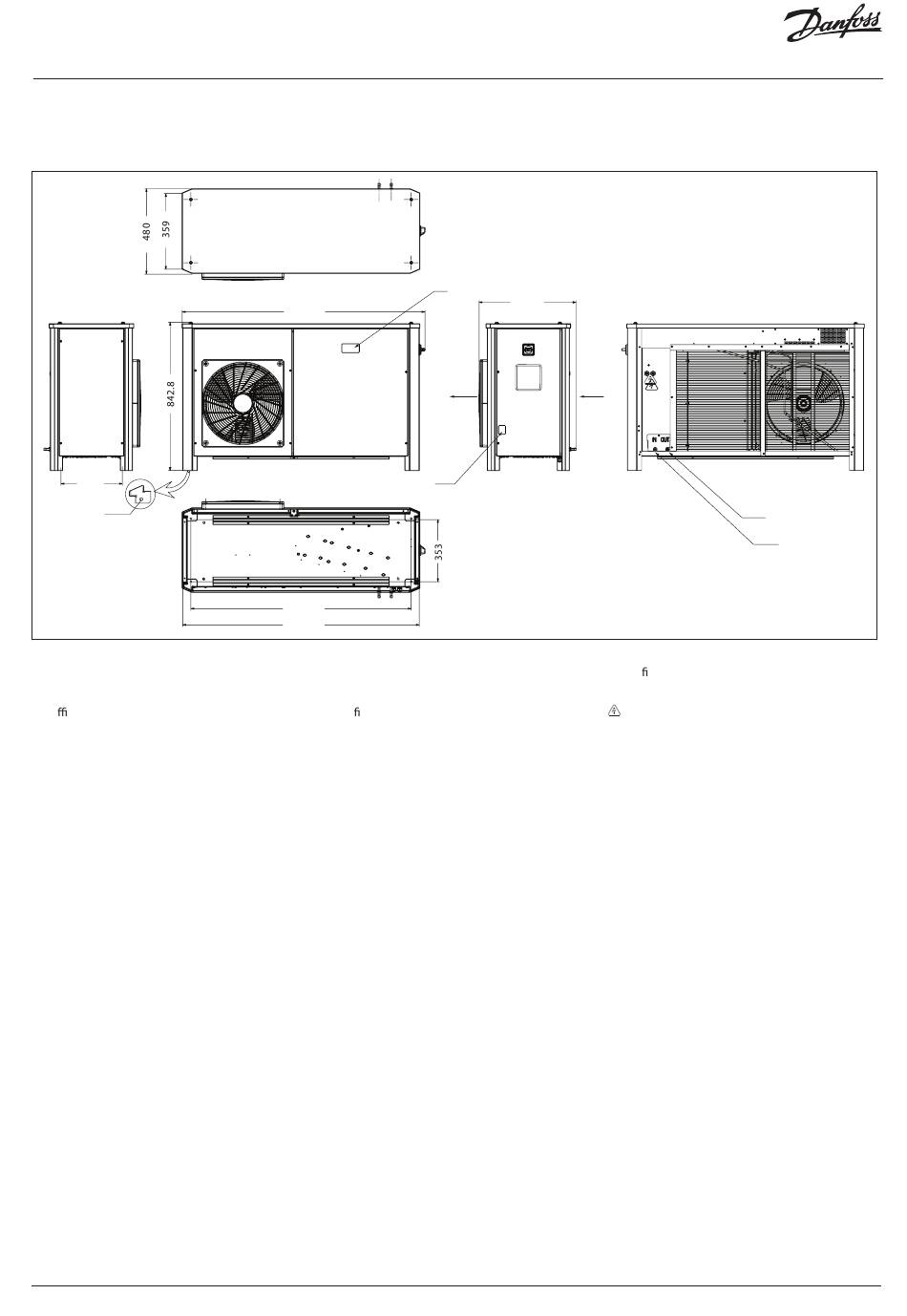

Dessin d'encombrement et schéma du circuit
OP-MPAM005COP04G
359
A
Légende
A Trou Ø12 pour montage
B Voyant liquide
C A chage du régulateur
© Danfoss | Climate Solutions | 2022.12
C
1379.3
B
1252.2
1350
D Entrée d'air
E Sortie d'air
F Ori ce de liquide
550.5
H
E
D
G Ori ce d'aspiration
H Plaque signalétique
Câbles électriques
Remarque : toutes les dimensions sont en mm
F
G
AN399635986435fr-000202 | 5
