Instructions d'installation

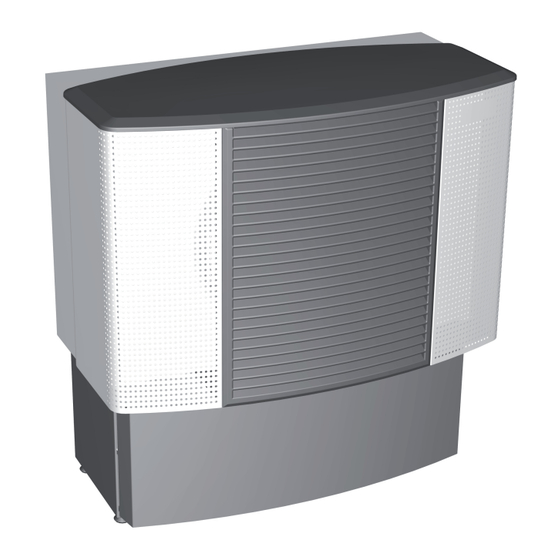

Unité extérieure
Sommaire
1 Installation de l'unité extérieure . . . . . . . . . . . . . . . . . . . . . .2
1.1 Vérification du contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . .2
1.2 Assemblage du socle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1.3 Préparation de l'unité extérieure . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1.4 Montage de l'unité extérieure sur le socle . . . . . . . . . . . . . . . . . . . .3
1.5 Montage de la face avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
1.6 Montage du couvercle et de la plaque . . . . . . . . . . . . . . . . . . . . . . .4
1.7 Montage de la sonde du dégivreur . . . . . . . . . . . . . . . . . . . . . . . . . .6
DHP-A, DHP-AL
VMBMF304
Publicité
Manuels Connexes pour Danfoss DHP-A
Sommaire des Matières pour Danfoss DHP-A
- Page 1 Instructions d’installation Unité extérieure DHP-A, DHP-AL Sommaire 1 Installation de l’unité extérieure . . . . . . . . . . . . . . . . . . . . . .2 1.1 Vérification du contenu de la livraison .
- Page 2 Installation de l’unité extérieure L’installation de l’unité extérieure requiert l’intervention de deux personnes. 1 .1 Vérification du contenu de la livraison L’unité extérieure est livrée en trois éléments: • l’unité extérieur, sur palette en bois • une boîte contenant le socle, les pieds réglables et toutes les vis nécessaires • une boîte contenant les couvercles Outillage requis pour l’installation et le montage: • Clé...
- Page 3 1 .4 Montage de l’unité extérieure sur le socle 7. Poser l’unité sur le socle. Figure 2: Poser l’unité extérieure sur le socle . 8. Visser l’unité extérieure sur le socle à l’aide des 4 vis M6x20. Si nécessaire, bouger légèrement le socle pour aligner les trous de vis.
- Page 4 14. Fixer le bord supérieur de la face avant. Utiliser trois vis M6x15 torx TX25. Figure 3: Fixer la face avant . 15. Retirer les protections des quatre coins du panneau avant. Figure 4: . 1 .6 Montage du couvercle et de la plaque 16.
- Page 5 17. Fixer le couvercle en serrant une vis à tête cruciforme de chaque côté. Si les trous du couvercle ne correspondent pas à ceux des panneaux latéraux, il peut être nécessaire de percer de nouveaux trous de Ø 3 mm: Marquer l’emplacement des nouveaux trous.
- Page 6 1 .7 Montage de la sonde du dégivreur Figure 8: Accrocher la sonde du dégivreur . 18. Faire pivoter le support de la sonde du dégivreur dans le trou situé au dos de l’unité extérieure jusqu’à l’accrocher sur le bord. 19.
