Raccordements en mode de
fonctionnement DMX

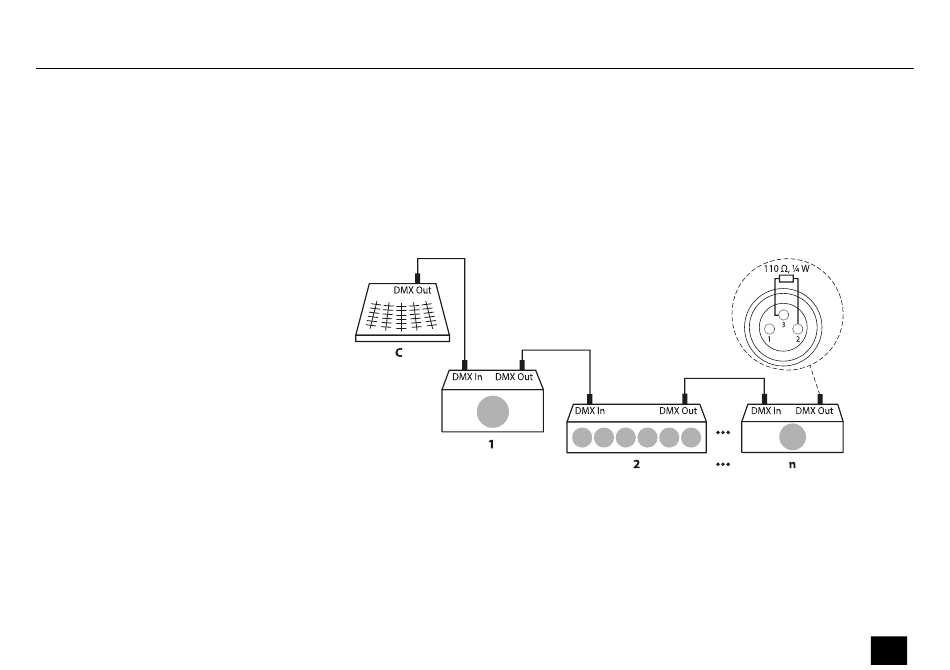

Raccordez l'entrée DMX de l'appareil avec la sortie DMX d'un contrôleur DMX ou d'un autre
appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du deuxième appareil, et
ainsi de suite, afin d'obtenir un branchement en série.
La chaîne ainsi formée peut comporter jusqu'à 30 appareils DMX. Vérifiez le raccordement de
la sortie du dernier appareil à une résistance (110 Ω, ¼ W).
Lorsque l'appareil est en mode DMX, un point est allumé en premier lieu de l'écran actif. Si ce
n'est pas le cas, aucun signal DMX valide n'est reçu.
Installation et mise en service
Magic Cube 3D
Panneau d'effets
19
