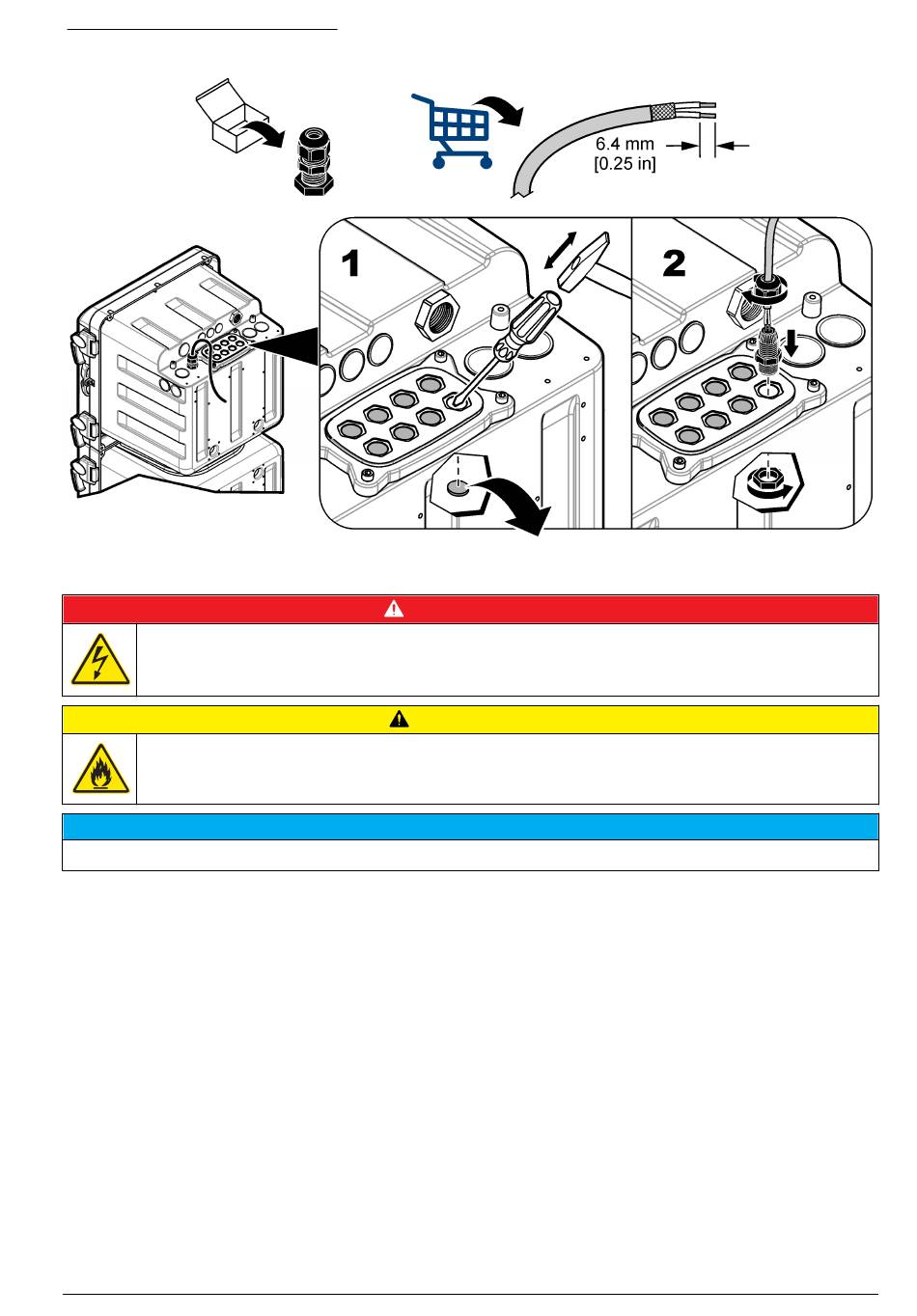

Εικόνα 14 Σύνδεση συσκευών
Σύνδεση στα ρελέ
Κίνδυνος ηλεκτροπληξίας. Μη συνδυάζετε υψηλή και χαμηλή τάση. Βεβαιωθείτε ότι οι συνδέσεις των
ρελέ είναι όλες εναλλασσόμενου ρεύματος υψηλής τάσης ή συνεχούς ρεύματος χαμηλής τάσης.
Κίνδυνος πυρκαγιάς. Τα φορτία των ρελέ πρέπει να είναι ωμικά. Περιορίζετε πάντοτε το ρεύμα στα
ρελέ με μια εξωτερική ασφάλεια ή ένα διακόπτη. Τηρείτε τις ονομαστικές τιμές ρελέ στην ενότητα
Προδιαγραφές.
Δεν συνιστάται η χρήση καλωδίου διατομής μικρότερης από 1,0 mm
Ο αναλυτής περιέχει ρελέ για συναγερμούς συγκέντρωσης δείγματος (x 2), για προειδοποίηση από
το σύστημα του αναλυτή και για διακοπή λειτουργίας του συστήματος του αναλυτή. Ανατρέξτε στην
Επισκόπηση συνδέσεων καλωδιώσεων
κανονικά ανοιχτή επαφή, COM = κοινή γραμμή, NC = κανονικά κλειστή επαφή).
Σύνδεση στις εξόδους 4–20 mA
Για τις συνδέσεις εξόδου 4–20 mA χρησιμοποιήστε θωρακισμένο καλώδιο συνεστραμμένου ζεύγους.
Συνδέστε τη θωράκιση στο άκρο του αναλυτή όπου βρίσκεται η διάταξη εγγραφής. Μην συνδέσετε τη
θωράκιση και στα δύο άκρα του καλωδίου. Η χρήση μη θωρακισμένου καλωδίου ενδέχεται να
προκαλέσει την εκπομπή ραδιοσυχνοτήτων ή επίπεδα ευαισθησίας υψηλότερα από τα
επιτρεπόμενα.
Ανατρέξτε στην
Επισκόπηση συνδέσεων καλωδιώσεων
συσκευής. Ανατρέξτε στην
σύνθετης αντίστασης του φορτίου.
Σημείωση: Οι έξοδοι 4-20 mA δεν μπορούν να χρησιμοποιηθούν για την παροχή ρεύματος σε πομπό με ασύρματη
σύνδεση (τροφοδοσία βρόχου).
Κ Ι Ν Δ Υ Ν Ο Σ
Π Ρ Ο Σ Ο Χ Η
Ε Ι Δ Ο Π Ο Ι Η Σ Η
στη σελίδα 445 για τη σύνδεση μιας συσκευής (NO =
Προδιαγραφές
στη σελίδα 453 για τις προδιαγραφές καλωδίωσης και
2
(18 AWG).
στη σελίδα 445 για τη σύνδεση της
Ελληνικά 449
