Mise en service
7.3 Informations relatives au fonctionnement
7.3.4 Barrettes de mémoire SIMATIC S5
Traitement des barrettes de mémoire SIMATIC S5
Avec l'interface Memory Card, vous pouvez lire et programmer des barrettes d'extension de
mémoire SIMATIC S5 (EPROM ou EEPROM). Utilisez pour cela l'adaptateur S5 pour
barrettes d'extension de mémoire S5 fourni à la livraison avec les licences intégrales STEP
5. L'adaptateur S5 est composé d'un connecteur Memory Card avec une interface pour le
branchement des barrettes d'extension de mémoire S5. Vous trouverez des informations sur
la commande du logiciel de programmation dans le manuel STEP 5.

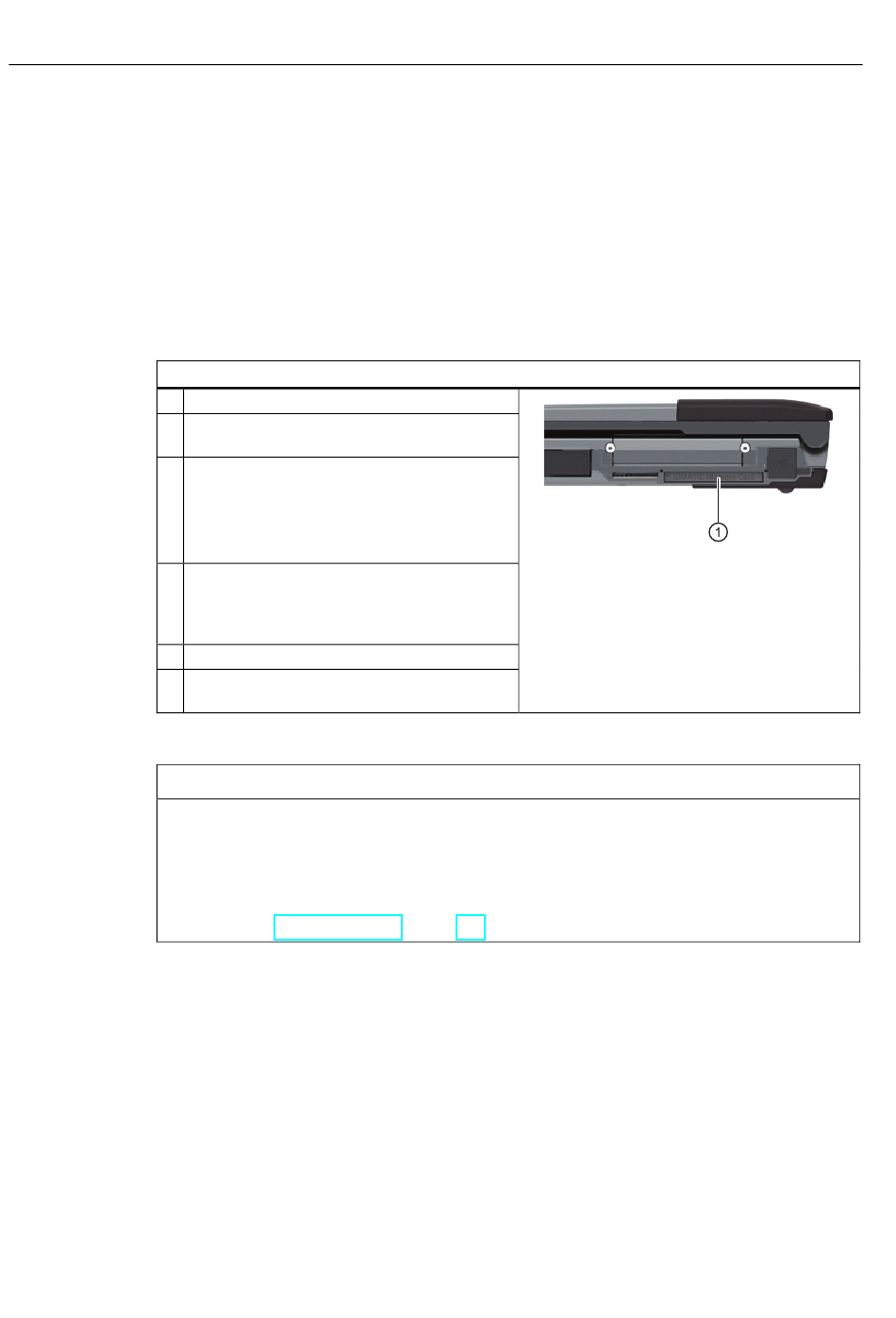

Etapes d'utilisation des barrettes d'extension de mémoire S5.
1
2
3
4
5
6
IMPORTANT
Ne pas enficher ou retirer le module pendant le traitement
Si vous enfichez ou retirez la barrette pendant le traitement, cela risque de l'endommager.
Tant que l'indicateur de fonctionnement de la programmation est allumé, il ne faut pas
retirer la barrette d'extension de mémoire S5.
Respectez les Directives CSDE (Page 117).
46
Mettez le PG en marche.
Sous le logiciel STEP 5, démarrez la fonction
Gestion > Traitement EPROM.
Enfichez l'adaptateur S5 sur l'interface de carte
mémoire (en fonction de l'équipement)
prenant soin de placer la plaque signalétique
vers le haut, puis enfichez la barrette
d'extension de mémoire S5.
Utilisez les fonctions EPROM du logiciel
STEP 5 pour lire, programmer ou supprimer
(EEPROM uniquement) la barrette d'extension
de mémoire S5.
Retirez la barrette d'extension de mémoire S5.
Terminez les fonctions EPROM du logiciel
STEP 5.
①
en
Instructions de service, 10/2012, A5E31347321-AA
SIMATIC Field PG M4
