Manuel d'utilisation BLUEBIRD CL SP III
4.6

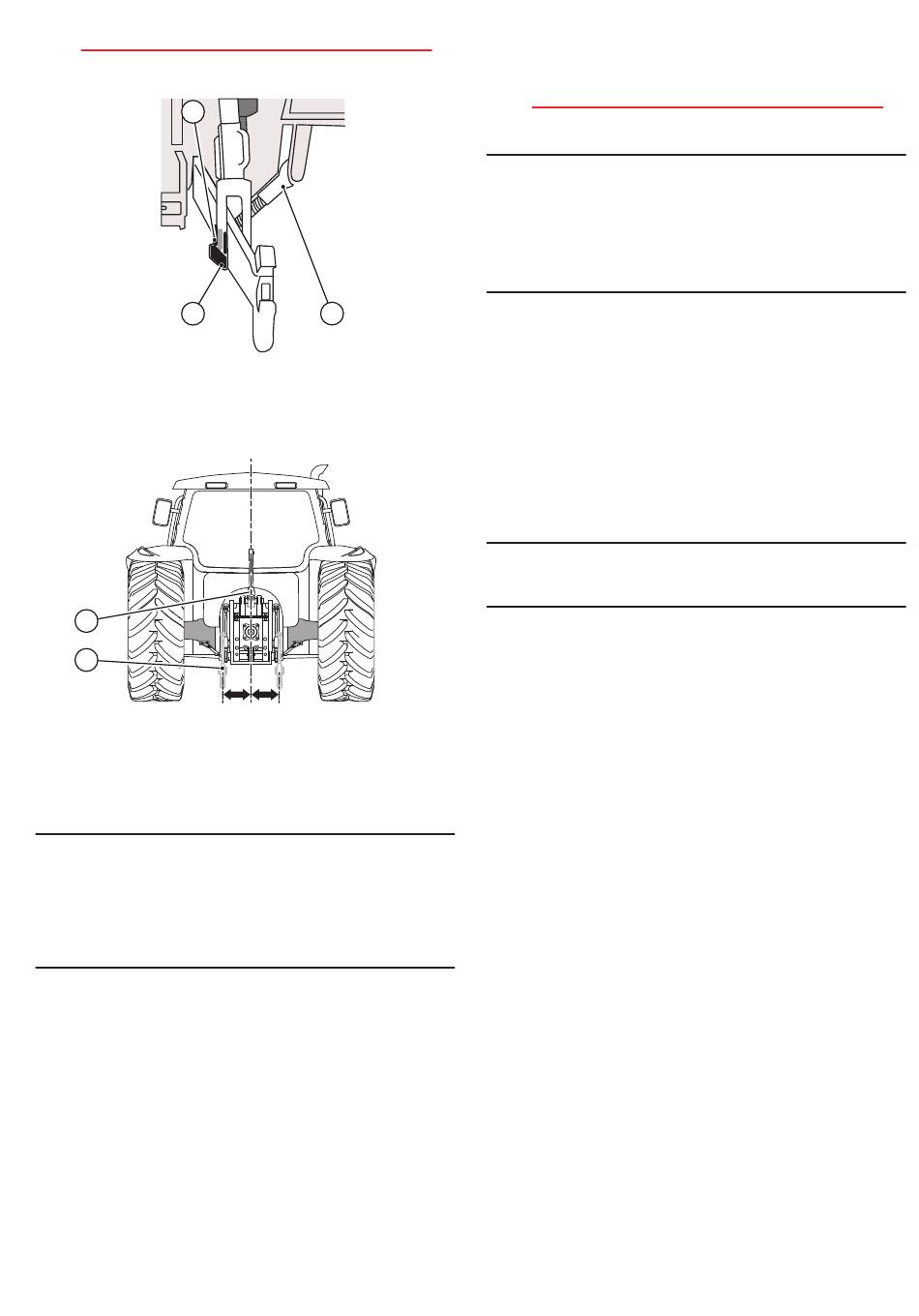

Position des stabilisateurs
2
1
Légende
1
Jeu fonctionnel
2
Axes
3
Tirant
2
1
Légende
1
Stabilisateur
2
Axe
Assurez-vous que la distance des stabilisateurs (Rep.1) soit
i
égale par rapport à l'axe (Rep.2) du tracteur.
IMPORTANT :
Graissez et dérouillez les boulons et filetages des
stabilisateurs (tirants ou cales) avant que la machine
ne soit attelée au tracteur. Les axes horizontaux
(Rep.3) des chandelles doivent être en position
fixe pour éviter tout jeu inutile ou tout-à-coup
potentiellement dangereux.
RA_MA_TI_BLUEBIRD_CL_SPIII_1804_FR - 04/18
3
=
=
5 Attelage et dételage
a
5.1
Attelage de la machine au tracteur
ATTENTION :
Assurez-vous que l'attelage n'entraîne :
- Ni surcharge :
Respectez la charge maximale admissible aux points
d'attelage.
- Ni mauvaise répartition des charges :
Lestez l'avant du tracteur (voir § 4.3).
5.1.1
Tracteur équipé de bras de traction (ou barre
oscillante)
- Retirez la broche en ôtant la goupille de sûreté.
- Reculez le tracteur et insérez l'anneau d'accrochage de la
machine dans la chape.
- Insérez la broche et bloquez-la avec la goupille de sûreté.
5.1.2
Tracteur équipé de bras de relevage avec
i
rotules fixes
IMPORTANT :
Vérifiez la correspondance entre les diamètres des
rotules (côté tracteur) et les broches de la machine.
- Retirez les broches de la machine en ôtant les goupilles de
sûreté.
- Reculez le tracteur et alignez les rotules des bras inférieurs
d'attelage et les trous de la machine.
- Insérez les broches et bloquez-les avec les goupilles de
sûreté.
- Si les trous sont difficiles à aligner : dégagez les bras
télescopiques (voir manuel d'utilisation du tracteur), une
fois les broches en position et bloquées, reculez afin
que les bras télescopiques retrouvent leur place et se
verrouillent à nouveau. Vérifiez le ré-enclenchement du
mécanisme.
5.1.3
Tracteur équipé de bras de relevage avec
rotules amovibles
- Retirez les broches d'attelage de la machine en ôtant les
goupilles de sûreté.
- Retirez les rotules amovibles des mâchoires d'attelage
rapide des bras inférieurs du tracteur.
- Vérifiez la correspondance entre les diamètres des rotules
et celui des broches.
- Insérez les rotules sur les broches. Remettre les broches
sur la machine, ne pas oublier les goupilles de sûreté.
- Reculez le tracteur jusqu'à ce que les mâchoires d'attelage
rapide des bras inférieurs passent sous les broches
(munies des rotules) de la machine.
- Relevez le relevage jusqu'à ce que les mâchoires
s'emboîtent autour des rotules.
- 21 -
