Manuel d'utilisation BLUEBIRD CL SP III
3.4

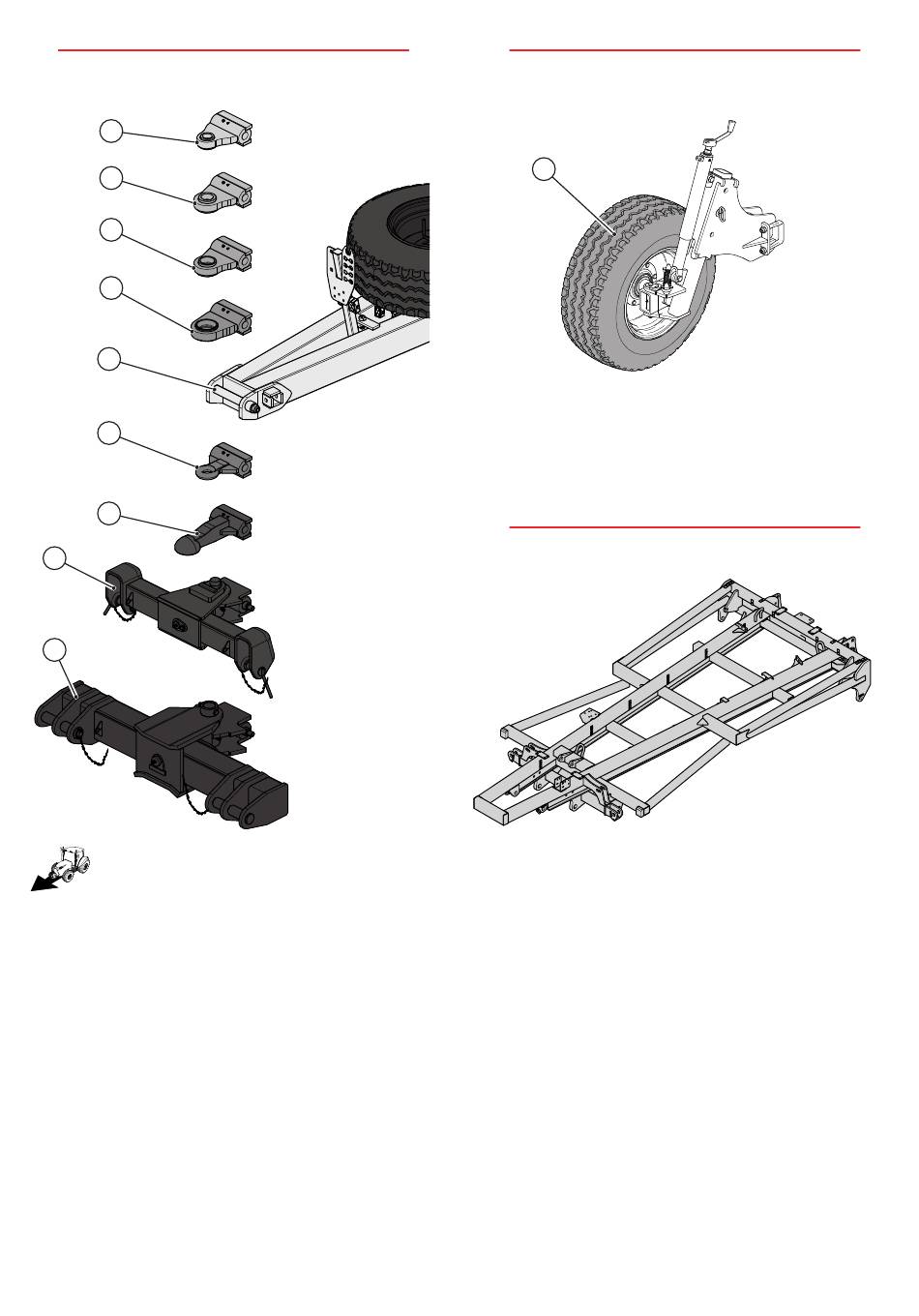

L'attelage (suivant configuration)
1
2
3
4
5
6
7
8
9
Légende
1
Attelage anneau double cône appui sphérique CAT II
2
Attelage anneau double cône appui sphérique CAT III
3
Attelage anneau double cône appui sphérique CAT IV
4
Attelage anneau double cône appui sphérique CAT V
(broche Ø70 mm)
5
Fleche d'attelage
6
Attelage anneau (Ø45 mm)
7
Attelage type Scharmüller
8
Attelage sur bras
9
Attelage sur bras
L'attelage permet d'atteler et de dételer la machine en toute
sécurité, depuis le poste de pilotage. Il autorise un grand
rayon de braquage ce qui facilite les manœuvres avec la
machine attelée.
Pour tout déplacement sur voie publique, respecter la
hauteur d'attelage spécifiée dans la notice d'instructions et
bloquer le relevage.
Pour les différents modèles, consultez votre concessionnaire.
- 12 -
3.5
Roue de jauge avant
semi-directionnelle
1
Légende
1
Roue de jauge semi-directionnelle
Les roues de jauge (Rep.1) permettent le réglage du maintien
des châssis latéraux.
Les roues assurent ainsi sur le sol un appui constant
permettant un meilleur travail des dents.
3.6
Le châssis
Un châssis robuste et solide composé :
∙ Cinq poutres 100 x 100 mm.
∙ Liaison importante de la poutre arrière.
∙ Intégration des fixations des vérins de repliage.
∙ Supports d'accessoires intégrer au châssis.
RA_MA_TI_BLUEBIRD_CL_SPIII_1804_FR - 04/18
