Manuel d'utilisation BLUEBIRD CL SP III
4.4
Barre de traction / Barre oscillante
La barre de traction (barre oscillante) utilise un seul point
d'attelage. Elle permet de fournir la force de traction
nécessaire pour une machine trainée.
∙ Les barres de traction peuvent être :
- Fixées, non réglables.
- Réglables dans de multiples positions.
∙ Les barres de traction de tracteur sont, en règle générale,
munies d'une manille de raccordement au crochet
d'attelage de type timon de remorque.
∙ Les barres de traction de tracteur et les dimensions des
goupilles sont classées selon la puissance nominale de la
i
prise de force du tracteur.
IMPORTANT :
L'utilisation de la barre de traction autorise :
- Un réglage pour déporter le point d'attelage à
droite ou à gauche (non utilisable sur route).
- Un ajustement en longueur.
a
- Un rayon de braquage diminué.
ATTENTION :
a
Ne pas atteler la machine sur le piton benne.
ATTENTION :
Ne pas utiliser de crochet automatique.
- 20 -
4.5

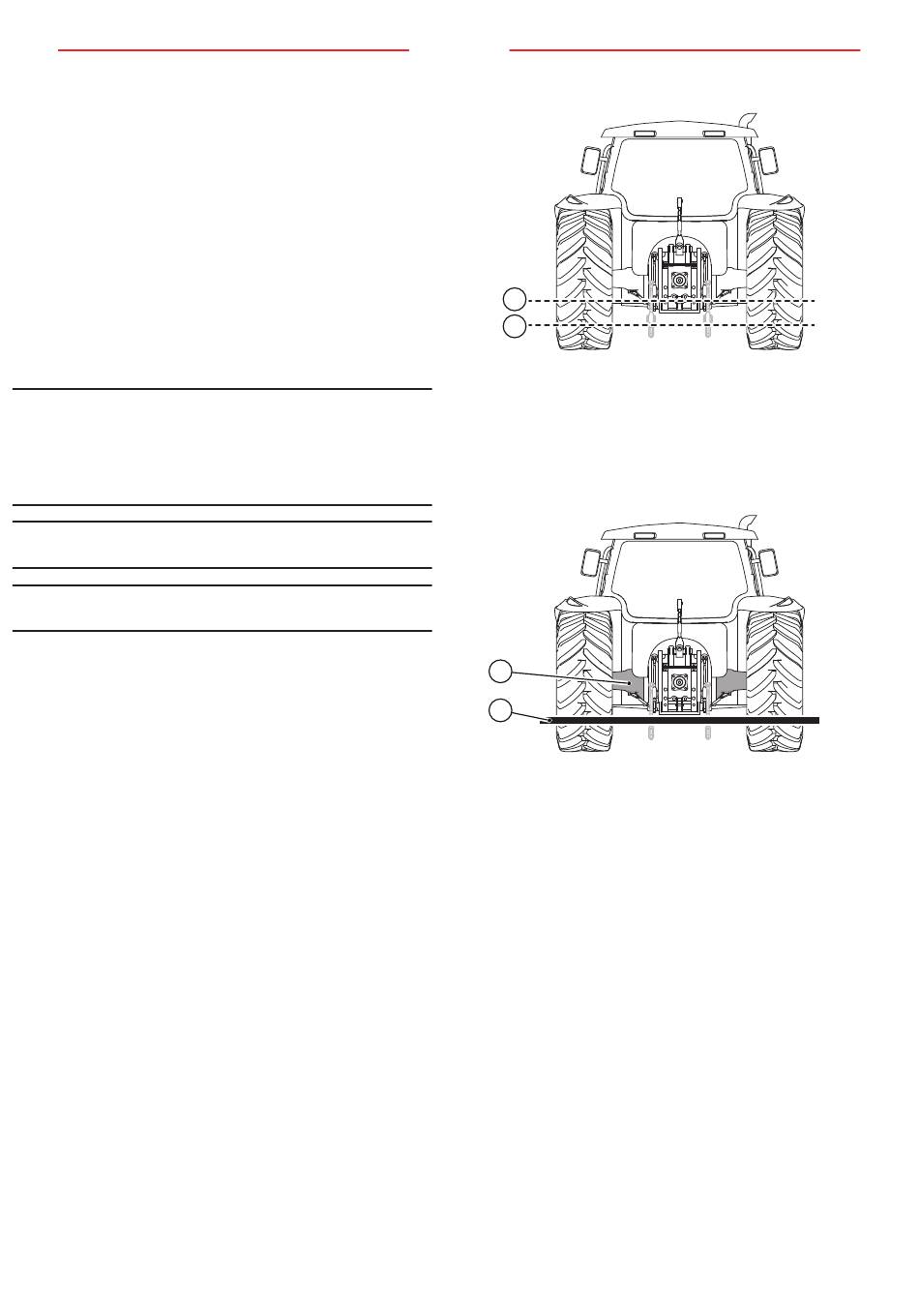

Longueur des chandelles de relevage
1
2
Légende
1
Position haute
2
Position basse
La longueur des chandelles des bras de relevage détermine
l'aplomb de l'attelage et la position des vérins de relevage au
travail (assure la symétrie du travail droite/gauche).
2
1
Légende
1
Règle
2
Pont
∙ Réglez la longueur des chandelles à l'aide d'une règle
(Rep.1)
pour que l'attelage soit parallèle au pont (Rep.2).
∙ Réglez la longueur des chandelles pour qu'en position
travail il reste au moins 30 mm de course aux vérins
de relevage. Cela permet d'avoir de l'amplitude pour
le réglage de la hauteur d'attelage depuis le poste de
pilotage et un fonctionnement correct du dispositif anti-
patinage du tracteur (contrôle d'effort).
RA_MA_TI_BLUEBIRD_CL_SPIII_1804_FR - 04/18
