Manuel d'utilisation BLUEBIRD CL SP III
i
3.10

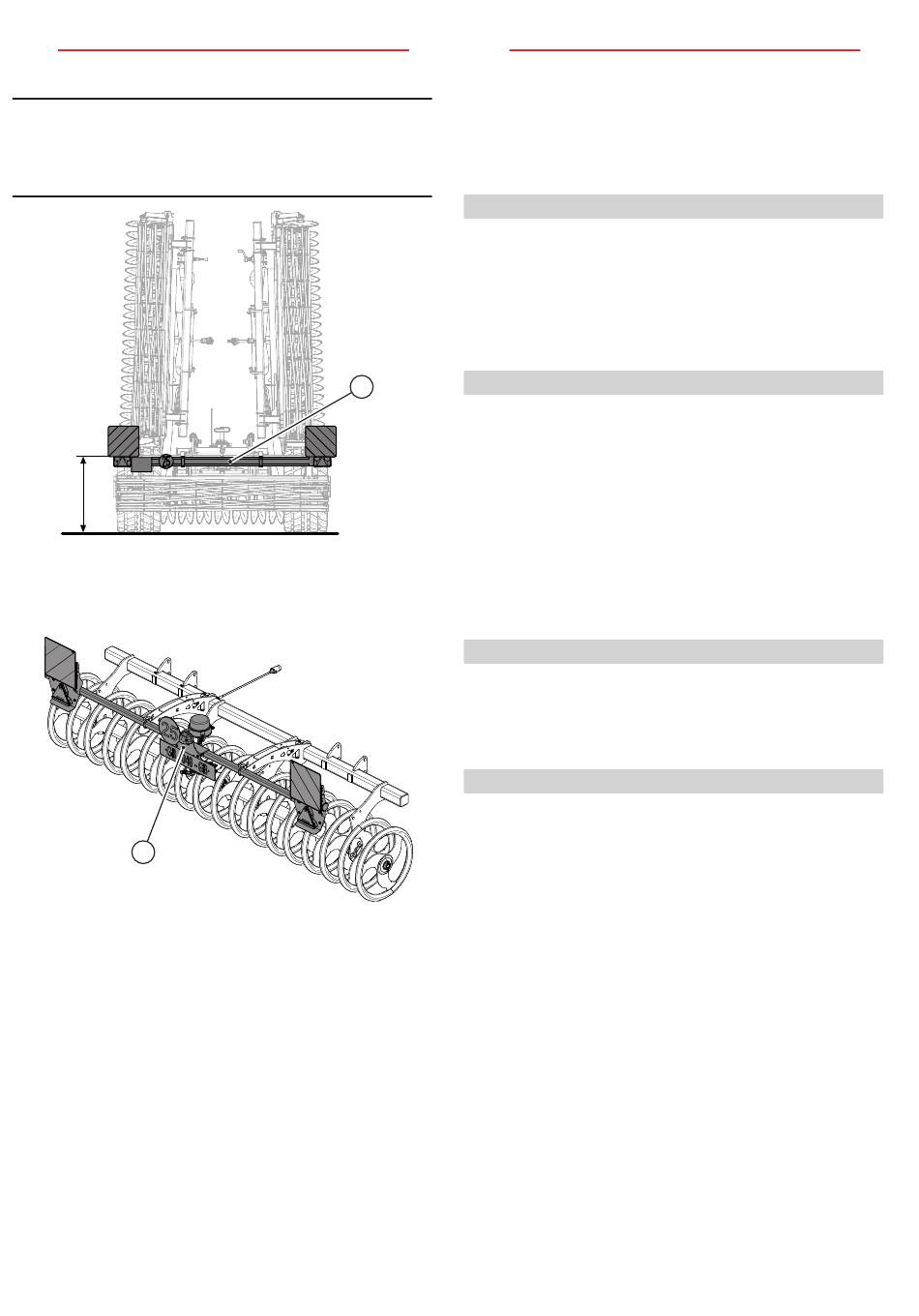

Eclairage et signalisation (série)
IMPORTANT :
Il est de la responsabilité de l'utilisateur de s'assurer
de la conformité de l'ensemble attelé avec la
réglementation en vigueur, avant tout déplacement
sur la voie publique.
Max.
1.20 m
- Selon la législation en vigueur, en position transport, la
hauteur maximum du sommet du triangle de signalisation
par rapport au sol est de 1.20 m.
1
Légende
1
Kit de signalisation
Des kits de signalisation et d'éclairage sont disponibles pour
toutes les machines. Consultez votre concessionnaire.
- 18 -
3.11
Suivant les pays ou la machine est utilisée, vous disposez (en
option ou de série) d'un système de freinage hydraulique ou
de freinage pneumatique.
3.11.1
Un dispositif homologué de freinage hydraulique équipe la
machine.
- La machine est équipée des composants suivants :
∙ Flexibles hydraulique, dispositif de freinage d'urgence,
limiteur de pression, un maître-cylindre et récepteur du
mécanisme de freinage sur quatre roues.
1
- Un dispositif homologué de freinage pneumatique équipe
la machine.
- La machine est équipée des composants suivants :
∙ La machine est équipée d'un système de freinage à air
comprimé à deux conduites.
∙ Valve de relais d'urgence, un réservoir, un correcteur de
freinage, un vase de frein, un maître-cylindre et récepteur
du mécanisme de freinage sur quatre roues.
3.11.2
∙ Une chainette reliée au tracteur actionne un levier
qui libère la pression contenue dans l'accumulateur
oléopneumatique du système de protection. Celui-ci étant
situé sur la ligne de freinage de service.
∙ Dispositif à fonctionnement automatique, en cas de
rupture de la conduite d'alimentation pneumatique. La
valve relais d'urgence transmet la pression contenue dans
le réservoir d'air au récepteur de frein de service.
3.11.3
∙ Dispositif à commande manuelle par manivelle.
Transmission mécanique par câble agissant sur les freins à
tambour des moyeux.
Freinage
Frein de service
Hydraulique
Pneumatique
Frein de secours de rupture d'attelage
Hydraulique
Pneumatique
Frein de stationnement
RA_MA_TI_BLUEBIRD_CL_SPIII_1804_FR - 04/18
