OCTODANGLE - Effet d'animation multifaisceaux à LEDs

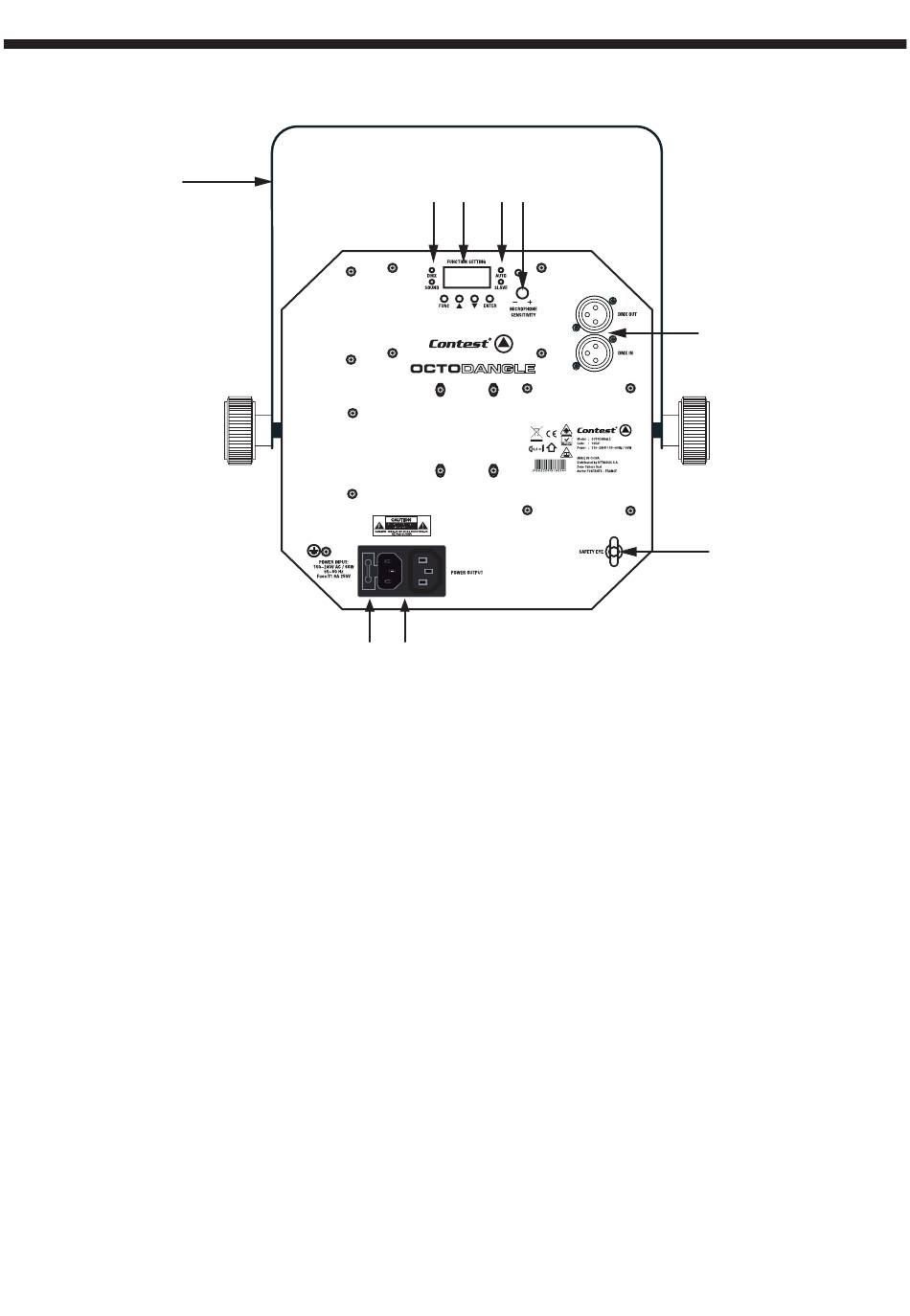

4 - Description
1
1 - Lyre d'accrochage
Permet l'accrochage du OCTODANGLE.
2 - LED DMX et SOUND
Ces LEDs vous donnent des indications sur
l'état de l'appareil
- DMX elle clignote continuellement et
régulièrement lorsque le DMX est actif.
- SOUND elle s'allume à chaque impulsion
sonore en mode Audio.
3 - Afficheur
Permet de visualiser les différents menu et de
sélectionner les fonctions.
4 - LED AUTO et SLAVE
Ces LEDs vous donnent des indications sur
l'état de l'appareil
- AUTO elle s'allume lorsque le
OCTODANGLE est en mode Auto
- SLAVE elle s'allume lorsque le
OCTODANGLE est en mode Slave.
5 - Réglage micro
Permet de régler la sensibilité du micro
interne.
Page 6
2 3 4 5
9 8
6 - Entrée et sortie DMX
Permet de récupérer le signal DMX en
provenance d'une console ou d'un appareil
maître et de le prolonger dans la chaine.
7 - Anneau de sécurité
Lors de l'utilisation dans un lieu fréquenté
par le public, il est obligatoire de procéder à
un double accrochage avec une élingue de
sécurité.
8 - Entrée et sortie alimentation
Permet de relier le OCTODANGLE au secteur
et d'en relier un deuxième en parallèle.
9 - Fusible
Ce fusible protège le OCTODANGLE. Si vous
êtes amené à changer ce fusible, remplacez
le par un fusible de 1,6A. N'augmentez jamais
la valeur du fusible car le câblage interne du
OCTODANGLE n'est pas dimensionné pour
supporter des charges plus importantes.
