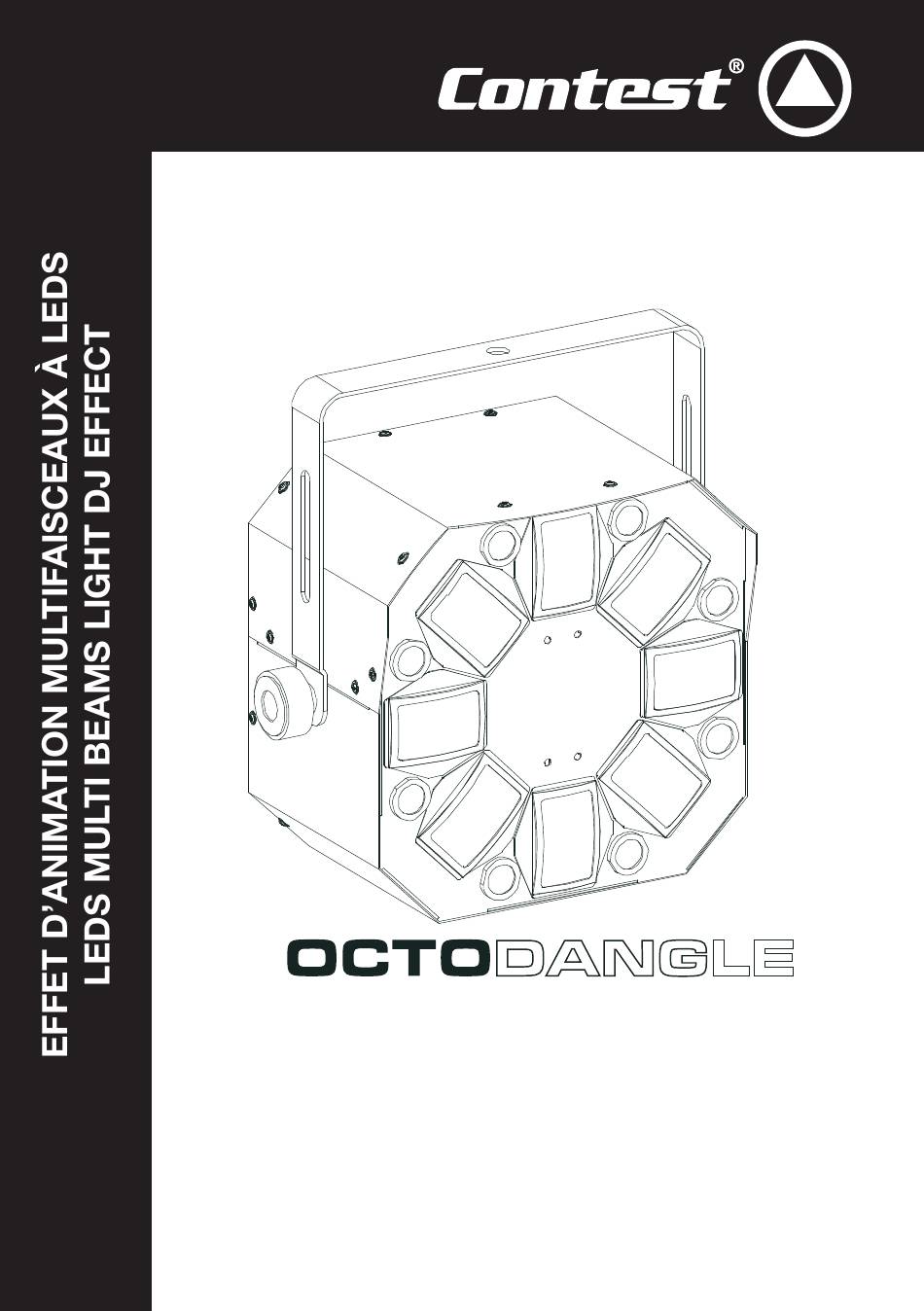

- Page 1 GUIDE DE L’UTILISATEUR 10531 - Version 1 Juillet 2016 USER GUIDE 10531- Version 1 Jully 2016...
-

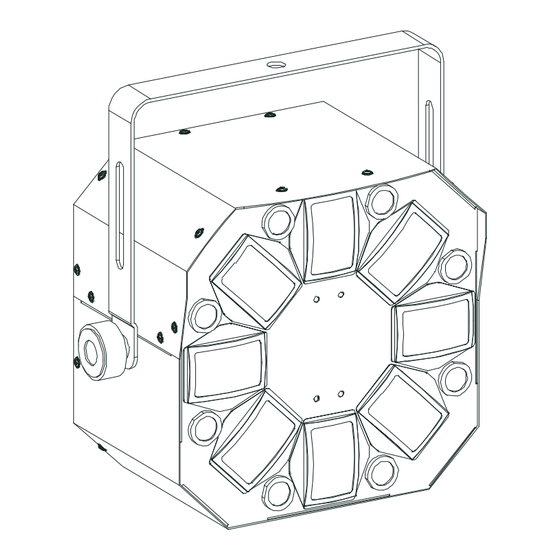

Page 2: Octodangle - Effet D'animation Multifaisceaux À Leds
OCTODANGLE - Effet d’animation multifaisceaux à LEDs Page 2... -
Page 3: Instructions De Sécurité
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé Cet appareil contient à l’intérieur de son boîtier, des parties non de toute forme d'humidité ou de projection d'eau. Toute utilisa- isolées sous tensions suffisamment élevées pour représenter un... -
Page 4: Instructions Et Recommandations
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 1 - Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Il est conseillé de bien lire toutes les instructions d’utilisation Ce produit fonctionne seulement sur le voltage indiqué... -
Page 5: Caractéristiques Techniques
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 2 - Introduction Nous vous remercions d’avoir choisi l’OCTODANGLE, L’effet d’animation à LEDs RGBWA + Flashes RGBWUV. Multi-faisceaux à ouverture très large Flash puissant en couleur Nombreux modes de fonctionnement 3 - Caractéristiques techniques •... - Page 6 OCTODANGLE - Effet d’animation multifaisceaux à LEDs 4 - Description 2 3 4 5 1 - Lyre d’accrochage 6 - Entrée et sortie DMX Permet l’accrochage du OCTODANGLE. Permet de récupérer le signal DMX en provenance d’une console ou d’un appareil 2 - LED DMX et SOUND maître et de le prolonger dans la chaine.
-
Page 7: Le Menu Interne
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 5 - Le menu interne 5.1 - Arborescence du menu et description des fonctions A la mise sous tension, le projecteur effectue une initialisation et affiche la version du logiciel. Une fois cette phase terminée vous pouvez accéder au menu via la touche ENTER. -
Page 8: Mode 1 Canal
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 6 - Utililsation en DMX 6.1 - Mode 1 canal Canal Valeurs DMX Fonction Action 000-009 Blackout 010-072 Aut1 De lent à rapide 073-132 Aut2 De lent à rapide 133-195 Aut0 De lent à rapide... -
Page 9: Mode 6 Canaux
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 6.2 - Mode 6 canaux Canal Valeurs DMX Fonction Action CH1 MODE 000-009 Blackout 010-072 Aut1 De lent à rapide 073-132 Aut2 De lent à rapide 133-195 Aut0 De lent à rapide 196-210... -
Page 10: Mode 6 Canaux (Suite)
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 6.2 - Mode 6 canaux (suite) CH5 : FLASH 000-009 Blackout 010-034 Animation 1 (de lent à rapide) 035-059 Animation 2 (de lent à rapide) 060-084 Animation 3 (de lent à rapide) 085-108 Animation 4 (de lent à... -
Page 11: Dimensions
OCTODANGLE - Effet d’animation multifaisceaux à LEDs 8 - Dimensions Page 11... -
Page 12: Important Safety Information
OCTODANGLE - LEDs multi beams light DJ effect WARNING : This unit contains no user-serviceable parts. Do not 1 - Safety information open the housing or attempt any maintenance by yourself. In the unlikely even your unit may require service, please contact your Important safety information nearest dealer. -
Page 13: Technical Specifications
OCTODANGLE - LEDs multi beams light DJ effect 2 - Introduction The OCTODANGLE is an animation effect with RGBWA LEDs and RGBWUV flashes The mains features are : Very wide multi-beams projections Powerful colour flashes Many different modes 3 - Technical specifications •... - Page 14 OCTODANGLE - LEDs multi beams light DJ effect 4 - Description 2 3 4 5 1 - Suspension bracket Allows you to fix the OCTODANGLE on a 6 - DMX input and output hook. Allows to daisy chain the DMX from a...
- Page 15 OCTODANGLE - LEDs multi beams light DJ effect 5 - Internal menu 5.1 - Menus and functions Your projector will perform a position initialisation and show the software version. Once the initialisation has been completed, press ENTER to access the menu.
- Page 16 OCTODANGLE - LEDs multi beams light DJ effect 6 - DMX Channels and their functions 6.1 - 1-channel mode Channel DMX Values Function Action 000-009 Blackout 010-072 Aut1 From slow to fast 073-132 Aut2 From slow to fast 133-195 Aut0...
- Page 17 OCTODANGLE - LEDs multi beams light DJ effect 6.2 - 6 channel mode Channel DMX values Function Action 000-009 Blackout 010-072 Aut1 from slow to fast 073-132 Aut2 from slow to fast 133-195 Aut0 from slow to fast CH1 : MODE...
- Page 18 OCTODANGLE - LEDs multi beams light DJ effect 6.2 - 6 channel mode (continuation and end) Channel DMX values Function Action 000-004 No function CH3 : LED derby 005-249 Strobe (from slow to fast) (max 30Hz) 250-255 Audio strobe mode...
- Page 19 OCTODANGLE - LEDs multi beams light DJ effect 8 - Dimensions Page 19...
- Page 20 être effectuées sans notification préalable. C’est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com CONTEST ®...
