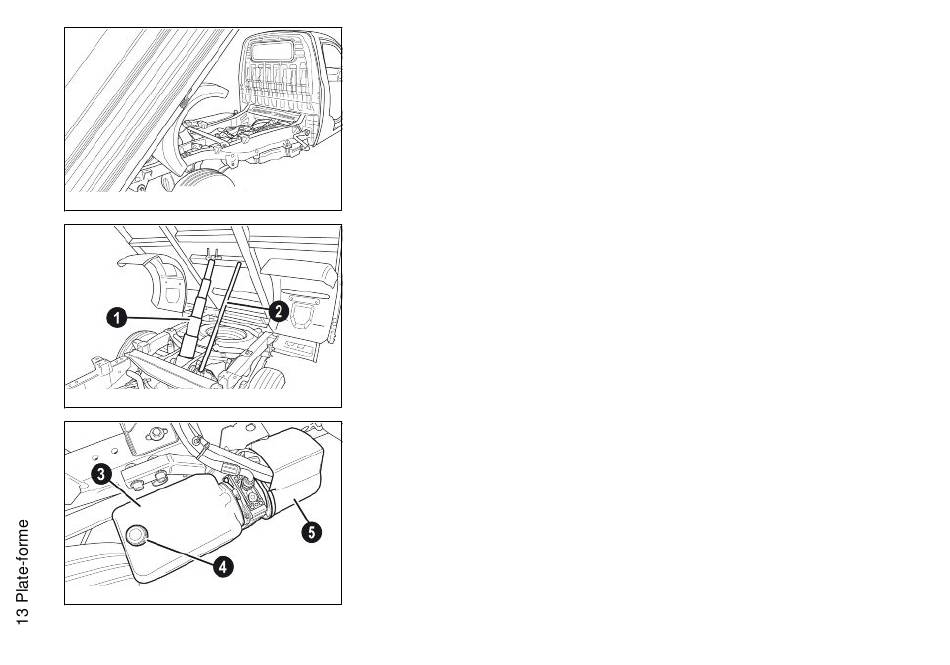

Description de la structure (Plateau basculant) (13_01, 13_02,
13_03, 13_04, 13_05, 13_06, 13_07, 13_08, 13_09, 13_10)
Le véhicule peut être équipé de plateau arrière basculant selon l'équipement.
Le circuit oléohydraulique de levage a pour fonction de soulever la benne en utilisant
la pression de l'huile hydraulique par le biais d'une pompe.
13_01
Les éléments principaux qui composent la structure sont les suivants :
«1» Vérin ;
«2» Tige de sécurité.
Le vérin a la fonction de soulever la benne à la hauteur nécessaire pour le déchar-
gement du matériel ; il est soutenu par une transverse au moyen de goupilles et agit
sur le fond de la benne au moyen d'un mécanisme hydraulique.
13_02
«3» Réservoir d'huile hydraulique de la pompe électrique ;
«4» Bouchon de ravitaillement du réservoir d'huile hydraulique ;
«5» Pompe électrique piston.
La pompe électrique a pour fonction de mettre l'huile hydraulique sous pression et est
entraînée par le moteur électrique alimenté par la batterie du véhicule.
Le réservoir contient l'huile hydraulique ; le bouchon de fermeture est muni d'un trou
spécial pour l'équilibrage de la pression interne ; il est doté en outre d'un filtre pour
retenir les impuretés.
13_03
282
