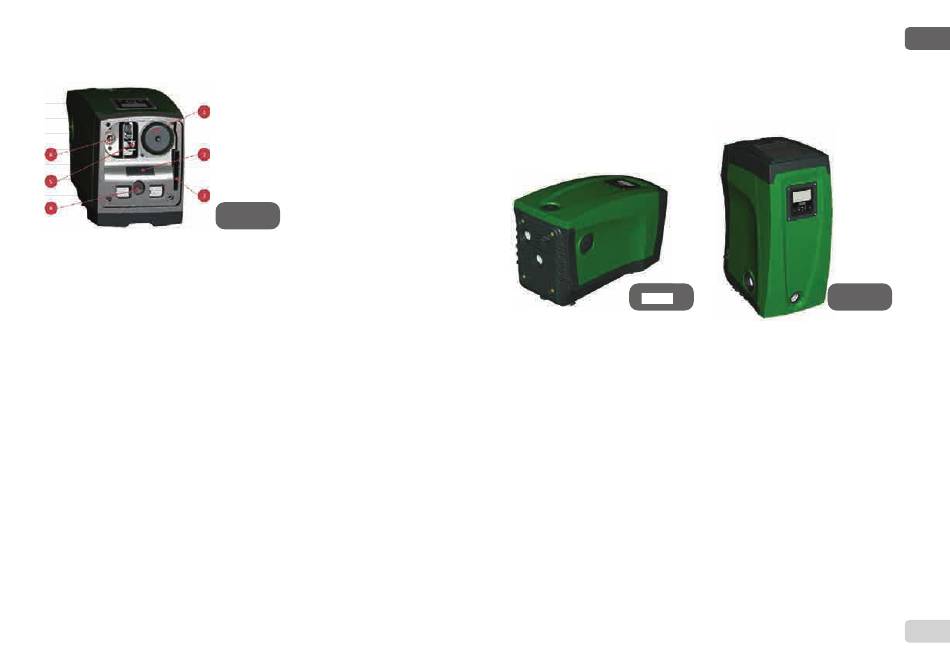

Le logement technique permet d'accéder à (voir Fig.3) :
1. Vanne du vase d'expansion;
2. Plaquette technique;
3. Guide rapide;
4. Arbre moteur;
5. Outil accessoire;
6. Bouchon de chargement (uniquement
pour l'installation verticale).
Pan B: un bouchon amovible à visser donne l'accès au clapet de non-re-
tour (voir parag. 10.3). Ne le retirer que pour l'entretien effectué par du
personnel spécialisé.
Pan C: les 4 filetages en laiton forment le siège des 4 pieds d'appui pour
l'installation verticale. Les 2 bouchons à visser de 1" peuvent être éliminés
afin de réaliser les branchements vers l'installation, selon la configura-
tion de l'installation que l'on souhaite adopter. Si nécessaire, brancher le
dispositif d'alimentation en eau (puits, citerne, etc.) à la prise « IN » et
le dispositif de distribution à la prise « OUT ». Une grille d'aération est
également présente.
Pan D: retirer le bouchon de 1" pour accéder à un second raccord de
distribution qui peut être utilisé simultanément ou en alternative à la prise
marquée « OUT » du pan C. Le câble d'alimentation sert au branchement
au réseau électrique.
Pan E: les 4 filetages en laiton forment le siège des 4 pieds d'appui pour
l'installation horizontale. Le bouchon de 1" a pour fonction principale la
vidange du système. Deux grilles d'aération sont également présentes.
Pan F: comme l'indique l'étiquette à détacher, le bouchon de 1" a deux
fonctions : pour l'installation horizontale, la bouche qui est fermée par le
bouchon est la porte de chargement du système (voir ci-après « opération
de chargement », parag. 2.2.3) ; pour l'installation verticale, cette même
bouche peut constituer le raccordement hydraulique d'entrée (exactement
comme celle qui est marquée « IN » sur le pan C et en alternative à celle-
ci). Le tableau d'interface utilisateur est composé d'un écran et d'un cla-
Figure 3
vier. Il a pour fonction de paramétrer le système, d'interroger son état et de
communiquer les alarmes éventuelles.
Le système peut être installé en deux 2 configurations : horizontale (Fig.4)
ou verticale (Fig.5).
Figure 4 Figure 4
1.1 Description de l'inverseur intégré
Le contrôle électronique intégré dans le système est à inverseur et se
base sur l'utilisation de capteurs de débit, de pression et de température,
eux aussi intégrés dans le système.
Grâce à ces capteurs, le système s'allume et s'éteint automatiquement en
fonction des nécessités de l'utilisateur ; il peut en outre relever les condi-
tions de dysfonctionnement, les prévenir et les signaler.
Le contrôler par le biais de l'inverseur assure différentes fonctionnalités,
dont les plus importantes sont, pour les systèmes de pompage, le maintien
d'une valeur de pression constante en distribution et l'économie d'énergie.
• L'inverseur est en mesure de maintenir une pression constante
dans le circuit hydraulique, en variant la vitesse de rotation de
l'électropompe. Lorsque le système fonctionne sans inverseur,
l'électropompe ne parvient pas à moduler la pression, et lorsque
le débit requis augmente, la pression diminue nécessairement, et
vice versa : il en résulte que la pression est trop élevée à faible dé-
bit ou qu'elle est trop basse lorsque le débit nécessaire augmente.
• En variant la vitesse de rotation en fonction de la demande ins-
tantanée de l'utilisateur, l'inverseur limite la puissance accordée
