FRANÇAIS
rompre le pont « A » en veillant à bien éliminer les résidus après
avoir séparé des 2 clés, afin de ne pas laisser de parties cou- avoir séparé des 2 clés, afin de ne pas laisser de parties cou
pantes pouvant provoquer des blessures. pantes pouvant provoquer des blessures.
F
A
E

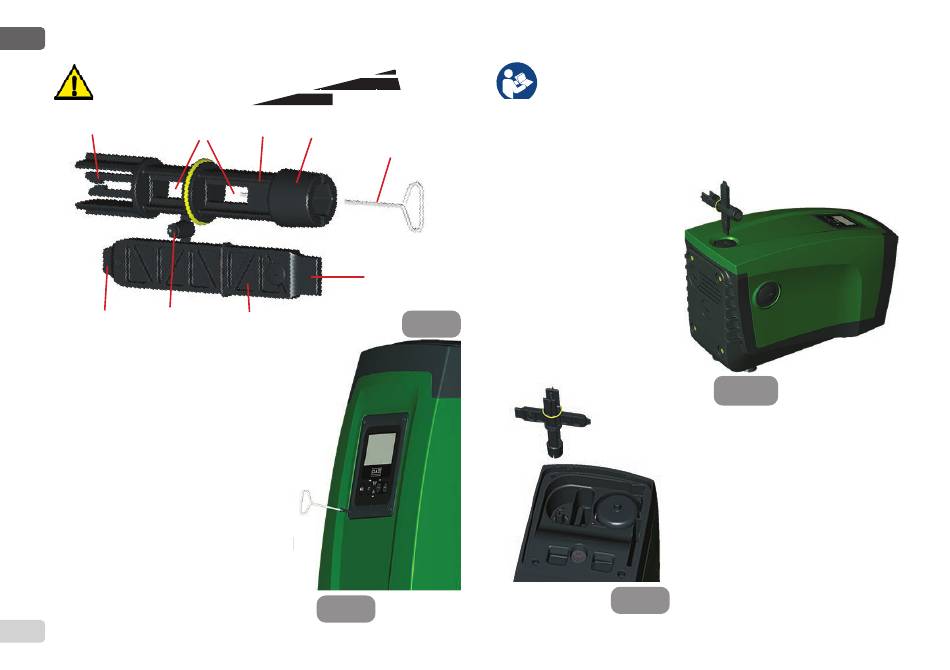

Utiliser la clé « 1 » pour l'opération d'orienta-
tion du tableau d'interface décrite au parag.
2.2.2. En cas de perte ou d'endommage-
ment d'une clé, l'opération peut être effec-
tuée à l'aide d'une clé hexagonale standard
de 2 mm.
Lorsqu'elles sont séparées, les 2 clés en
plastique peuvent être utilisées en introdui-
sant la clé « 2 » à travers l'un des orifices à travers l'un des orifices
« B » de la clé « 3 », celui qui est le plus celui qui est le plus
pratique pour l'opération. L'on obtient alors
une clé cruciforme multi-fonctions : à cha-
cune des 4 extrémités correspond un usage.
159
en veillant à bien éliminer les résidus après
D
3
B
C
2
Figure 23
Pour utiliser la clé cruciforme, déposer la clé « 1 » non utilisée
dans un lieu sûr afin de ne pas la perdre, puis la replacer à son
emplacement dans la clé « 3 » au terme des opérations.
Utilisation de l'extrémité « C »:
Il s'agit d'un tournevis à tête plate dont les dimensions sont adaptées à
1
la manipulation des bouchons des principales connexions du système (1"
et 1"1/4). Elle doit être utilisée lors de la première installation, pour re-
tirer les bouchons des bouches
sur lesquelles l'utilisateur sou-
haite raccorder l'installation ;
pour l'opération de chargement,
en cas cas d'installation horizon-
tale ; pour accéder au clapet de
non-retour, etc. En cas de perte
et d'endommagement de la clé,
les mêmes opérations peuvent
être effectuées en utilisant un
Figure 22
tournevis à tête plate de dimen-
sions appropriées
Figure 24
Utilisation de l'extrémité « D »:
Forme hexagonale encastrée servant à
retirer le bouchon pour effectuer l'opéra-
tion de chargement pour les installations
verticales. Si la clé est perdue ou endom-
magée, la même opération peut être ef-
fectuée à l'aide d'un tournevis cruciforme
des dimensions adéquates.
Figure 25
