Installation/désinstallation de cartouches de connexion
Risque de contamination – risque d'endommagement de l'appareil
Empêchez l'entrée d'eau, de saletés et autres débris pouvant provoquer une
défaillance prématurée de l'appareil. Assurez-vous toujours qu'aucun emplacement
ne reste vide et que les ports ouverts sont protégés par des bouchons ou des caches.
Outils/matériel requis
Tournevis Torx T10
Retrait d'une cartouche de connexion
Pour retirer une cartouche de connexion, procédez comme suit :
1.
2.
3.
4.
5.
6.
7.
Installation d'une cartouche de connexion
Pour installer une cartouche de connexion, procédez comme suit :
1.
2.
3.
RUGGEDCOM RST2228
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
ATTENTION
Matériel
Assurez-vous que l'alimentation électrique de l'appareil a été coupée et attendez
environ deux minutes que toute énergie résiduelle se dissipe.
[Facultatif] Si l'appareil est installé dans un châssis, retirez-le du châssis.
À l'aide d'un tournevis Torx T10, desserrez les vis qui fixent la cartouche de
connexion au châssis.
Extrayez la cartouche de connexion du boîtier pour la déconnecter.

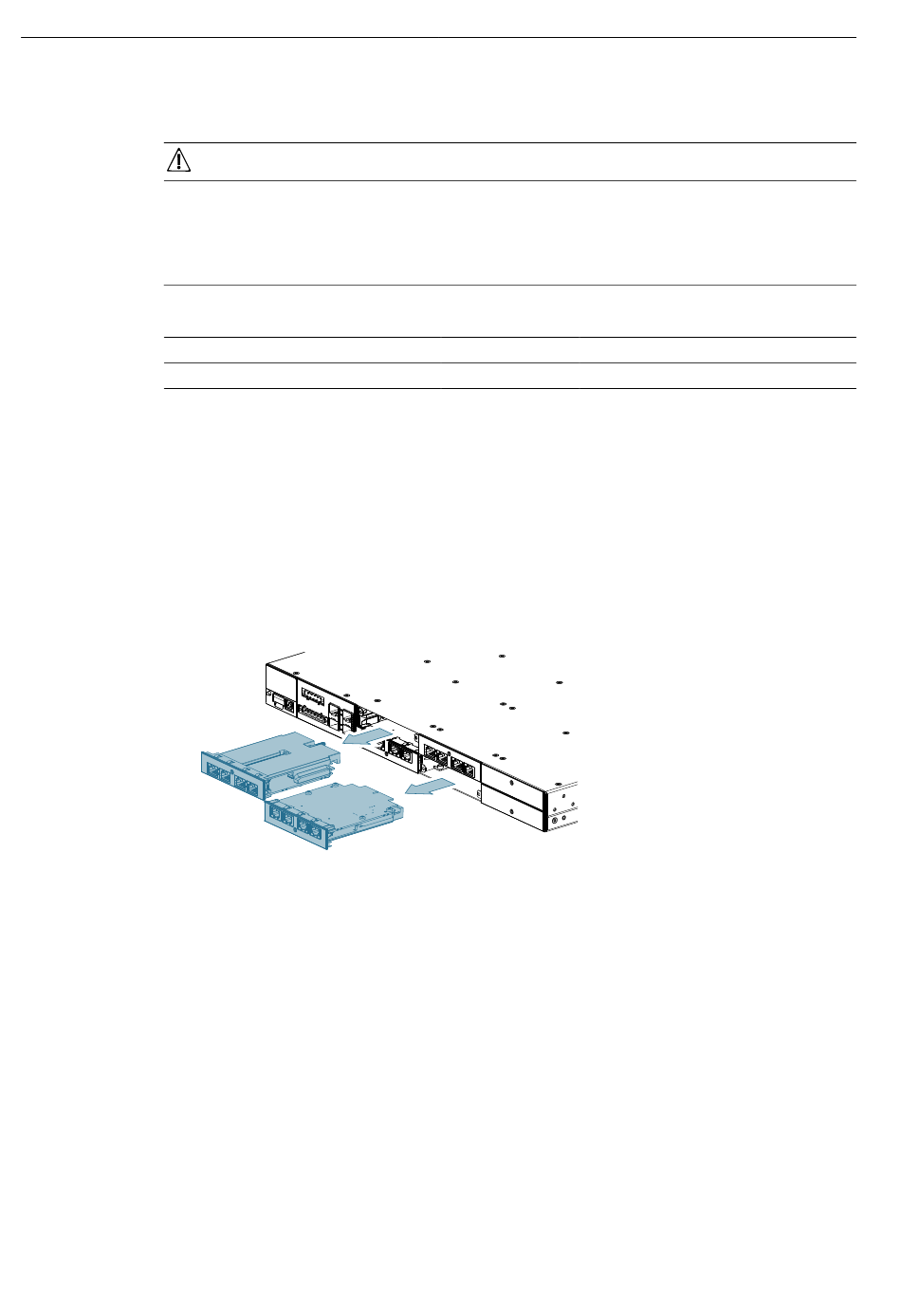

Figure 3.2 Retrait d'une cartouche de connexion
Installez une nouvelle cartouche de connexion ou un module factice (pour éviter
l'introduction de poussière ou de saleté).
[Facultatif] Si nécessaire, installez l'appareil dans le châssis.
Raccordez l'alimentation à l'appareil.
Assurez-vous que l'alimentation électrique de l'appareil a été coupée et attendez
environ deux minutes que toute énergie résiduelle se dissipe.
[Facultatif] Si l'appareil est installé dans un châssis, retirez-le du châssis.
Retirez la cartouche de connexion actuelle de l'emplacement.
3.1 Cartouches de connexion
Quantité
1 Pour le retrait/l'installation de modules.
Ports de communication
Détails
