Installation de l'appareil
2.5.2 Raccordement de l'alimentation
Pince à sertir multi-usage 10-18 AWG
Cosse à anneau M3.5 (#6)
Bornier
Un bornier simple fournit l'alimentation aux deux modules d'alimentation. Le bornier
requiert un connecteur de bornier 7 POS de type européen (Euroblock) ou un
connecteur de bornier à vis.
Des bornes positives et négatives de terre du châssis sont disponibles pour chaque
module d'alimentation sur le même connecteur de bornier.

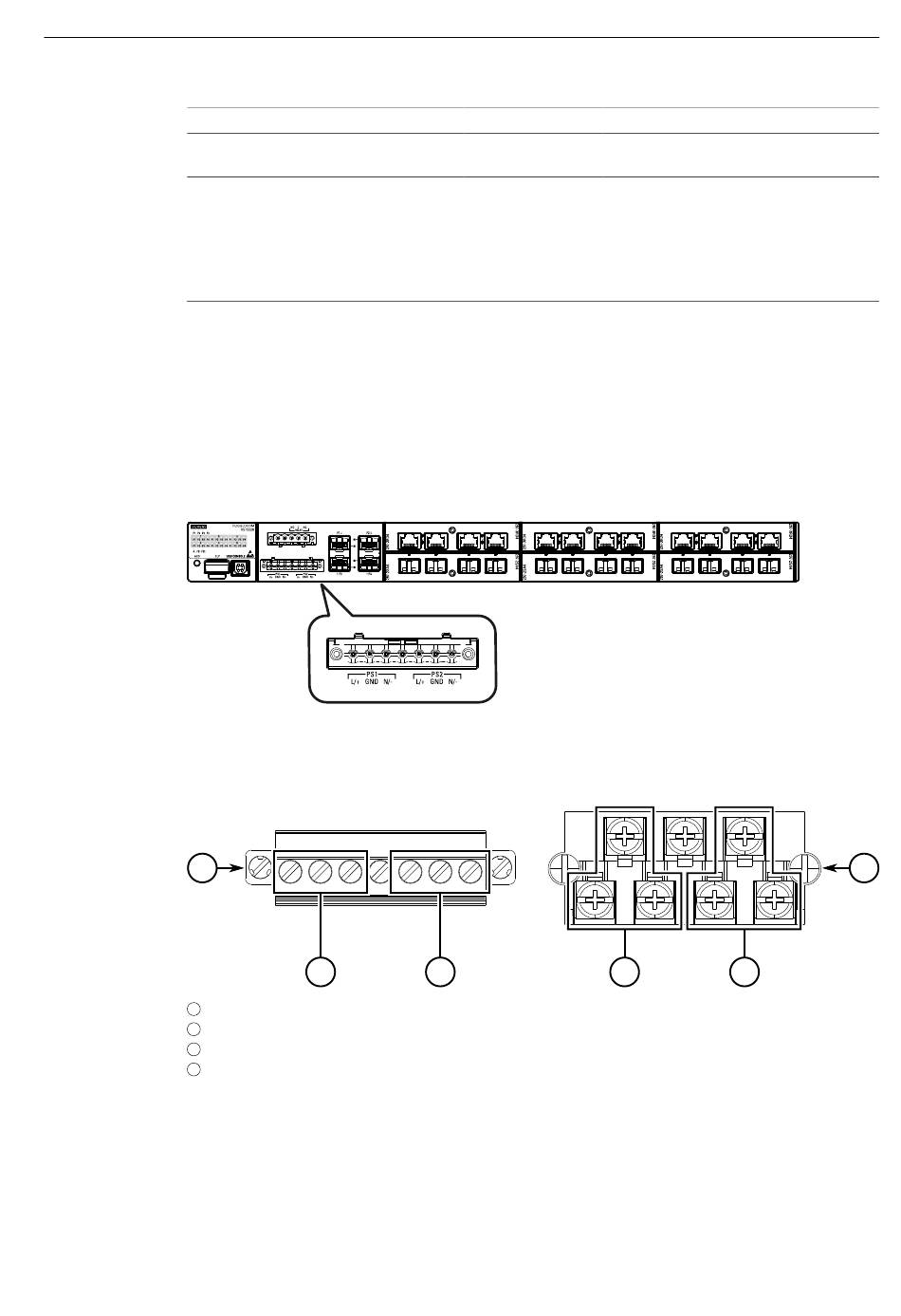

Figure 2.9
Les désignations des bornes sont repérées sur l'appareil pour une identification aisée.
1
1
2
3
4
Figure 2.10
28
Outil/matériel
Port de bornier d'entrée de l'alimentation principale
3
Bornier de type européen (Euroblock)
Bornier à vis
Bornes PS1
Bornes PS2
Bornes pour PS1 et PS2
Quantité
1
3 par alimentation Uniquement pour les connecteurs de
4
Détails
Pour le dénudage et le sertissage de
câbles.
bornier à vis.
Doivent avoir de petites cosses de
câbles circulaires isolées avec une
distance minimale de 5 mm (0.2 in)
entre le centre de l'anneau et l'isolation.
3
4
RUGGEDCOM RST2228
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
