4 Réglages (Mise en service)

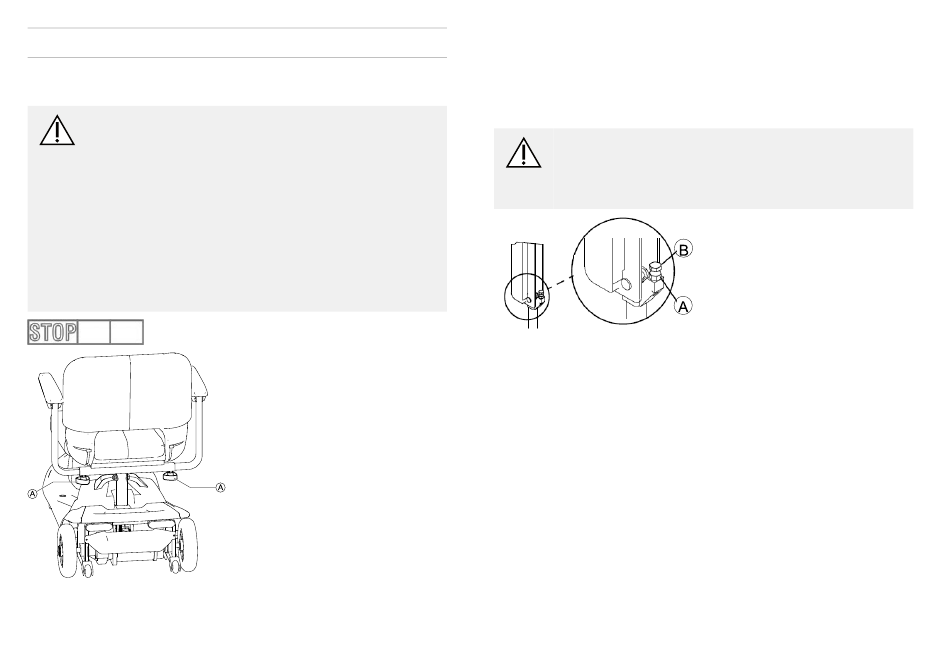

4.1 Réglage de la largeur des accoudoirs
AVERTISSEMENT !
Risque de blessure grave si un accoudoir se
détache de sa fixation parce qu'il a été réglé à
une largeur supérieure à la valeur autorisée
– Le réglage de la largeur s'effectue par rapport à
deux petites étiquettes pourvues de repères et de la
mention « STOP ». Les accoudoirs ne doivent jamais
être réglés au-delà du point auquel le mot « STOP »
est tout à fait lisible.
– Veillez à toujours bien resserrer les vis de fixation
après avoir effectué tous les réglages.
Les molettes de déverrouillage des accoudoirs se trouvent sous le
siège A.
16
1. Tournez les molettes pour desserrer la fixation de l'accoudoir.
2. Réglez les accoudoirs à la largeur souhaitée.
3. Resserrez les molettes.
4.2 Réglage de l'angle des accoudoirs
ATTENTION !
Un point de pincement peut se produire lors du
réglage de l'angle des accoudoirs
– Faites attention à vos doigts.
1. Soulevez l'accoudoir.
Desserrez le contre-écrou A.
2.
Réglez la vis B vers le haut ou vers le bas, jusqu'à obtention
3.
de l'angle souhaité.
4. Serrez le contre-écrou.
5. Pour régler l'accoudoir opposé selon le même angle, comptez le
nombre de filets visibles après le serrage du contre-écrou.
6. Répétez les étapes 1 à 4 pour l'autre accoudoir, si nécessaire.
