Stato dei LEDs indicatori

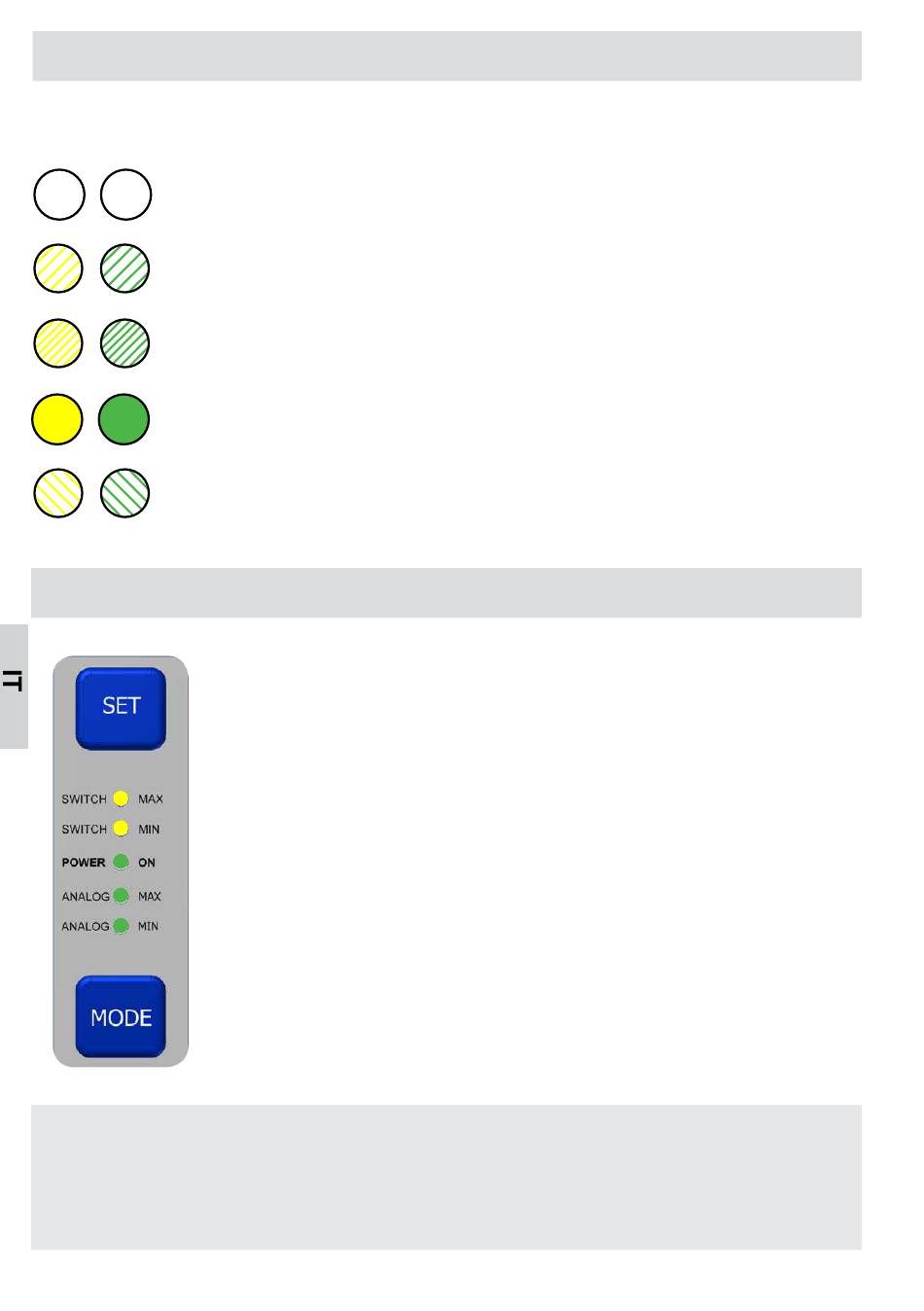

Ogni Modo ha un LED corrispondente che mostra lo stato attuale. Ogni Modo può indicare stati differenti
visualizzati con accensioni differenti dei LEDs.
LED - SPENTI
Nessuna regolazione o stato di commutazione spento
LED - lampeggiano lentamente (circa 1 Hz pulsazione 1:1)
Pronto
LED - lampeggiano velocemente (circa 10 Hz pulsazione 1:1)
Processo di regolazione attivo
LED acceso
regolazione completata o stato di commutazione acceso
LED - impulso lampeggiante (T=2 s: 1 s OFF / 100 ms ON / 100 ms OFF / 100 ms ON /
700 ms OFF )
In attesa di impostazione funzione
Impostazioni del funzionamento
Attenzione:
Il livello minimo deve essere impostato per primo. Se il punto di commutazione "Switch Min" è il punto più
basso dell'applicazione, allora deve essere impostato per primo. Se "Analog Min" è il punto minimo di misu-
razione, allora questo deve essere impostato per primo.
Tutte le successive regolazioni possono essere effettuate solo sopra il primo punto di misurazione impo-
stato.
58
In linea di massima vale che:
1. La prima taratura corrisponde al livello minimo che deve essere rilevato dal cam-
po di misurazione. Cioè tutti gli altri punti potranno essere impostati solo al di
sopra di questo livello.
2. La taratura di pieno con "Analog Max" può essere impostata solo dopo che è
stata definita "Analog Min"
3. Il livello di "Analog Max" non può essere inferiore rispetto ad "Analog Min"
4. Il livello di "Switch Max" non può essere inferiore rispetto a "Switch Min"
5. Reimpostando "Analog Min" il valore memorizzato di "Analog Max" viene cancel-
lato. Eventuali punti di commutazione impostati rimangono attivi.
6. Dopo la corretta taratura di "Analog Min" e "Analog Max" entrambi i LEDs riman-
gono accesi.
