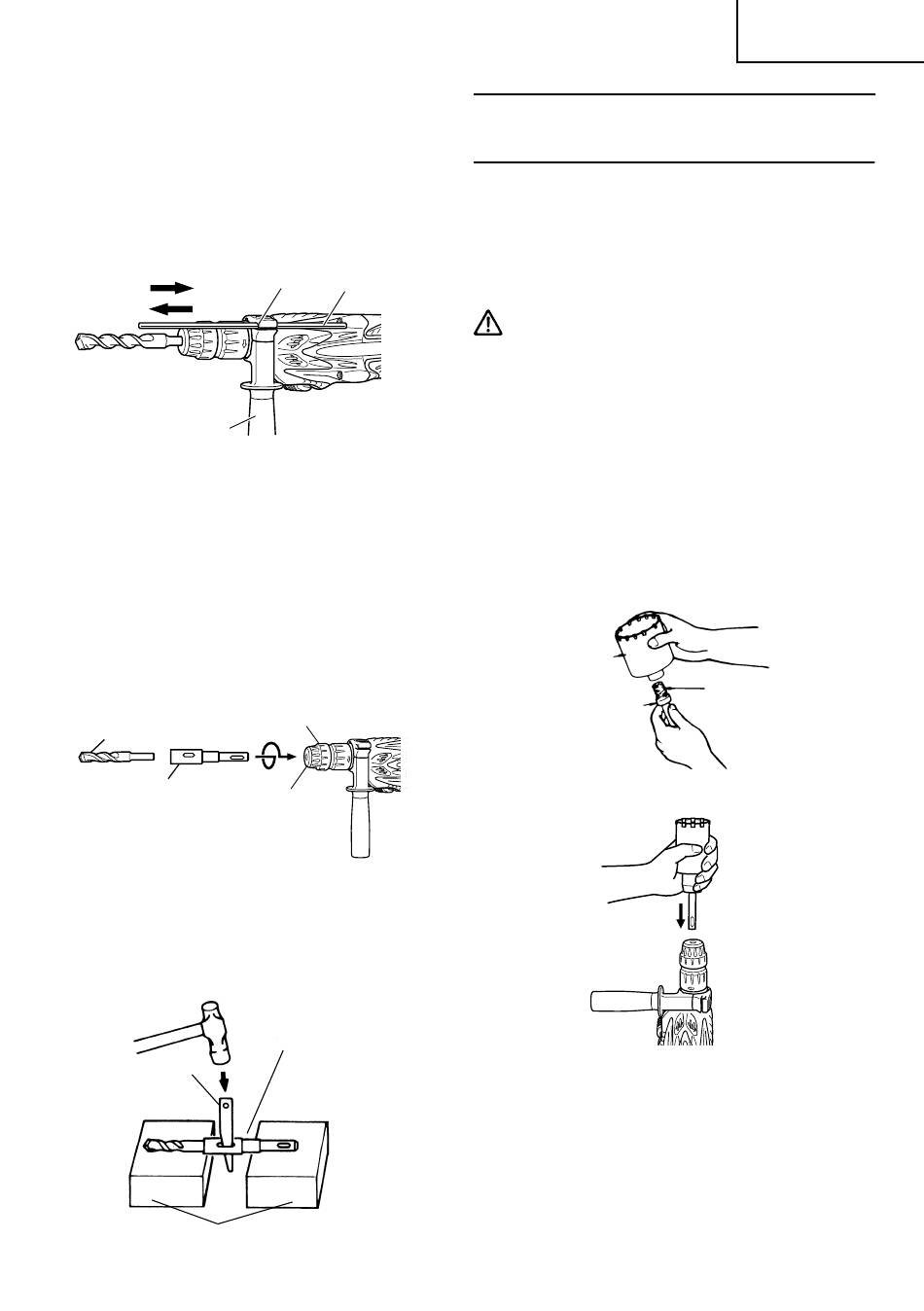

7. Modo de usar el tope (Fig. 16)
(1) Afloje el perno de perilla del asa lateral,
e inserte el retenedor en el surco en U de
dicha asa lateral.
(2) Ajustar la posición del retenedor de
acuerdo a la profundidad del agujero, y
apretar firmemente el perno de perilla.
Perilla de la
empuñadura
lateral
Fig. 16
8. Modo de usar la broca (espiga ahusada)
y el adaptador de la espiga ahusada
(1) Montar el adaptador de la espiga ahusada
en el martillo perforador. (Fig. 17)
(2) Montar la broca (espiga ahusada) en el
adaptador de la espiga ahusada. (Fig. 17)
(3) Poner el interruptor en la posición de
encendido (ON), y taladrar un agujero de
la profundidad especificada.
Broca
Adaptador de la
espiga ahusada
(4) Para quitar la broca (espiga ahusada),
insertar la chaveta en la ranura del
adaptador de la espiga ahusada y golpear
la cabeza de la chaveta con un martillo. Usar
apoyos como se muestra en la. (Fig. 18)
Chaveta
Apoyo
Fig. 18
Agujero de
Calibre de
montaje
profundidad
Sujetador
Cubierta
frontal
Fig. 17
Adaptador de la
espiga ahusada
MODO DE USAR LA BARRENA
TUBULAR (PARA CARGAS LIGERAS)
Cuando se tengan que taladrar agujeros
grandes, usar la barrena tubular (para cargas
ligeras). Usar también el pasador central y
la espiga de la barrena tubular provistos
como accesorios opcionales.
1. Montaje
PRECAUCIÓN:
Cerciorarse de poner el interruptor de la
alimentación en la posición de apagado
(OFF) y de desconectar el enchufe de la
toma de alimentación.
(1) Montar la barrena tubular en su espiga.
(Fig. 19)
Lubricar la rosca de la espiga de la
barrena tubular para facilitar el
desmontaje.
(2) Montar la espiga de la barrena tubular
en el martillo perforador. (Fig. 20)
Barrena
tubular
Espiga de la
barrena
tubular
(3) Insertar el pasador central en la placa
guía hasta que se pare.
(4) Unir la placa guía con la barrena tubular
y girar la placa guía hacia la izquierda o
hacia la derecha de forma que no se caiga
a pesar de estar indicando hacia abajo.
(Fig. 21)
Español
Rosca
Fig. 19
Fig. 20
51
