Réglage des paramètres de mesure et de régulation
Dosage de base
Le dosage de base est un débit de dosage perma‐
nent, indépendant du besoin en dosage. Cette
fonction doit être utilisée avec beaucoup de pré‐
cautions afin d'éviter tout surdosage.
Si le sens de dosage du canal est configuré en mode downstream
(vers l'aval), dès que l'erreur (valeur de consigne de la mesure) est
supérieure à la valeur de l'hystérésis, l'exigence de la régulation
est égale à 100 %.
I.
100 %
0 %

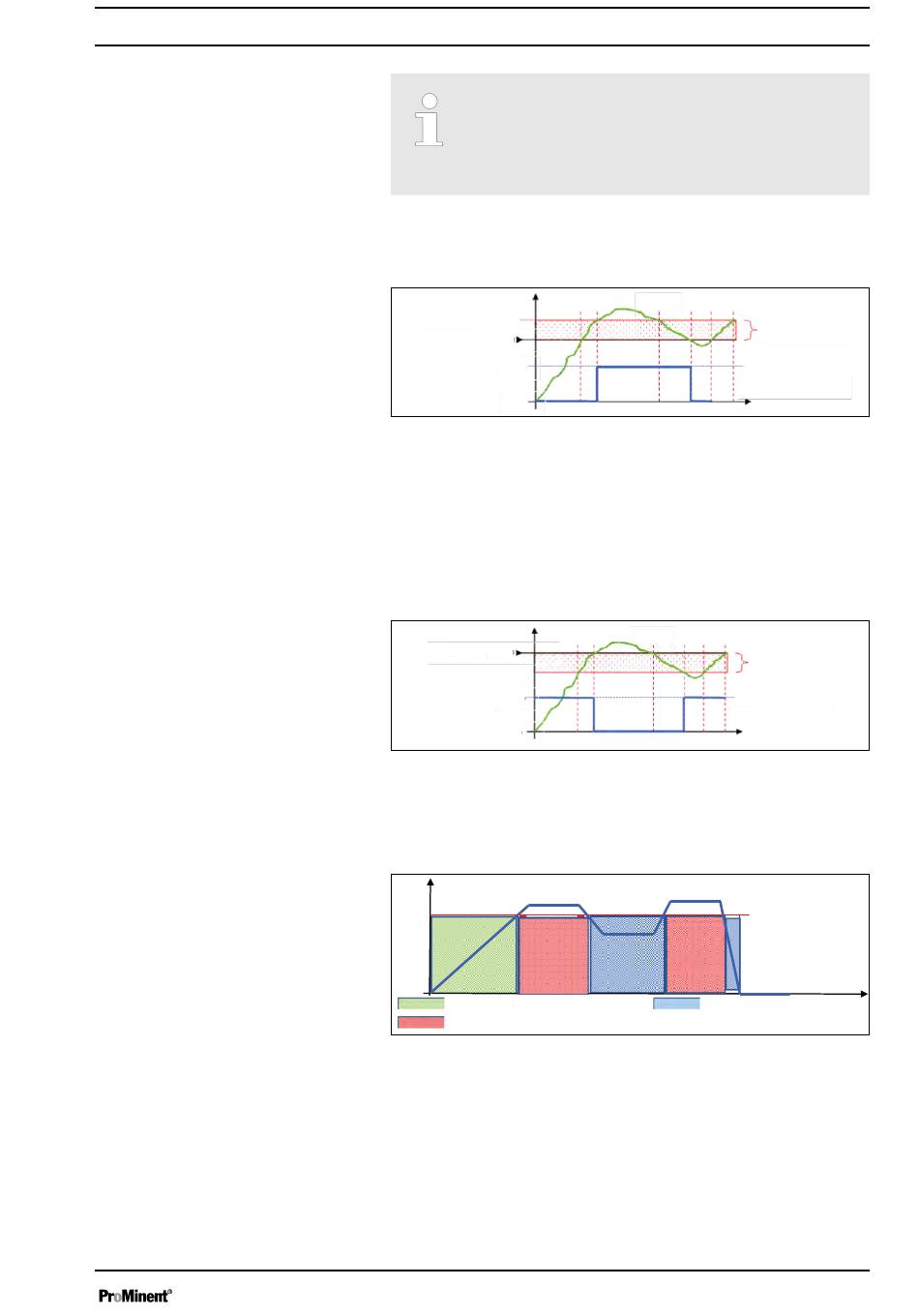

Fig. 96 : Sens de dosage du canal en mode downstream
I.
Valeur de consigne de la régulation
II. Action
III. Hystérésis
IV. Effet du dosage
Si le sens de dosage du canal est configuré en mode upstream,
dès que l'erreur (valeur de consigne de la mesure) est supérieure
à la valeur de l'hystérésis, l'exigence de la régulation est égale à
100 %.
I.
100 %
0 %
Fig. 97 : Sens de dosage du canal en mode upstream
I.
Valeur de consigne de la régulation
II. Action
III. Hystérésis
IV. Effet du dosage
I.
II.
III.
Fig. 98 : « Seuil actif » 90 %
I.
Besoin en dosage du paramètre.
II. Aucun décompte de la durée de dosage.
III. Décompte de la durée de dosage.
IV. Durée remise à 0.
« Seuil actif » 90 % : indiquez le débit de dosage à partir duquel la
durée de dosage est décomptée. Ici, le
tiquement réglé sur (90) conformément au mode de dosage.
II.
III.
IV.
II.
III.
I.
90 %
IV.
« Seuil actif » est automa‐
A3147
A3148
A3149
99
