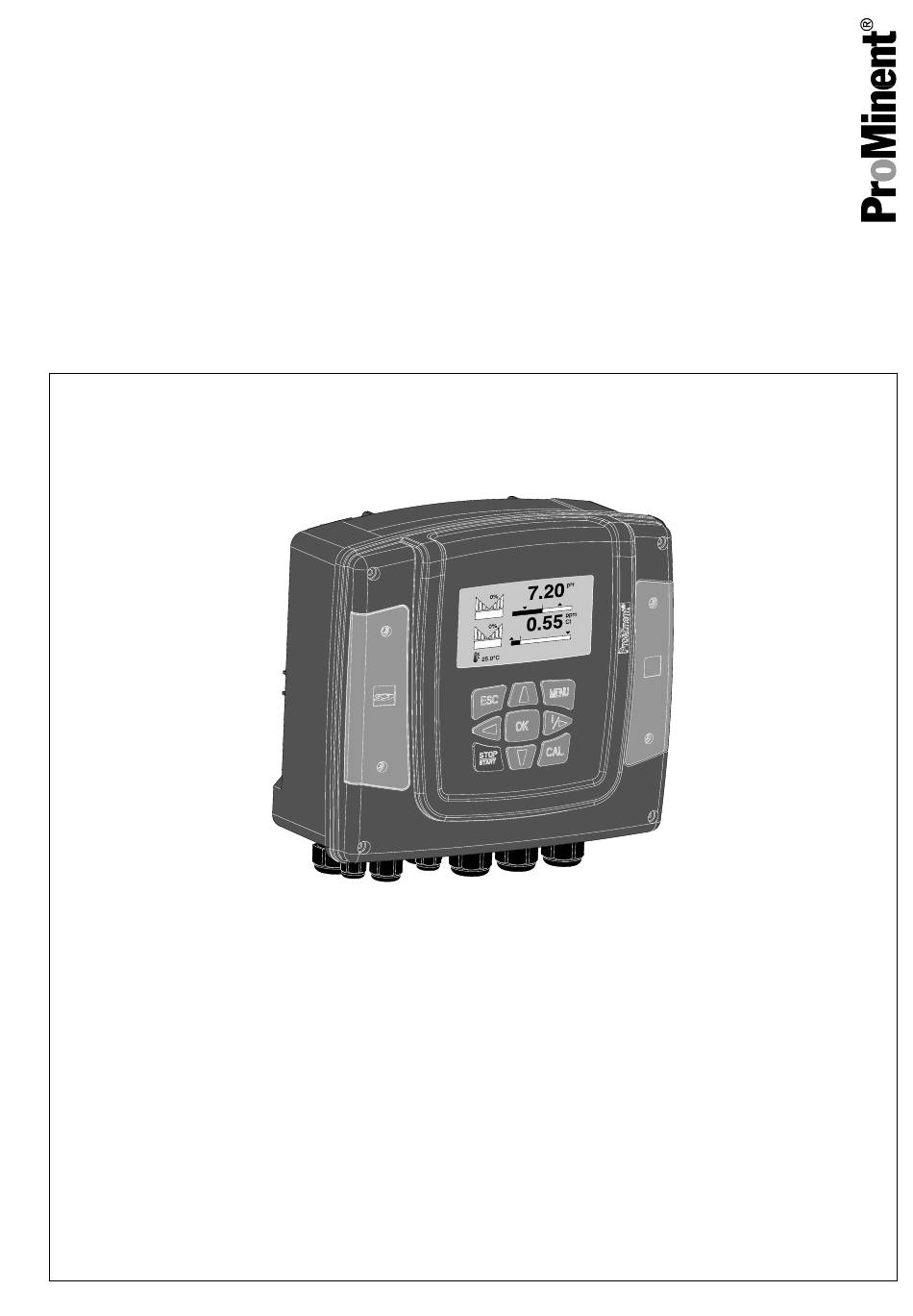

Notice complémentaire : PROFINET
®
DULCOMETER
®
Régulateur multiparamètres diaLog DACa
FR
A1111
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
983765
Groupe cible : électroniciens formés
BA DM 128 02/16 FR
Table des Matières
loading

Manuels Connexes pour ProMinent PROFINET diaLog DACa DULCOMETER

Sommaire des Matières pour ProMinent PROFINET diaLog DACa DULCOMETER

  • Page 1 Notice complémentaire : PROFINET ® DULCOMETER ® Régulateur multiparamètres diaLog DACa A1111 Veuillez commencer par lire l’intégralité du mode d’emploi. · Toujours conserver ce document. L’exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d’installation. La dernière version d'une notice technique est disponible sur notre page d'accueil.
  • Page 2 Instructions complémentaires Principe d'égalité Le présent document utilise la forme masculine selon les règles de la grammaire au sens neutre, afin de simplifier la lecture de ce texte. Il s'applique toujours de même aux femmes et aux hommes. Nous remercions les lectrices de bien vouloir comprendre les motifs de cette simplification.

  • Page 3: Table Des Matières

    Table des matières Table des matières Notice complémentaire PROFINET ........4 ® 1.1 Conditions..............4 1.2 Réglage du régulateur..........4 1.2.1 Généralités..............4 1.2.2 Configuration de PROFINET ® ........4 1.3 Particularités du mode PROFINET ® actif..... 5 1.3.1 Généralités..............5 1.3.2 Affichages..............

  • Page 4: Notice Complémentaire Profinet

    Notice complémentaire PROFINET ® Notice complémentaire PROFINET ® 1.1 Conditions Le personnel doit connaître le contenu de la « Notice technique et de montage du régulateur multiparamètres diaLog DACa DULCO‐ METER ». ® Le régulateur doit être équipé d'un module PROFINET ®...

  • Page 5: Particularités Du Mode Profinet ® Actif

    Notice complémentaire PROFINET ® Utilisez les touches fléchées pour sélectionner la rubrique de « Configuration bus » et confirmez à l'aide de la menu [OK] . touche « Configuration » apparaît. ð Le menu « Configuration » , vous pouvez effectuer les Dans le menu réglages suivants : «...

  • Page 6: Affichages

    Notice complémentaire PROFINET ® 1.3.2 Affichages Lorsque le mode PROFINET ® est en cours, plusieurs symboles apparaissent sur l'affichage. Symboles courants Les symboles courants sont décrits dans la notice technique du régulateur. 1.3.3 LED du module PROFINET ® LED 1 (à gauche) - Mode du module Signal Cause Pas d'alimentation du module ou pas de connexion.

  • Page 7: Fonctionnement

    PROFINET ® (mots-clés, diagnostic, modules, sous-modules). Le fichier GSDML peut être téléchargé sur le site web PROFINET ® et sur le site web de ProMinent. Le nom du fichier est clairement indiqué : GSDML- V2.32-Prominent-DACa-PRT2P-20150721.xml .

  • Page 8: Description Des Objets De Données Daca

    Notice complémentaire PROFINET ® 1.5.3 Description des objets de données DACa Données de sortie Module Sous- Module Data Type Byte total : module Count Données de sortie Canal 1, total Valeur de mesure FLOAT Valeur réglante INT16 régulateur Température INT16 0,1 °C Valeur de con‐...
  • Page 9 Notice complémentaire PROFINET ® Module Sous- Module Data Type Byte total : module Count Statut canal UINT16 Ä Chapitre 1.6.1 « État du canal » à la page 14 Avertissements UINT16 Ä Chapitre 1.6.3 « Avertissement du canal » à la page 16 Sorties mA, total Intensité...
  • Page 10 Notice complémentaire PROFINET ® Module Sous- Module Data Type Byte total : module Count Erreur canal 3 UINT16 Ä Chapitre 1.6.2 « Erreur du canal » à la page 15 Ä Chapitre 1.6.2 Erreur canal 3 UINT16 « Erreur du (non confirmé) canal »...
  • Page 11 Notice complémentaire PROFINET ® Données d'entrée Module Sous- Module Data Type Byte total : module Count Données d'entrée Stop / Pause (appartient au module ) Canal 1, total Canal 2, total Stop / Pause UINT8 Bit 7 = Stop canal 1 Bit 1 = Pause/ HOLD Bit 0 = Pause...
  • Page 12 Notice complémentaire PROFINET ® Module Sous- Module Data Type Byte total : module Count Configuration UINT16 Ä Chapitre 1.6.5 « Paramètres de configuration du canal » à la page 18 (Paramètre via bus, mode, sens valeur limite, durée de con‐ trôle) Valeur limite 1 FLOAT...
  • Page 13 Notice complémentaire PROFINET ® Module Sous- Module Data Type Byte total : module Count Erreur canal 2 UINT32 0xFFFFFFFF * => toutes les erreurs présentes sont confirmées Ä Chapitre 1.6.2 « Erreur du canal » à la page 15 Erreur canal 3 UINT16 0xFFFF * =>...

  • Page 14: Définitions De Champ De Bits

    Notice complémentaire PROFINET ® 1.6 Définitions de champ de bits 1.6.1 État du canal Description 1 = le canal utilise des paramètres de commande bus ; 0 = le canal utilise des paramètres internes 1 = erreur détectée ; 0 = aucune erreur détectée 1 = avertissement détecté...

  • Page 15: Erreur Du Canal

    Notice complémentaire PROFINET ® 1.6.2 Erreur du canal Description [A system error exists] Erreur 99 : Erreur système détectée ; Erreur 88 : La connexion avec le module d'extension est défectueuse ; [The connection to the expansion module is faulty ] Erreur 34 : Grandeur de correction incorrecte ;...

  • Page 16: Avertissement Du Canal

    Notice complémentaire PROFINET ® 1.6.3 Avertissement du canal Description [The fan has an error] Avertissement 73 : Problème de ventilateur ; [The time must be checked] Avertissement 72 : L’heure doit être contrôlée ; [The battery must be replace] Avertissement 71 : La batterie doit être remplacée ; Avertissement 4 : Le canal de mesure n'est pas encore calibré...

  • Page 17: Relais Sans Potentiel

    Notice complémentaire PROFINET ® 1.6.4 Relais sans potentiel Si une sortie de relais est activée, le bit correspondant est défini. Description Relais d’alarme (XR3) Relais 2 (XR2) Relais 1 (XR1)

  • Page 18: Paramètres De Configuration Du Canal

    Notice complémentaire PROFINET ® 1.6.5 Paramètres de configuration du canal Description 1 = le canal utilise des paramètres de commande à distance ; 0 = le canal utilise des paramètres [1 = Channel uses remote control parameters; 0 = Channel uses internal parameters] internes ;...

  • Page 19: Messages De Diagnostic

    Notice complémentaire PROFINET ® 1.7 Messages de diagnostic Les messages de diagnostic sont affichés en texte clair dans l'au‐ tomate programmable. Type d'erreur Messages de diagnostic 12755 Erreur limite d'écriture 12773 Erreur limite de lecture 13011 Valeur protégée 13029 Valeur protégée 13267 Appareil pas en mode à...
  • Page 20 ProMinent GmbH Im Schuhmachergewann 5 - 11 D-69123 Heidelberg Allemagne Téléphone : +49 6221 842-0 Fax : +49 6221 842-419 Courriel : info@prominent.com Internet : www.prominent.com 983765, 1, fr_FR © 2016...
